VBG-MOD-K20-D

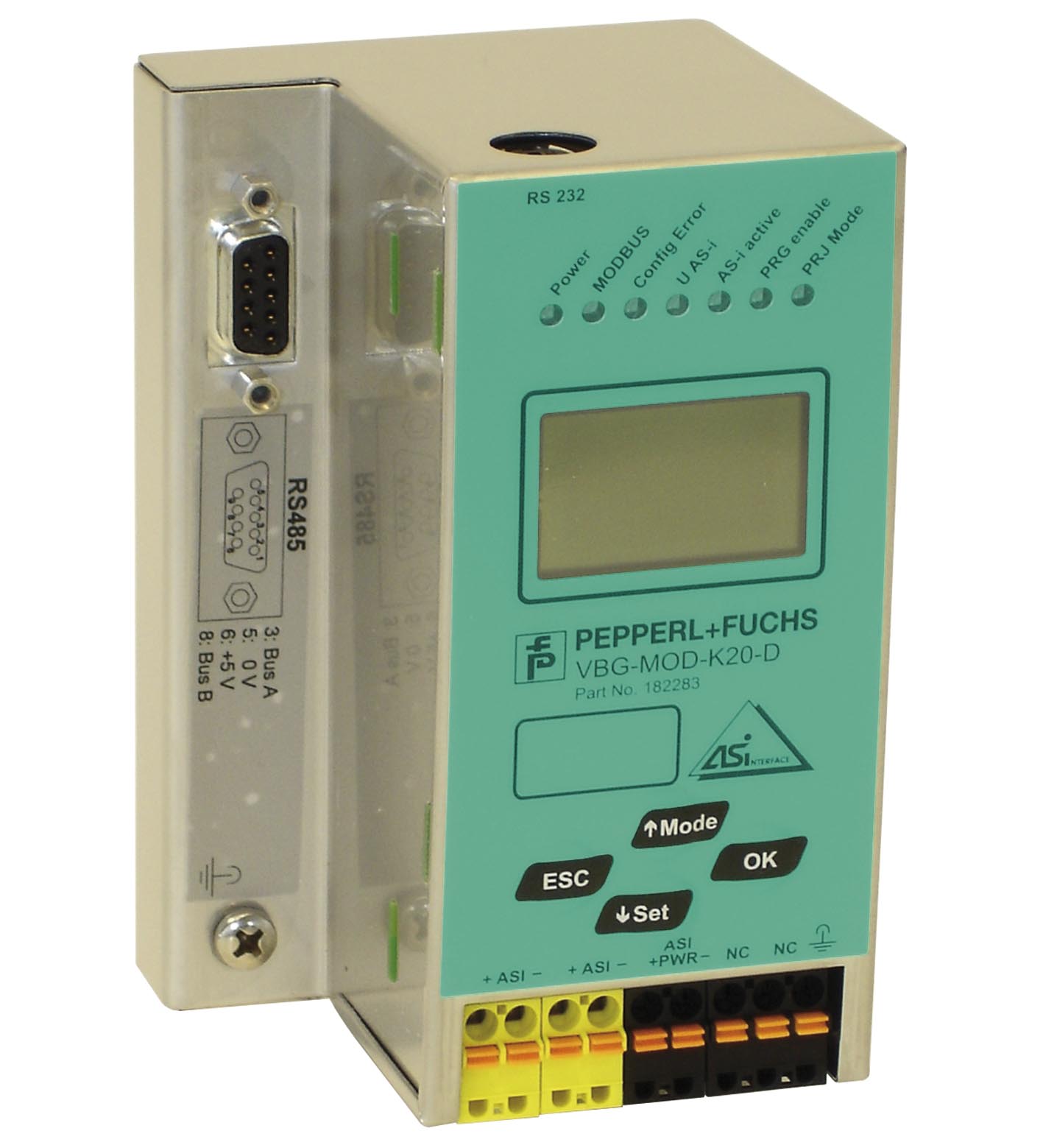

VBG-MOD-K20-D AS-Interface 网关

订货号: 182283
产品分类: 网关

MODBUS RTU 网关

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

AS-Interface 规格	V3.0
PLC 功能	可激活
重复地址侦测	来自 AS-Interface 从站
接地故障检测	集成
EMC 监测	集成
诊断功能	通过显示屏提供的扩展功能
UL 文件编号	E223772
MTTFd	90 a 在 30 °C 时
显示器	发光 LC 显示屏，用于显示地址和错误消息
LED AS-i ACTIVE	AS-Interface 工作正常；绿色 LED
LED CONFIG ERR	配置错误；红色 LED
LED PRG ENABLE	自动编程；绿色 LED
LED POWER	电压 ON；绿色 LED
LED PRJ MODE	编程模式激活；黄色 LED
LED U AS-i	AS-Interface 电压；绿色 LED
LED MODBUS	MODBUS 接口在运行中，绿色 LED
开关 SET	选择和设置一个子站地址
OK 按钮	模式选择传统图形/确认
按钮 MODE	模式选择 PRJ 操作/保存配置/光标
ESC 按钮	模式选择传统图形/取消
绝缘电压	≥ 500 V
额定工作电压	来自 AS-Interface
额定工作电流	≤ 180 mA 来自 AS-Interface
接口类型	RS-485
协议	MODBUS RTU（远程终端设备）
接口类型	RS 232，串口诊断界面
传输速率	19.2 kBit/s
AS-Interface	弹簧接线端子，可拆卸
MODBUS	RS 485 接口
防护等级	EN 60529:2000
环境温度	0 ... 55 °C (32 ... 131 °F)
存储温度	-15 ... 75 °C (5 ... 167 °F)
防护等级	IP20
质量	420 g

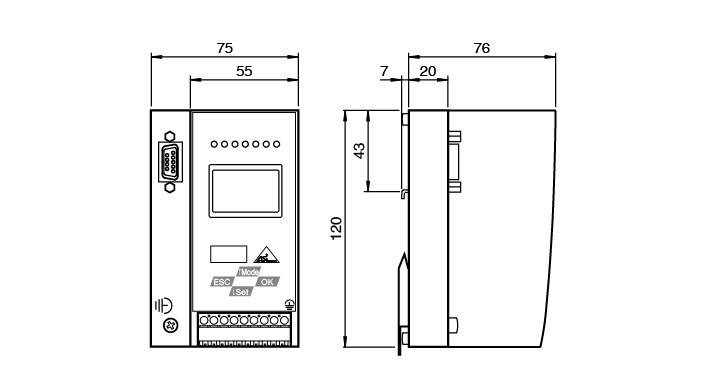

尺寸	尺寸
高度120 mm宽度75 mm长度76 mm	高度120 mm宽度75 mm长度76 mm
结构类型	低轮廓外壳，不锈钢
高度	120 mm
宽度	75 mm
长度	76 mm
