倍加福

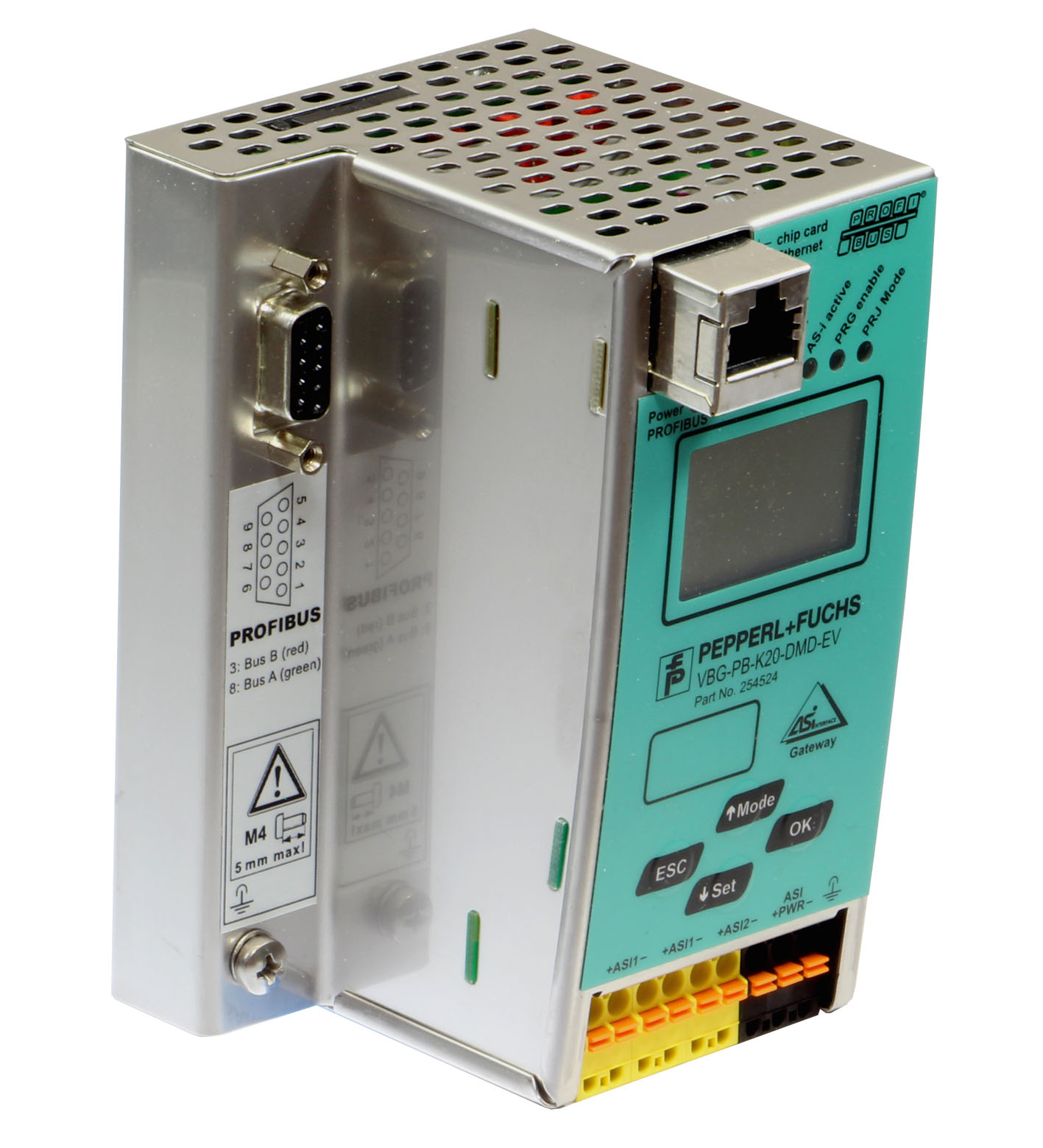

VBG-PB-K20-DMD-EV

VBG-PB-K20-DMD-EV AS-Interface 网关

订货号: 254524
产品分类: 网关

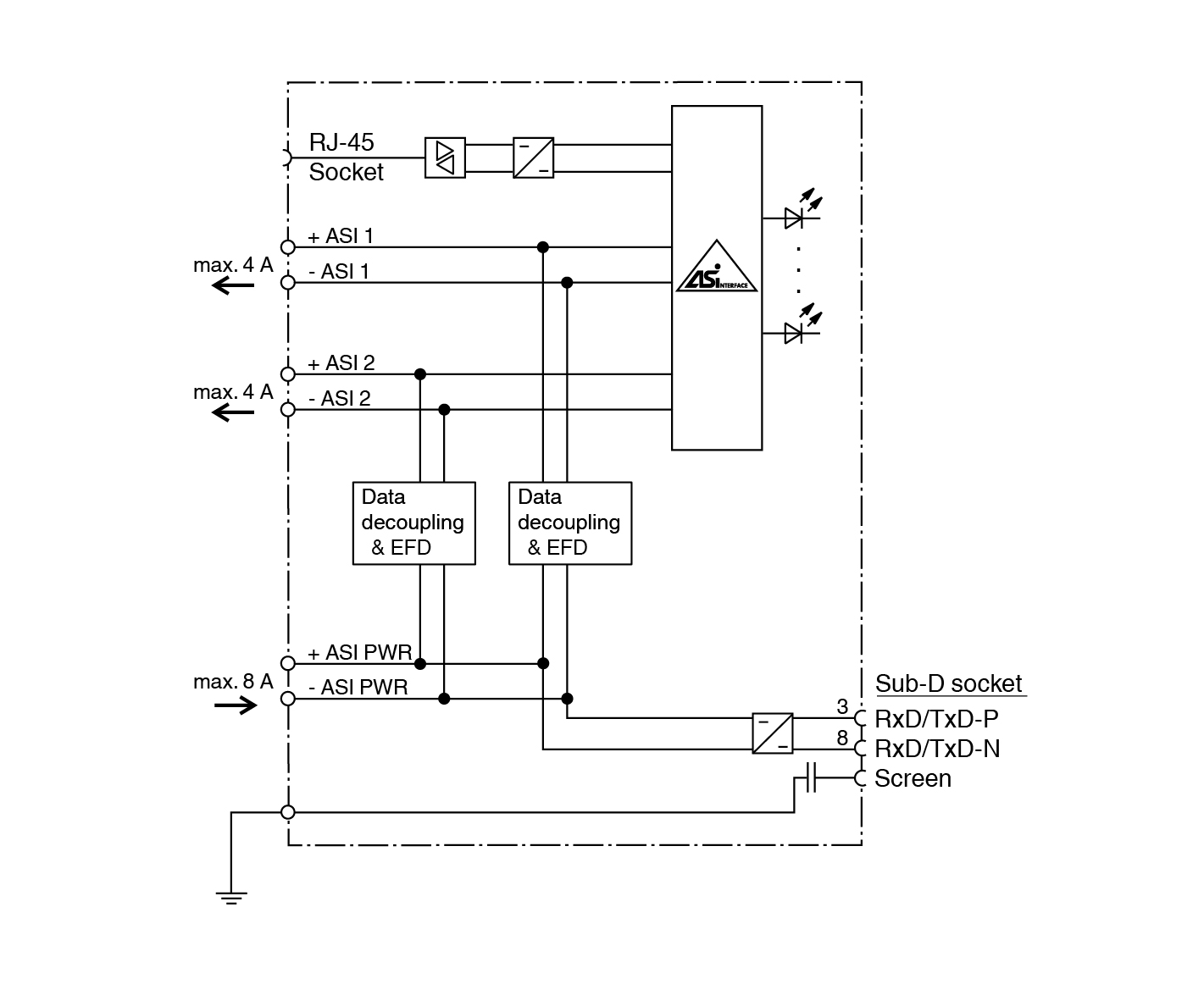

PROFIBUS Power Hub 网关，带数据去耦功能，支持 2 个 AS-Interface 网络的双主设备

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

AS-Interface 规格	V3.0
PLC 功能	可激活
重复地址侦测	来自 AS-Interface 从站
接地故障检测	集成
EMC 监测	集成
诊断功能	通过显示屏提供的扩展功能
数据去耦	集成
UL 文件编号	E223772
显示器	发光 LC 显示屏，用于显示地址和错误消息
LED PROFIBUS	检测到 PROFIBUS 主设备；绿色 LED
LED AS-i ACTIVE	AS-Interface 工作正常；绿色 LED
LED CONFIG ERR	配置错误；红色 LED
LED PRG ENABLE	自动编程；绿色 LED
LED POWER	电压 ON；绿色 LED
LED PRJ MODE	编程模式激活；黄色 LED
LED U AS-i	AS-Interface 电压；绿色 LED
按钮	4
开关 SET	选择和设置一个子站地址
OK 按钮	模式选择传统图形/确认
按钮 MODE	模式选择 PRJ 操作/保存配置/光标
ESC 按钮	模式选择传统图形/取消
绝缘电压	≥ 500 V
额定工作电压	来自 AS-Interface
额定工作电流	大约 250 mA PELV
电源	每个 AS-Interface 电路最高为 4 A
接口类型	RS-485
协议	PROFIBUS 符合 IEC 61158/IEC 61784-1 标准
传输速率	9,6 kBit/s / 12 MBit/s ，自动波特率检测
接口类型	RJ-45 以太网编程和诊断接口
接口类型	芯片卡槽
PROFIBUS	Sub-D 接口
以太网	RJ-45
AS-Interface	弹簧接线端子，可拆卸
电磁兼容性	电磁兼容性
指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2:2005、EN 61000-6-4:2007	指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2:2005、EN 61000-6-4:2007
指令 2014/30/EU	EN 62026-2:2013 EN 61000-6-2:2005、EN 61000-6-4:2007
电磁兼容性	EN 61000-6-2:2005、EN 61000-6-4:2007
防护等级	EN 60529:2000
AS-Interface	EN 62026-2:2013
耐冲击性	EN 61131-2:2004
环境温度	0 ... 55 °C (32 ... 131 °F)
存储温度	-25 ... 85 °C (-13 ... 185 °F)
防护等级	IP20
材料	材料
外壳不锈钢	外壳不锈钢
质量	460 g

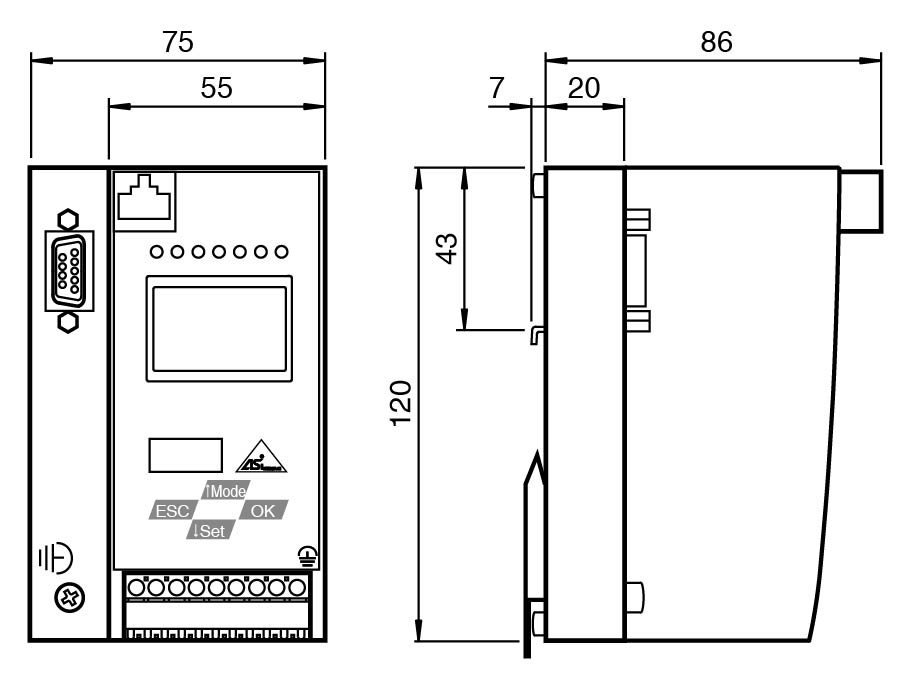

尺寸	尺寸
高度120 mm宽度75 mm长度93 mm	高度120 mm宽度75 mm长度93 mm
结构类型	低轮廓外壳
外壳	不锈钢
高度	120 mm
宽度	75 mm
长度	93 mm
