VBG-PB-K30-DMD-S16-EV

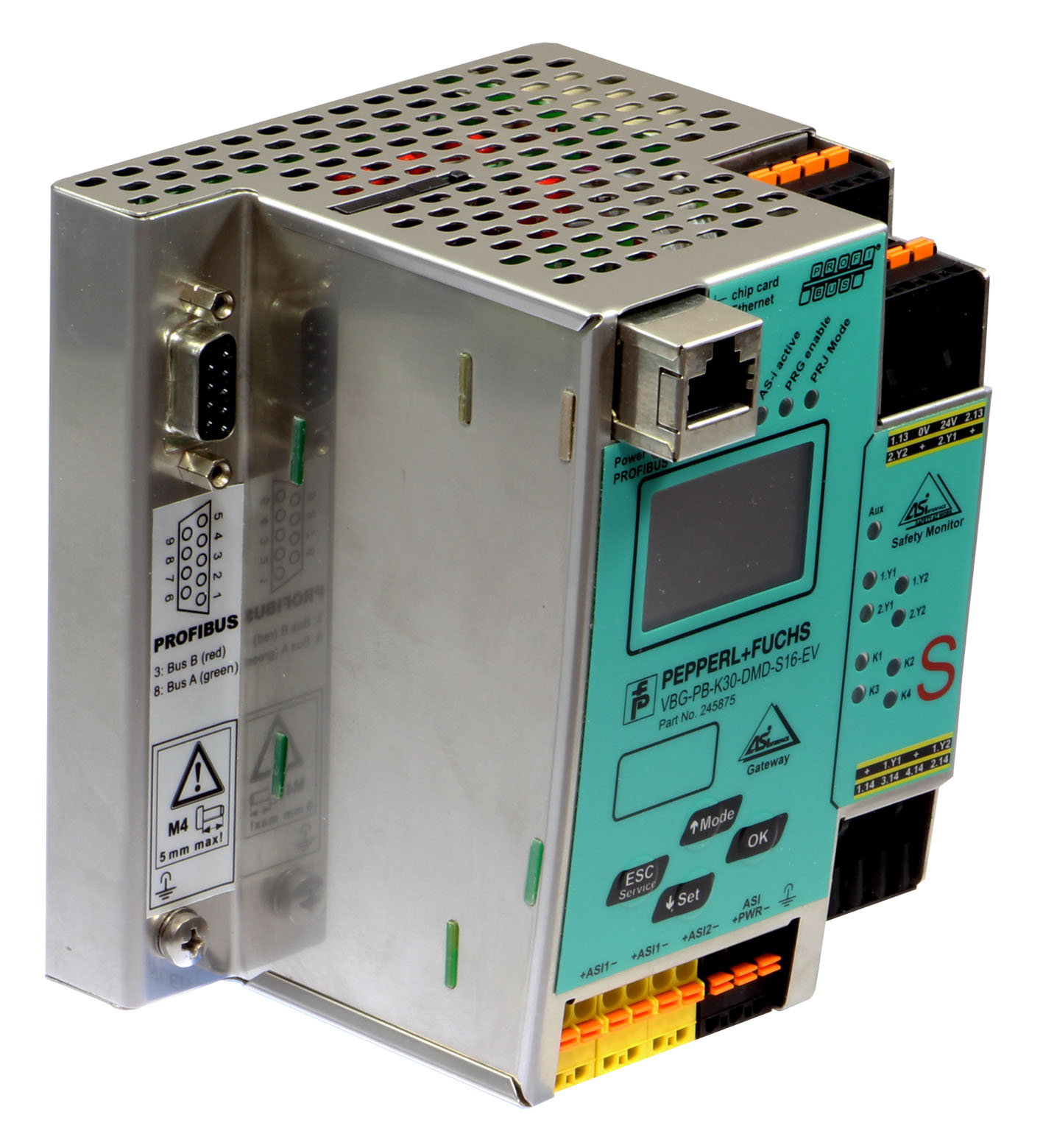

VBG-PB-K30-DMD-S16-EV AS-Interface 网关/安全监视器

订货号: 245875
产品分类: 安全完整性级别 3

带集成式安全监视器的网关

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

AS-Interface 规格	V3.0
PLC 功能	可激活
重复地址侦测	来自 AS-Interface 从站
接地故障检测	集成
EMC 监测	集成
诊断功能	通过显示屏提供的扩展功能
数据去耦	集成
接通延时	< 10 s
响应延迟	< 40 ms
UL 文件编号	E223772 仅可接自低电压、受限能源（SELV 或 PELV）或经过认证的 2 类能源
安全完整性级别 (SIL)	SIL 3
性能水平 (PL)	PL e
MTTFd	200 a
B10d	2 E+7
显示器	发光 LC 显示屏，用于显示地址和错误消息
LED PROFIBUS	检测到 PROFIBUS 主设备；绿色 LED
LED AS-i ACTIVE	AS-Interface 工作正常；绿色 LED
LED CONFIG ERR	配置错误；红色 LED
LED PRG ENABLE	自动编程；绿色 LED
LED POWER	电压 ON；绿色 LED
LED PRJ MODE	编程模式激活；黄色 LED
LED U AS-i	AS-Interface 电压；绿色 LED
LED AUX	外部辅助电源 UAUX ；绿色 LED
EDM/启动 LED	外部设备监控电路输入关闭，4 个黄色 LED
输出电路 LED	输出电路闭合；4 个绿色 LED
按钮	4
绝缘电压	≥ 500 V
额定工作电压	30 V DC 20 ... 31,6 V (PELV)
额定工作电流	300 mA (PELV)
电源	每个 AS-Interface 电路最高为 4 A
接口类型	RS-485
协议	PROFIBUS DP V1
传输速率	9,6 kBit/s / 12 MBit/s ，自动波特率检测
接口类型	以太网：RJ-45 诊断界面
接口类型	芯片卡槽
编号/类型	4 路 EDM/启动输入：EDM：用于监控电路的外部设备的输入启动：启动输入：在 24 V 时静态切换电流为 4 mA，在 24 V 时动态切换电流为 30 mA (T=100 μs)
安全输出	输出电路 1 和 2：2 个无电势触点，最大触点负载：在 30 VDC 时为 3 ADC-13，在 30 VAC 时为 3 AAC-15输出电路 3 和 4：2 路 PNP 晶体管输出最大触点负载：在 30 VDC 时为 0.5 ADC-13
PROFIBUS	Sub-D 接口
AS-Interface	弹簧接线端子，可拆卸
电磁兼容性	电磁兼容性
指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2:2005、EN 61000-6-4:2007	指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2:2005、EN 61000-6-4:2007
指令 2014/30/EU	EN 62026-2:2013 EN 61000-6-2:2005、EN 61000-6-4:2007
电磁兼容性	EN 61000-6-2:2005、EN 61000-6-4:2007
防护等级	EN 60529:2000
现场总线标准	PROFIBUS，符合 DIN 19245 第 3 部分
AS-Interface	EN 62026-2:2013
耐冲击性	EN 61131-2:2004
标准	IEC 61508:2010 (SIL3) IEC 62061:2005 (SIL3) EN ISO 13849-1:2008 (PL e)
UL 认证	隔离式电源，具有 ≤ 30 VDC 的次级开路电压，带有最大 3 A 的过流保护。使用 Class 2 电源时无需过流保护。 UL 标志不对任何功能性安全评级或设备方面提供 UL 认证。
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	0 ... 55 °C (32 ... 131 °F)
存储温度	-25 ... 85 °C (-13 ... 185 °F)
防护等级	IP20
材料	材料
外壳不锈钢	外壳不锈钢
质量	800 g

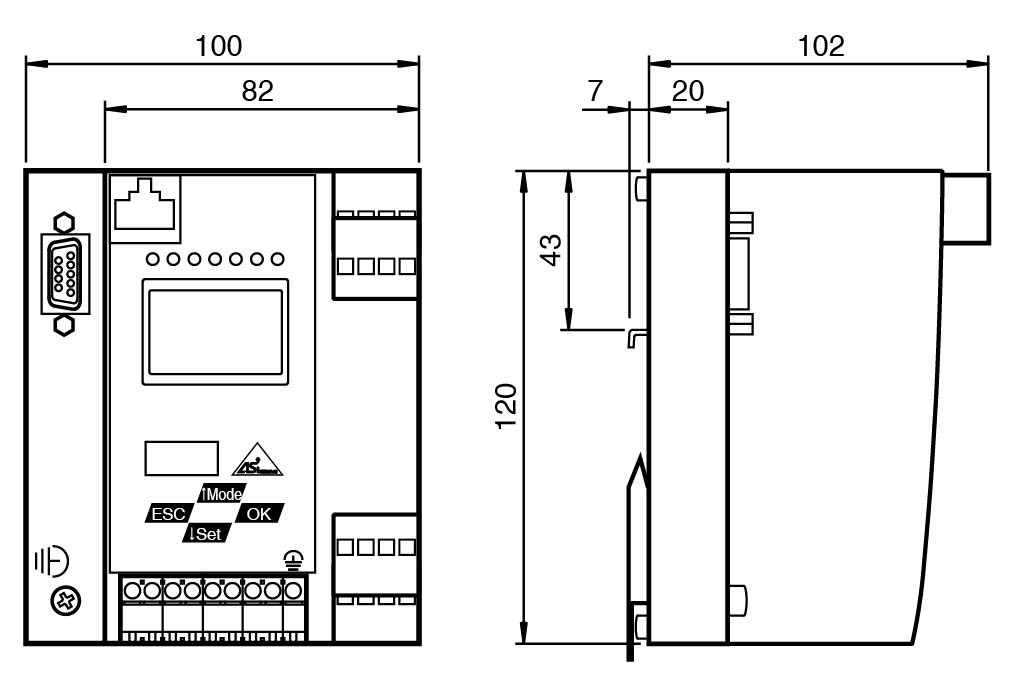

尺寸	尺寸
高度120 mm宽度100 mm长度89 mm	高度120 mm宽度100 mm长度89 mm
结构类型	低轮廓外壳，不锈钢
外壳	不锈钢
高度	120 mm
宽度	100 mm
长度	89 mm
