倍加福

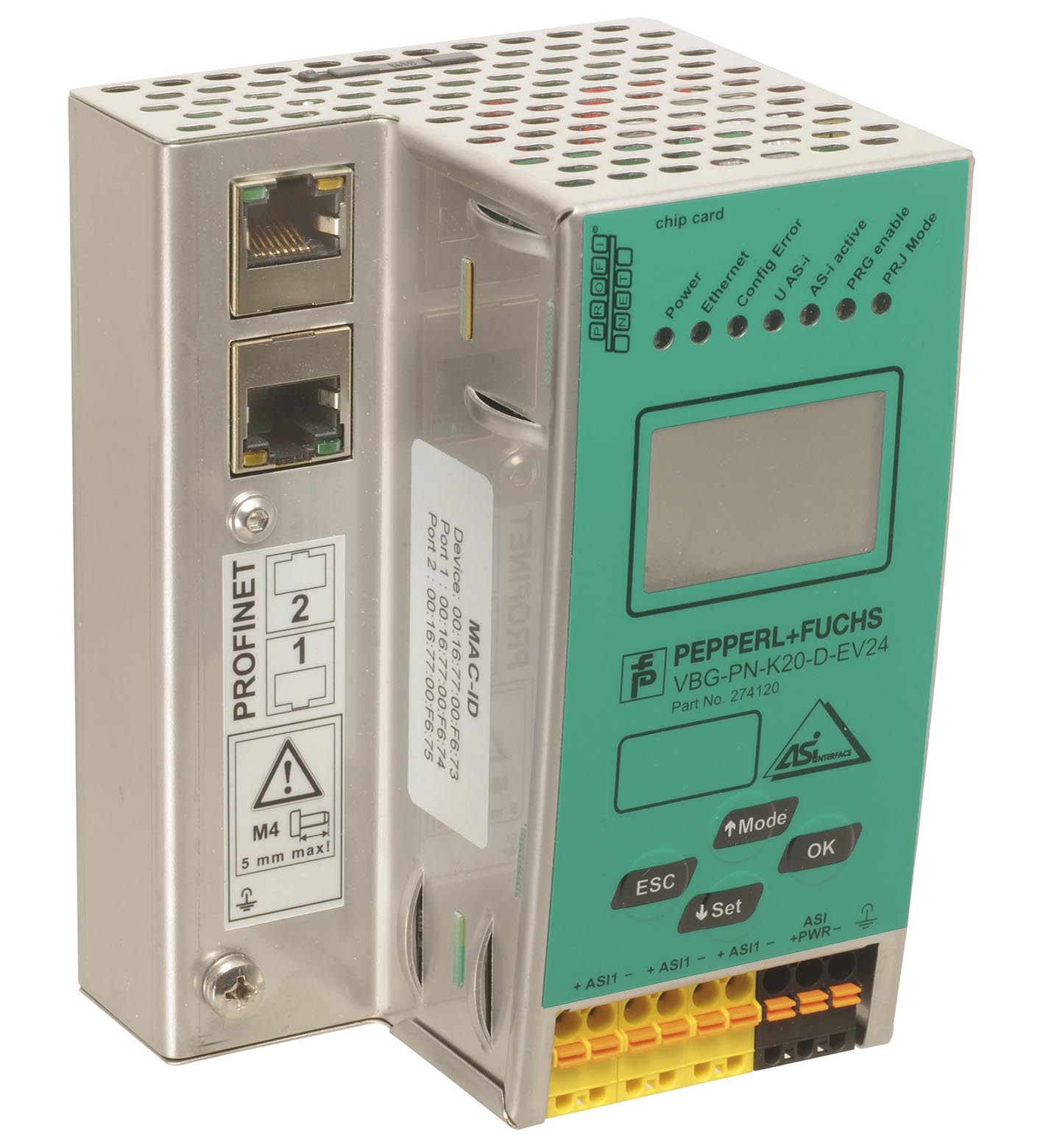

VBG-PN-K20-D-EV24

VBG-PN-K20-D-EV24 AS-Interface 网关

订货号: 274120
产品分类: 网关

PROFINET 网关，带集成式开关

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

AS-Interface 规格	V3.0
重复地址侦测	来自 AS-Interface 从站
接地故障检测	集成
EMC 监测	集成
诊断功能	通过显示屏提供的扩展功能
数据去耦	集成
UL 文件编号	E223772 仅可接自低电压、受限能源（SELV 或 PELV）或经过认证的 2 类能源
MTTFd	105 a 在 30 °C 时
显示器	发光 LC 显示屏，用于显示地址和错误消息
以太网 LED	PROFINET 通信激活；绿色 LED无 PROFINET 通信；红色 LED
LED AS-i ACTIVE	AS-Interface 工作正常；绿色 LED
LED CONFIG ERR	配置错误；红色 LED
LED PRG ENABLE	自动编程；绿色 LED
LED POWER	电压 ON；绿色 LED
LED PRJ MODE	编程模式激活；黄色 LED
LED U AS-i	AS-Interface 电压；绿色 LED
开关 SET	选择和设置一个子站地址
OK 按钮	模式选择传统图形/确认
按钮 MODE	模式选择 PRJ 操作/保存配置/光标
ESC 按钮	模式选择传统图形/取消
绝缘电压	≥ 500 V
额定工作电压	24 V DC ( 20 ... 31,6 V ) 安全隔离型电源 (PELV) 注意24 V 电源，最大网段长度：50 m通过 AS-Interface 供电，最大网段长度：100 m
额定工作电流	大约 250 mA
电源	每个 AS-Interface 电路最高为 4 A
接口类型	PROFINET I/O 设备 (IRT)
物理	2 x RJ-45
协议	媒体冗余协议 (MRP)
传输速率	100 MBit/s
接口类型	芯片卡槽
PROFINET	RJ-45
AS-Interface	可拆卸弹簧压接端子
电磁兼容性	电磁兼容性
指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2:2005、EN 61000-6-4:2007	指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2:2005、EN 61000-6-4:2007
指令 2014/30/EU	EN 62026-2:2013 EN 61000-6-2:2005、EN 61000-6-4:2007
电磁兼容性	EN 61000-6-2:2005、EN 61000-6-4:2007
防护等级	EN 60529:2000
AS-Interface	EN 62026-2:2013
耐冲击性	EN 61131-2:2004
标准	EN 61000-6-2:2005、EN 61000-6-4:2007
UL 认证	隔离式电源，具有 ≤ 30 VDC 的次级开路电压，带有最大 3 A 的过流保护。使用 Class 2 电源时无需过流保护。 UL 标志不对任何功能性安全评级或设备方面提供 UL 认证。
环境温度	0 ... 55 °C (32 ... 131 °F)
存储温度	-25 ... 85 °C (-13 ... 185 °F)
防护等级	IP20
质量	500 g

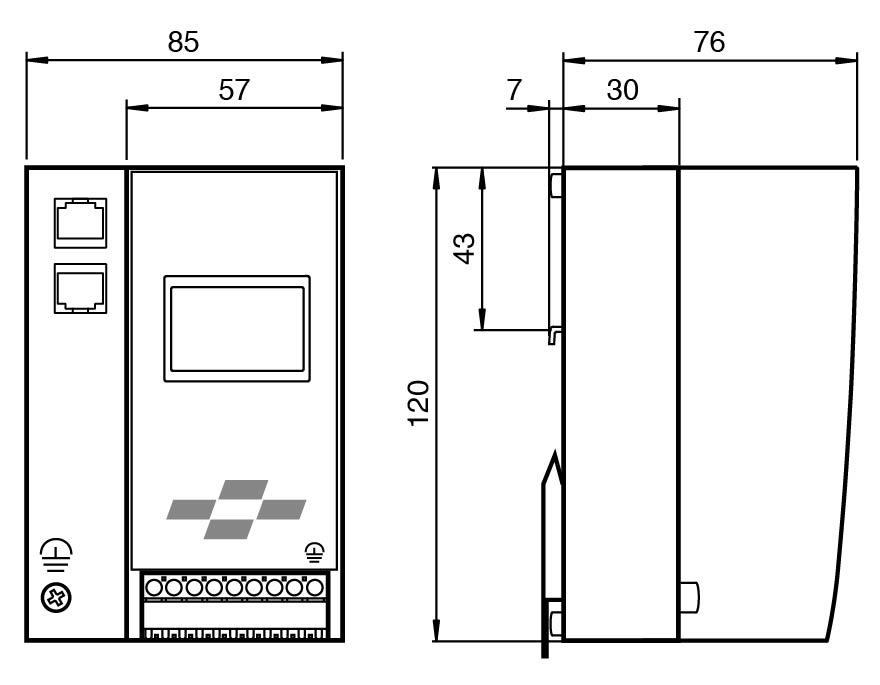

尺寸	尺寸
高度120 mm宽度85 mm长度83 mm	高度120 mm宽度85 mm长度83 mm
结构类型	低轮廓外壳，不锈钢
高度	120 mm
宽度	85 mm
长度	83 mm
