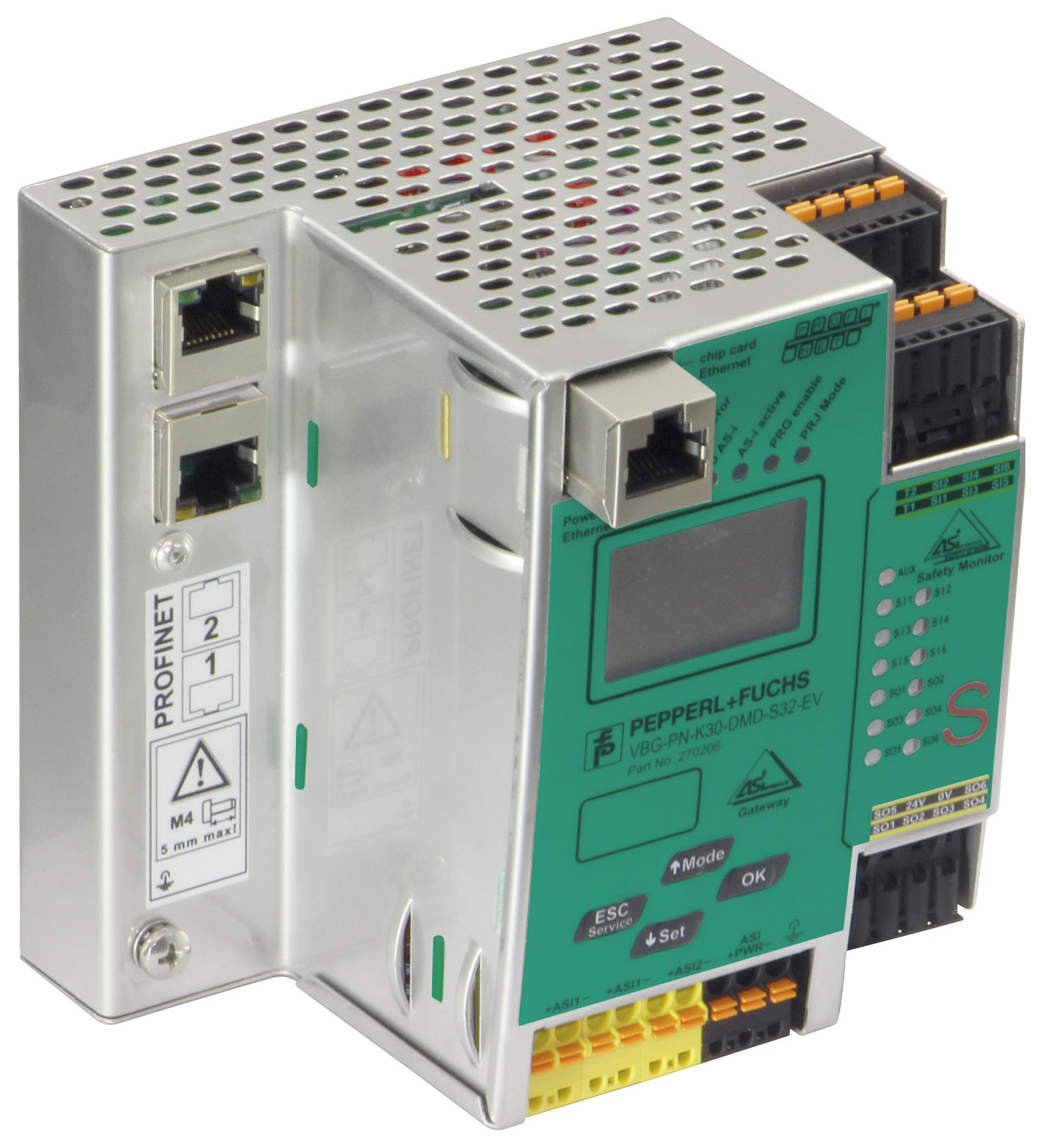

产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
通用规格

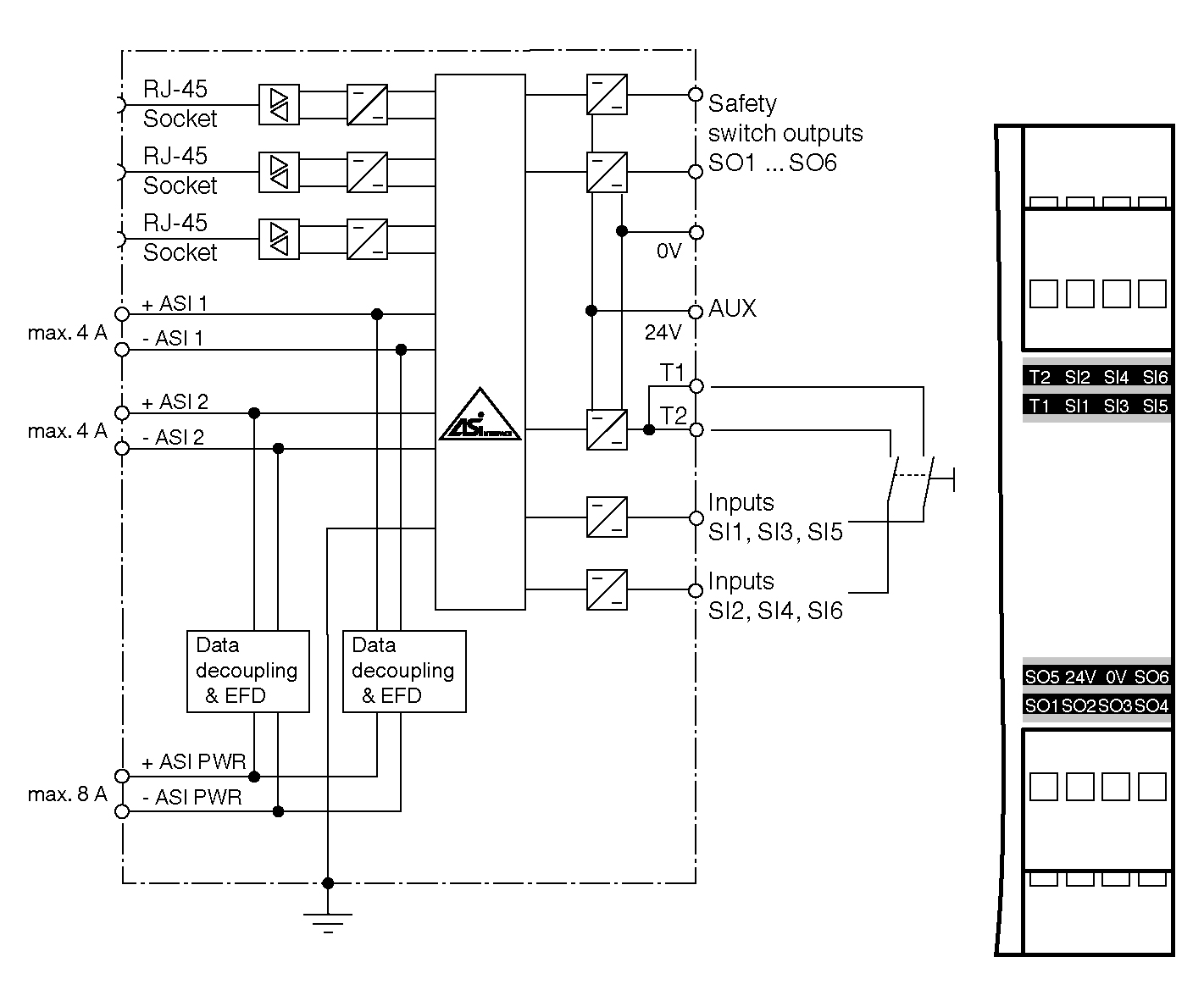

| AS-Interface 规格 | V3.0 |
|---|---|
| PLC 功能 | 可激活 |
| 重复地址侦测 | 来自 AS-Interface 从站 |
| 接地故障检测 | 集成 |
| EMC 监测 | 集成 |
| 诊断功能 | 通过显示屏提供的扩展功能 |
| 数据去耦 | 集成 |
| 接通延时 | < 10 s |
| 响应延迟 | < 40 ms |
| UL 文件编号 | E223772 仅可接自低电压、受限能源（SELV 或 PELV）或经过认证的 2 类能源 |
| 安全完整性级别 (SIL) | SIL 3 |
| 性能水平 (PL) | PL e |
| MTTFd | 100 a |
| B10d | 2,5 E+5 |
| 显示器 | 发光 LC 显示屏，用于显示地址和错误消息 |
| 以太网 LED | 检测到 PROFINET 主设备；绿色 LED |
| LED AS-i ACTIVE | AS-Interface 工作正常；绿色 LED |
| LED CONFIG ERR | 配置错误；红色 LED |
| LED PRG ENABLE | 自动编程；绿色 LED |
| LED POWER | 电压 ON；绿色 LED |
| LED PRJ MODE | 编程模式激活；黄色 LED |
| LED U AS-i | AS-Interface 电压；绿色 LED |
| LED AUX | 外部辅助电源 UAUX ；绿色 LED |
| LED IN | 6 x 绿色 LED |
| LED OUT | 输出电路闭合；6 个绿色 LED |
| 按钮 | 4 |
| 开关 SET | 选择和设置一个子站地址 |
| OK 按钮 | 模式选择传统图形/确认 |
| 按钮 MODE | 模式选择 PRJ 操作/保存配置/光标 |
| ESC 按钮 | 模式选择传统图形/取消 |
| 绝缘电压 | ≥ 500 V |
| 额定工作电压 | 26,5 ... 31,6 V 来自 AS-Interface； 24 V DC |
| 额定工作电流 | 大约 300 mA PELV |
| 电源 | 每个 AS-Interface 电路最高为 4 A |
| 接口类型 | PROFINET I/O 设备 (IRT) |
| 物理 | 2 x RJ-45 |
| 协议 | 媒体冗余协议 (MRP) |
| 传输速率 | 100 MBit/s |
| 接口类型 | RJ-45 以太网 诊断界面 |
| 传输速率 | 10 MBit/s |
| 接口类型 | 芯片卡槽 |
| 编号/类型 | 6 路输入安全性：3 x 2 通道 或 6 路标准输入 |
| 安全输出 | 6 路半导体输出输出电路：6 路 PNP 晶体管输出最大触点负载：在 30 VDC 时为 1.2 ADC-13，Σ = 7.2 A（总计）（参见降额） |
| PROFINET | RJ-45 |
| AS-Interface | 弹簧接线端子，可拆卸 |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2/AC:2005、EN 61000-6-4:2007+A1:2011 | 指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2/AC:2005、EN 61000-6-4:2007+A1:2011 |
| 机械指令 | 机械指令 |
| 指令 2006/42/ECEN 61508:2010 EN ISO 13849-1/AC:2009 EN 62061:2005+A1:2013 | 指令 2006/42/ECEN 61508:2010 EN ISO 13849-1/AC:2009 EN 62061:2005+A1:2013 |
| 指令 2014/30/EU | EN 62026-2:2013 EN 61000-6-2/AC:2005、EN 61000-6-4:2007+A1:2011 |
| 指令 2006/42/EC | EN 61508:2010 EN ISO 13849-1/AC:2009 EN 62061:2005+A1:2013 |
| 防护等级 | EN 60529:2000 |
| AS-Interface | EN 62026-2:2013 |
| 抗扰度 | EN 61000-6-4:2007/A1:2011 EN 61000-6-2/AC:2005 |
| 耐冲击性 | EN 61131-2:2004 |
| 功能安全 | EN ISO 13849-1:2008/AC:2009、EN ISO 13849-2:2012（最高 PL e）、EN 61508:2010 和 EN 62061:2005+A1:2013（最高 SIL3） |
| UL 认证 | 隔离式电源，具有 ≤ 30 VDC 的次级开路电压，带有最大 3 A 的过流保护。使用 Class 2 电源时无需过流保护。 UL 标志不对任何功能性安全评级或设备方面提供 UL 认证。 |
| 环境温度 | 0 ... 55 °C (32 ... 131 °F) |
| 存储温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 防护等级 | IP20 |
| 材料 | 材料 |
| 外壳不锈钢 | 外壳不锈钢 |
| 质量 | 800 g |

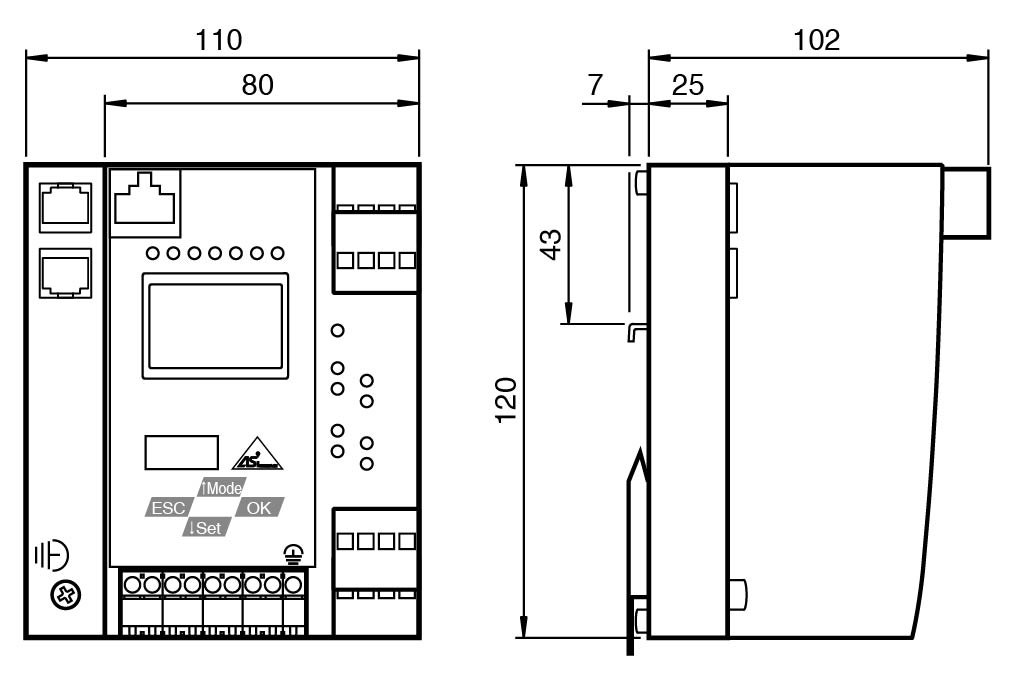

| 尺寸 | 尺寸 |
| 高度120 mm宽度110 mm长度120 mm | 高度120 mm宽度110 mm长度120 mm |
| 结构类型 | 低轮廓外壳 |
| 外壳 | 不锈钢 |
| 高度 | 120 mm |
| 宽度 | 110 mm |
| 长度 | 120 mm |
