产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 测量范围 | 30 ... 100 mm |
|---|---|
| 光源 | 激光二极管 当 Ta = +40 °C 时的典型使用寿命为 50000 h |
| 光源类型 | 调制可见红光 |
| 激光额定值 | 激光额定值 |
| 注意激光 ， 切勿直视激光束激光等级2波长650 nm | 注意激光 ， 切勿直视激光束激光等级2波长650 nm |
| 光斑表示 | 大约 1,5 mm x 3 mm 当 100 mm |
| 测量方法 | 激光三角测量 |
| 环境光限制 | ≤ 5000 Lux |
| 注意 | 激光 ， 切勿直视激光束 |
| 激光等级 | 2 |
| 波长 | 650 nm |
| 线性度误差 | 0,25 % 测量范围 |
| 重复精度 | < 0,25 % 测量值的 |
| 分辨率 | < 0,1 % 测量范围 |
| 温度漂移 | < 0,02 % / °C |
| 工作指示灯 | 绿色 LED |
| 功能指示灯 | 2 个黄色 LED：开关状态（每个输出） ， 4 个绿色 LED：操作模式 |
| 控制元件 | 控制面板 : 开关点调节器 ， 操作模式 ， 模拟量输出 ( S - 设置 ， T - 拨动） |
| 参数化指示器 | 红色 LED |
| 工作电压 | 18 ... 30 V DC |
| 空载电流 | ≤ 40 mA 在 24 V DC 时 |
| 防护等级 | II ， 额定电压 ≤ 50 V DC |
| 可用前的时间延迟 | ≤ 300 ms |
| 接口类型 | RS-485 |
| 接口 | RS-485 |
| 信号输出 | 2 路 PNP 独立输出 ，短路保护，反极性保护 |
| 开关电流 | 最大 100 mA |
| 测量输出 | 1 路模拟量输出 4 ...20 mA，短路/过载保护 ， Rmax = 500 Ohm |
| 开关频率 | ≤ 1 kHz |
| 响应时间 | 0,4 ms |
| 指令符合性 | 指令符合性 |
| EMC 指令 2004/108/ECEN 60947-5-2 | EMC 指令 2004/108/ECEN 60947-5-2 |
| 符合标准 | 符合标准 |
| 激光等级DIN EN 60825-1:2008、IEC 60825-1:2007 | 激光等级DIN EN 60825-1:2008、IEC 60825-1:2007 |
| EMC 指令 2004/108/EC | EN 60947-5-2 |
| 激光等级 | DIN EN 60825-1:2008、IEC 60825-1:2007 |
| UL 认证 | 通过 cULus 认证 |
| 认证 | CE，cULus |
| 环境温度 | -10 ... 60 °C (14 ... 140 °F) |
| 存储温度 | -20 ... 80 °C (-4 ... 176 °F) |
| 防护等级 | IP67 |
| 连接 | M12 连接器，8 针 |
| 材料 | 材料 |
| 外壳ABS ， 耐冲击光学端面PMMA | 外壳ABS ， 耐冲击光学端面PMMA |
| 质量 | 大约 43 g |

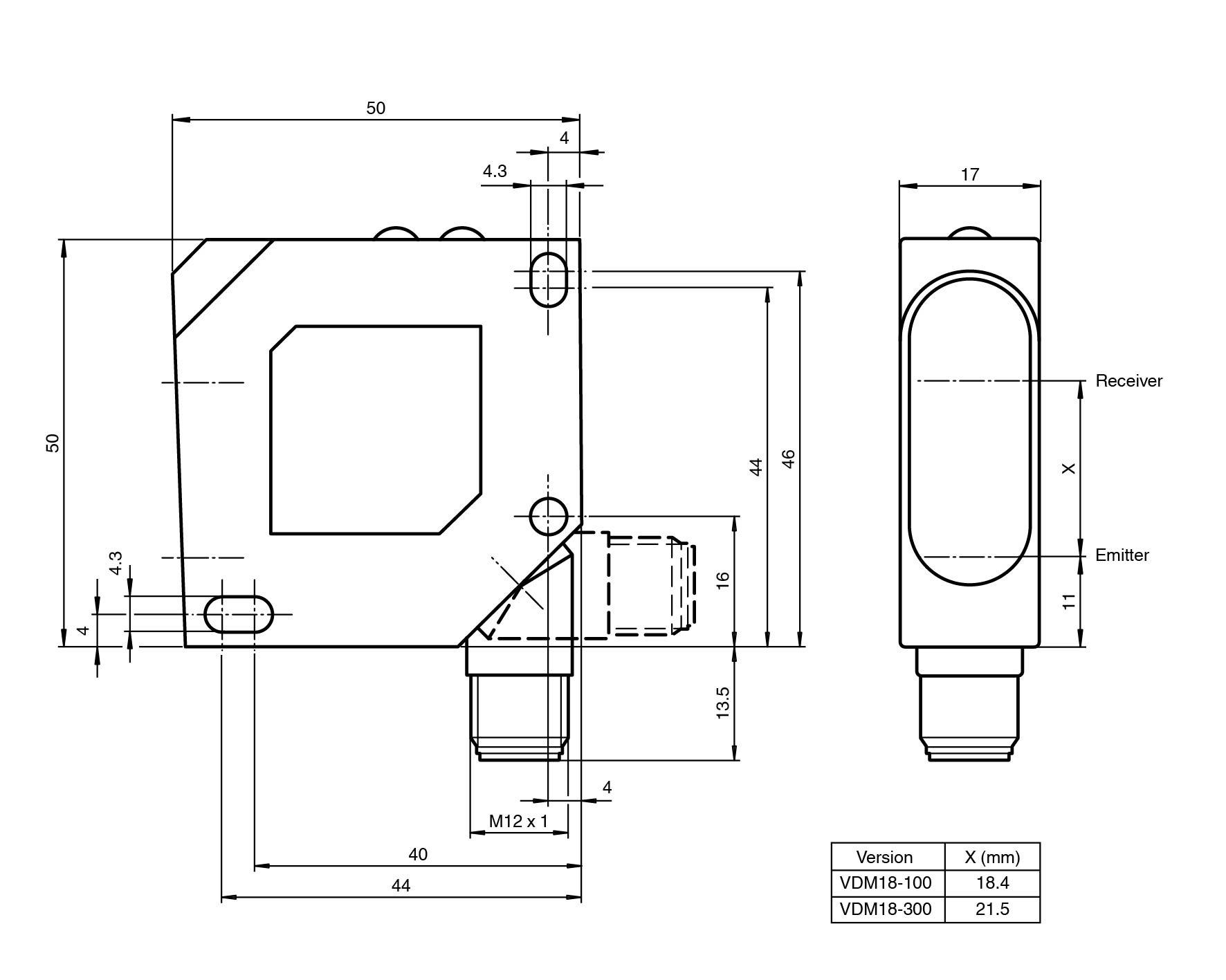

| 尺寸 | 尺寸 |
| 高度50 mm宽度17 mm深度50 mm | 高度50 mm宽度17 mm深度50 mm |
| 外壳 | ABS ， 耐冲击 |
| 光学端面 | PMMA |
| 高度 | 50 mm |
| 宽度 | 17 mm |
| 深度 | 50 mm |
