产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格

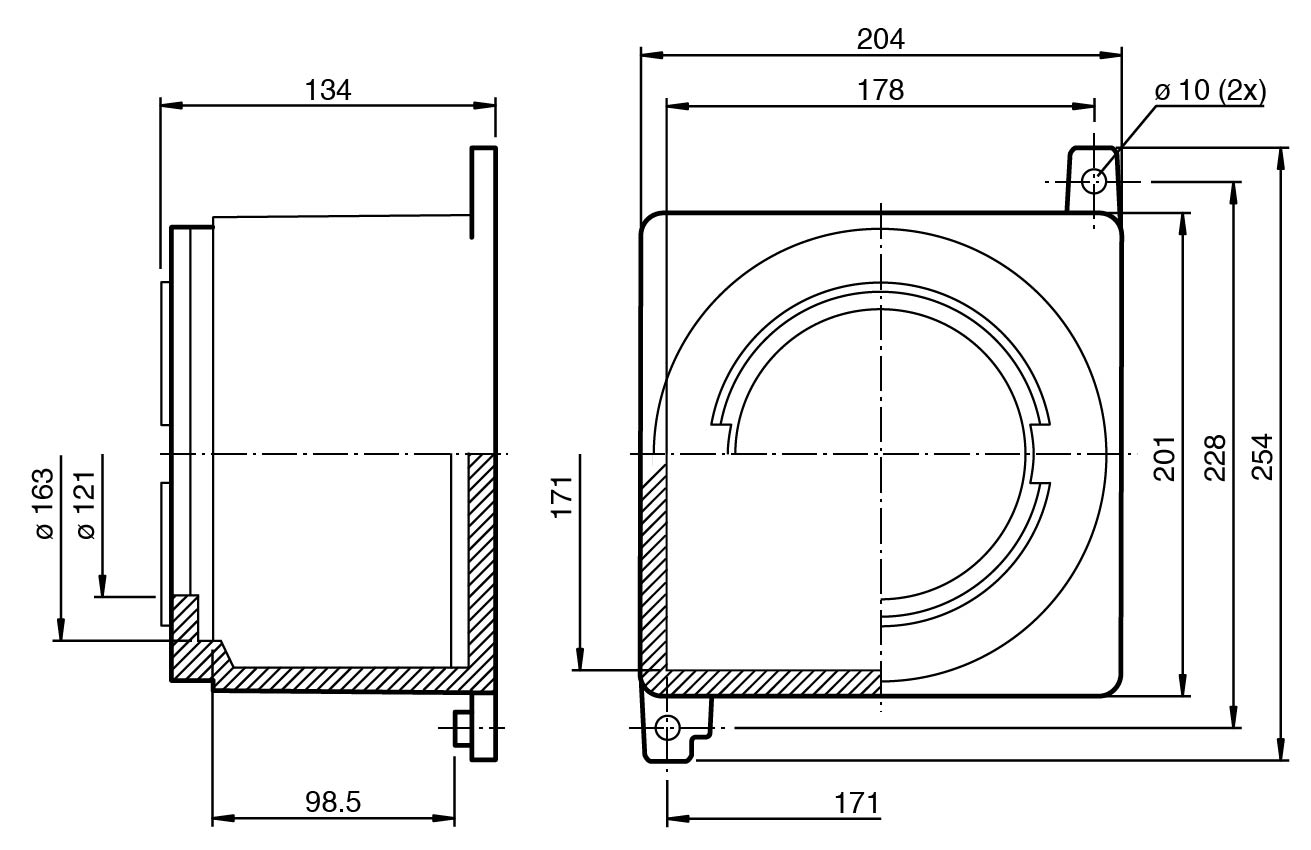

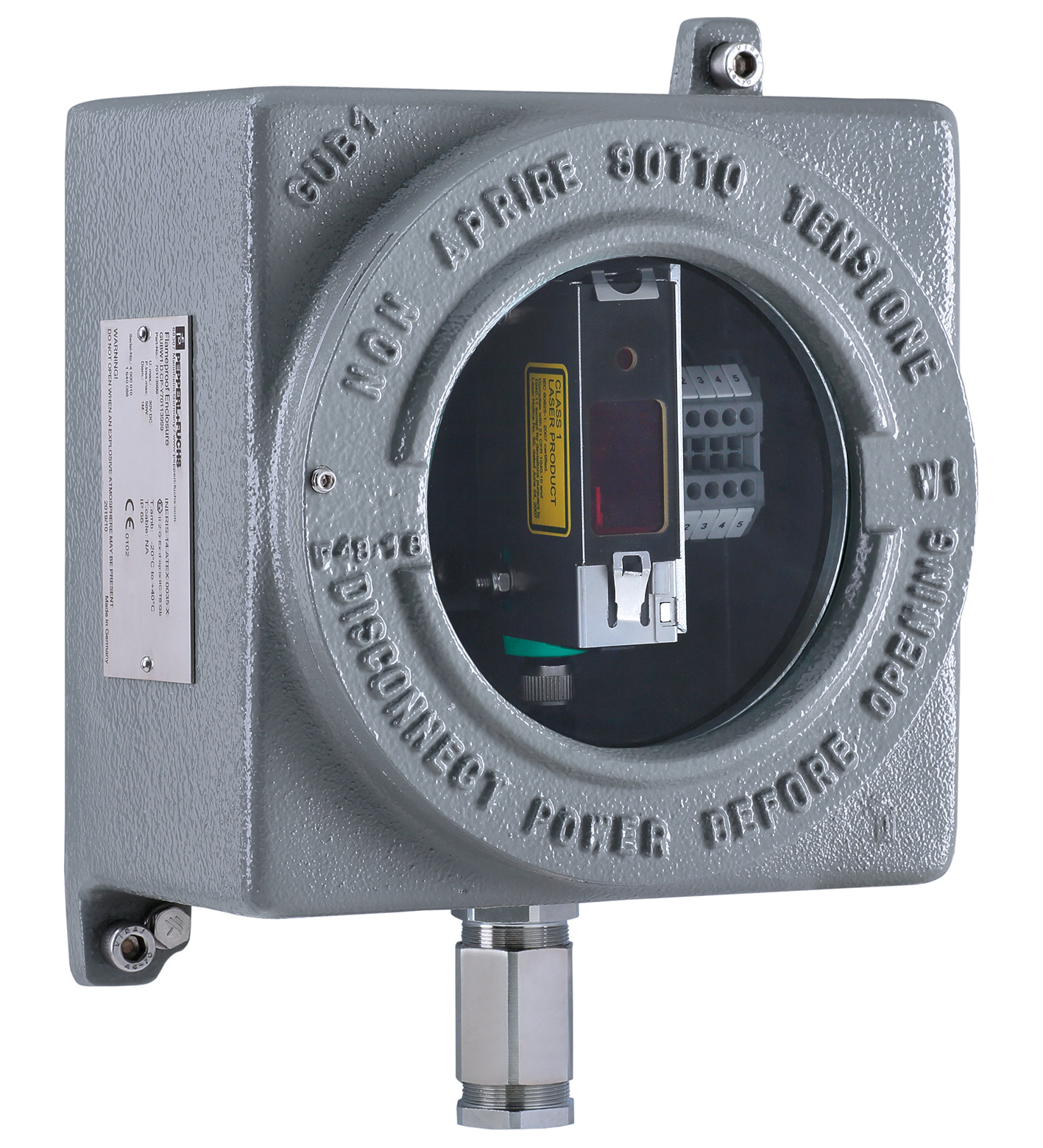

| 设备类型 | GUBW1.D.OS-VDM28-50-R1 |
|---|---|
| 测量范围 | 0,5 ... 50 m |
| 参考目标 | OFR-100/100 |
| 光源 | 激光二极管 当 Ta = +25 °C 时的典型使用寿命为 85,000 h |
| 光源类型 | 调制可见红光 |
| 激光额定值 | 激光额定值 |
| 注意激光 ， 切勿直视激光束激光等级1波长660 nm光束发散< 1,5 mrad脉冲长度大约 4 ns重复率250 kHz最大脉冲能量< 1,5 nJ | 注意激光 ， 切勿直视激光束激光等级1波长660 nm光束发散< 1,5 mrad脉冲长度大约 4 ns重复率250 kHz最大脉冲能量< 1,5 nJ |
| 角度偏差 | 最大 ± 2° |
| 测量方法 | 脉冲测距技术 (PRT) |
| 光点直径 | < 50 mm 相距 50 m 在 20 °C 时 |
| 环境光限制 | 50000 Lux |
| 注意 | 激光 ， 切勿直视激光束 |
| 激光等级 | 1 |
| 波长 | 660 nm |
| 光束发散 | < 1,5 mrad |
| 脉冲长度 | 大约 4 ns |
| 重复率 | 250 kHz |
| 最大脉冲能量 | < 1,5 nJ |
| MTTFd | 200 a |
| 任务时间 (TM) | 10 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED |
| 功能指示灯 | 2 个黄色 LED，用于指示开关状态 |
| 标定指示灯 | 标定：绿色/黄色 LED 交替闪烁；2.5 Hz 标定误差：绿色/黄色 LED 非等相位闪烁；8.0 Hz |
| 控制元件 | 5 档旋转开关，用于选择操作模式（阈值设置和操作模式） |
| 控制元件 | 用于设置阈值的开关 |
| 工作电压 | 10 ... 30 V DC / 在 IO-Link 模式下工作时： 18 ... 30 V |
| 纹波 | 10 % 在电源容限内 |
| 空载电流 | ≤ 70 mA / 24 V DC |
| 可用前的时间延迟 | < 1,5 s 在 20 °C 时 |
| 接口类型 | IO-Link |
| 协议 | IO-Link V1.0 |
| 循环时间 | 最小 2,3 ms |
| 模式 | COM 2 (38.4 kb/s) |
| 过程数据位宽 | 16 位 |
| SIO 模式支持 | 是 |
| 信号输出 | 推挽输出，短路保护，反极性保护 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 100 mA |
| 测量输出 | 1 路模拟量输出 4 ...20 mA，短路/过载保护 |
| 开关频率 | 50 Hz |
| 响应时间 | 10 ms |
| 电磁兼容性 | EN 61000-6-2、EN 61000-6-4 |
| 激光安全 | IEC 60825-1:2014 |
| 绝对精度 | ± 25 mm |
| 重复精度 | < 5 mm |
| IECEx 认证 | IECEx INE 14.0042X |
| ATEX 认证 | INERIS 14 ATEX 0035X |
| 标记 II 2 GDEx db IIC T6 GbEx tb IIIC T85°C Db | 标记 II 2 GDEx db IIC T6 GbEx tb IIIC T85°C Db |
| 防护等级 | III |
| FDA 认证 | IEC 60825-1:2014 符合 21 CFR 1040.10 和 1040.11，但不符合 IEC 60825-1 第 3 版（如 2019 年 5 月 8 日发布的第 56 号激光通知所述）。 |
| 标记 | II 2 GDEx db IIC T6 GbEx tb IIIC T85°C Db |
| 环境温度 | -30 ... 45 °C (-22 ... 113 °F) |
| 存储温度 | -30 ... 70 °C (-22 ... 158 °F) |
| 缆线密封接头 | 夹紧范围 3 ... 8,5 mm |
| 外壳罩盖 | 带有螺纹的圆盖 |
| 盖固定 | 火道螺纹 |
| 火道润滑脂 | 凡士林 |
| 防护等级 | IP66 |
| 连接 | 连接端子，导线最大横截面积 2.5 mm2 |
| 材料 | 材料 |
| 外壳铝合金玻璃耐热钢化玻璃表面处理环氧涂层 RAL 7005（灰色） | 外壳铝合金玻璃耐热钢化玻璃表面处理环氧涂层 RAL 7005（灰色） |
| 质量 | 大约 6,6 kg |
| 接地 | M6 外部接地点 |
| 外壳 | 铝合金 |
| 玻璃 | 耐热钢化玻璃 |
| 表面处理 | 环氧涂层 RAL 7005（灰色） |
