VDM28-8-L1-8954

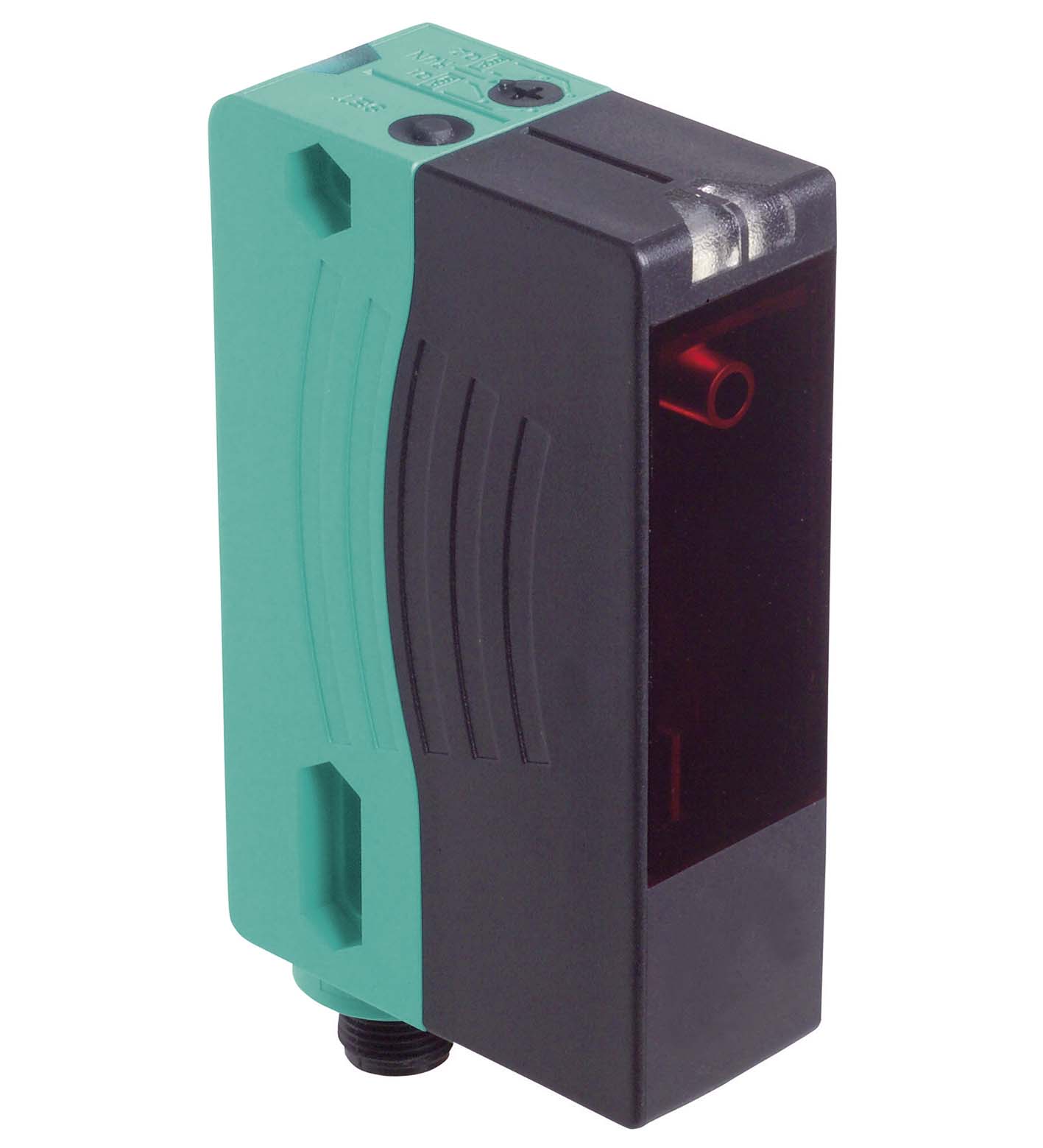

VDM28-8-L1-8954 测距传感器

订货号: 70145989
产品分类: 测距传感器

通用测距传感器，适用于测量物体，脉冲测距技术 (PRT) 测量方法，8 m 检测范围，红色激光，激光等级 1 级，推挽输出，M12 插头

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

物距	Q1：< 60 mm ; Q2： 500 ... 1900 mm
参考目标	柯达白 (90%)
光源	激光二极管当 Ta = +25 °C 时的典型使用寿命为 85,000 h
光源类型	调制可见红光
激光额定值	激光额定值
注意激光，切勿直视激光束激光等级1波长660 nm光束发散< 1,5 mrad脉冲长度大约 4 ns重复率250 kHz最大脉冲能量< 1,5 nJ	注意激光，切勿直视激光束激光等级1波长660 nm光束发散< 1,5 mrad脉冲长度大约 4 ns重复率250 kHz最大脉冲能量< 1,5 nJ
角度偏差	最大 ± 2°
测量方法	脉冲测距技术 (PRT)
光点直径	< 10 mm 相距 8 m 在 20 °C 时
环境光限制	50000 Lux
注意	激光，切勿直视激光束
激光等级	1
波长	660 nm
光束发散	< 1,5 mrad
脉冲长度	大约 4 ns
重复率	250 kHz
最大脉冲能量	< 1,5 nJ
MTTFd	200 a
任务时间 (TM)	10 a
诊断覆盖率 (DC)	0 %
工作指示灯	绿色 LED
功能指示灯	2 个黄色 LED，用于指示开关状态
控制元件	停用
工作电压	10 ... 30 V DC ， 2 级
纹波	10 % 在电源容限内
空载电流	≤ 125 mA / 24 V DC
可用前的时间延迟	< 1,5 s 在 20 °C 时
输出类型	PNP 常闭
开关类型	开关类型
信号输出	2 路推挽式（4 合 1）输出，短路保护，反极性保护
开关电压	最大 30 V DC
开关电流	最大 100 mA
开关频率	50 Hz
响应时间	10 ms
电磁兼容性	EN 61000-6-2、EN 61000-6-4
激光安全	IEC 60825-1:2014
绝对精度	± 25 mm
重复精度	< 5 mm
防护等级	III
UL 认证	cULus 认证，2 类电源，1 类外壳
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
FDA 认证	IEC 60825-1:2014 符合 21 CFR 1040.10 和 1040.11，但不符合 IEC 60825-1 第 3 版（如 2019 年 5 月 8 日发布的第 56 号激光通知所述）。
环境温度	-30 ... 55 °C (-22 ... 131 °F)
存储温度	-30 ... 70 °C (-22 ... 158 °F)
防护等级	IP67
连接	4 针 M12 x 1 连接器
材料	材料
外壳塑料光学端面PMMA	外壳塑料光学端面PMMA
质量	90 g

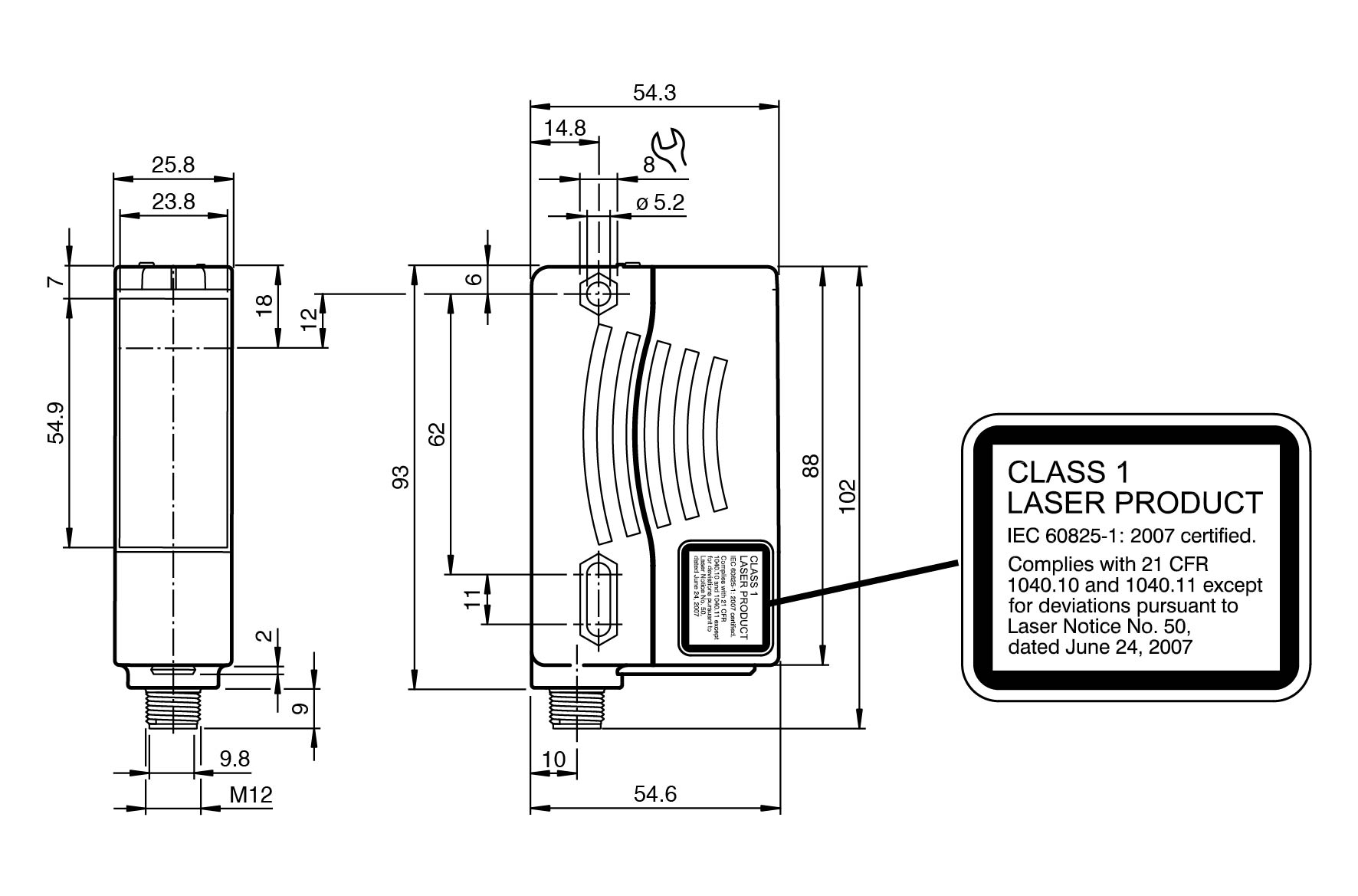

尺寸	尺寸
高度88 mm宽度25,8 mm深度54,6 mm	高度88 mm宽度25,8 mm深度54,6 mm
外壳	塑料
光学端面	PMMA
高度	88 mm
宽度	25,8 mm
深度	54,6 mm
