VIM32PL-E1V64-0RE-I421V14

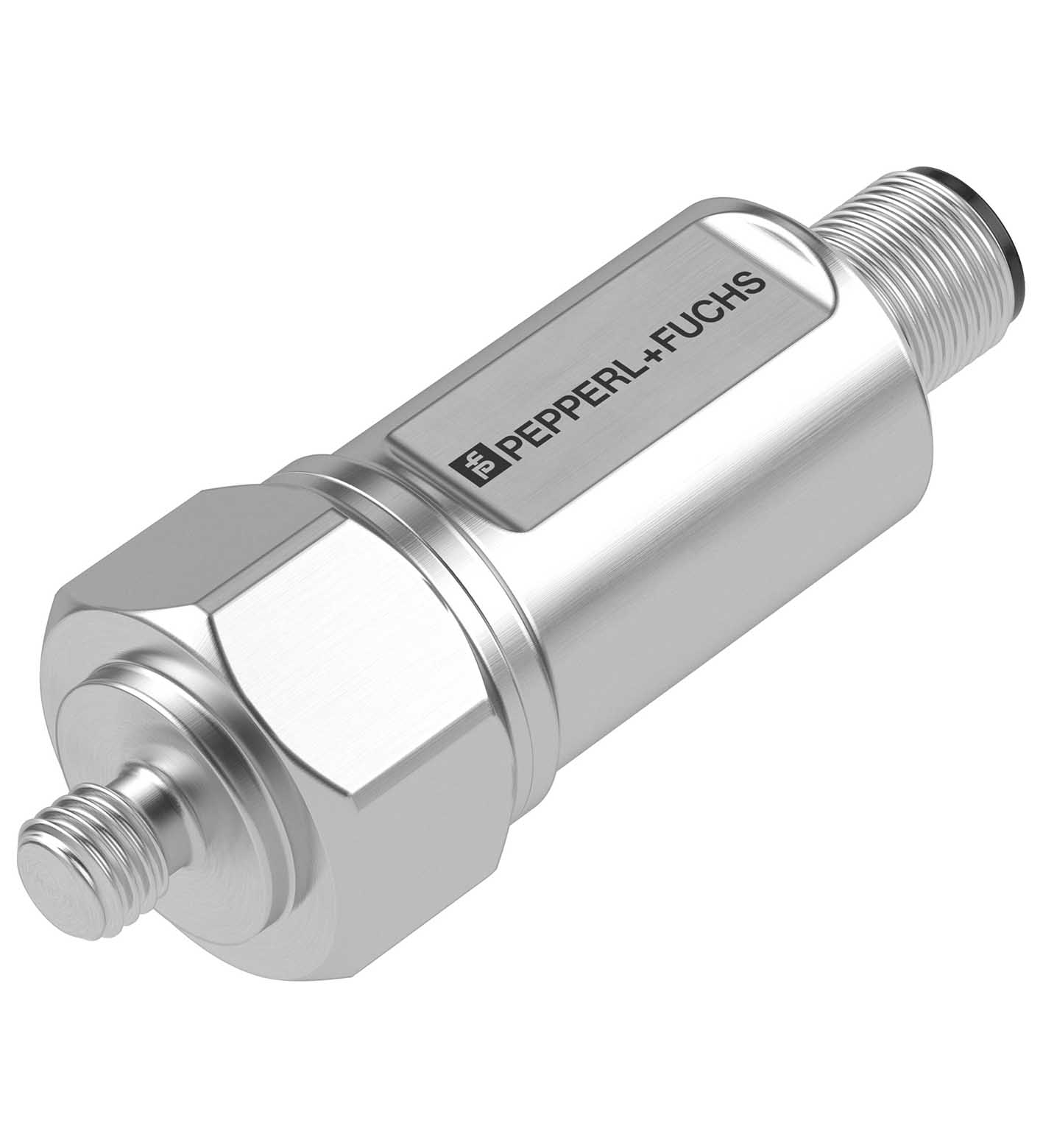

VIM32PL-E1V64-0RE-I421V14 振动传感器

订货号: 70146714-100003
产品分类: 振动传感器

振动传感器（具有开关量输出和模拟电流输出）

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

类型	振动传感器
测量技术	MEMS
系列	高性能系列
测定变量	振动速度
测量范围	测量范围
振动速度v-rms0 ... 64 mm/s	振动速度v-rms0 ... 64 mm/s
测量精度	± 0,1 mm/s （校准点：量程的 90%；159.2 Hz）对于大于 8 mm/s 的测量范围，符合 DIN ISO 2954 的公差要求
交叉灵敏度	小于横向偏加速度的 5%，与测量轴正好成 90°
频率范围	10 ... 1000 Hz
平均时间	对于 v-rms： 2 s
振动速度	0 ... 64 mm/s
MTTFd	329 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
熔断	需要外置保险丝： 1 A ，快速作用， 30 V DC
工作电压	18 ... 30 V DC
电流消耗	max. 220 mA
功耗	max. 6,6 W
可用前的时间延迟	2 s （先用测量数据计算 rms 滤波器，然后数据才在输出端可用）
浪涌保护	可达 2 kV

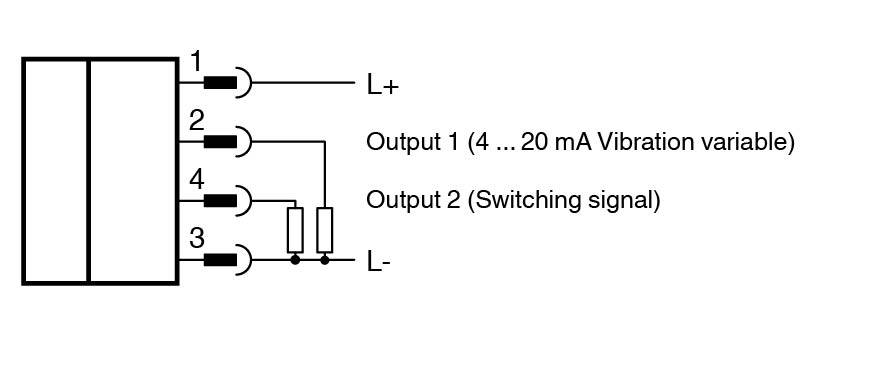

输出类型	模拟量输出，电流振动变量的输出
输出额定工作电流	4 ... 20 mA
负载电阻器	≤ 500 Ω
输出类型	PNP
开关功能	常闭 (NC)
工作电流	≤ 100 mA
电压降	< 2 V
开关阈值	6,4 mm/s ( 10 % 测量范围 )
预设响应时间	2 s （振动事件超过开关阈值从而导致输出切换的最短时间）
短路保护	是
防护等级	DIN EN 60529，IP66、IP67
耐冲击性	DIN EN 60068-2-27，60 g，6 ms
抗振性	DIN EN 60068-2-6，16.5 g，10 ... 1000 Hz
振动评估	DIN ISO 10816/20816
UL 认证	UL 认证
普通位置E468231 cULus 认证，Class III 电源，有限能量，如果产品上标有 UL 标记。仅用于 NFPA 70 应用。适配器应要求提供现场配线最高许可环境温度max. 80 °C (max. 176 °F)	普通位置E468231 cULus 认证，Class III 电源，有限能量，如果产品上标有 UL 标记。仅用于 NFPA 70 应用。适配器应要求提供现场配线最高许可环境温度max. 80 °C (max. 176 °F)
普通位置	E468231 cULus 认证，Class III 电源，有限能量，如果产品上标有 UL 标记。仅用于 NFPA 70 应用。适配器应要求提供现场配线
最高许可环境温度	max. 80 °C (max. 176 °F)
环境温度	-40 ... 85 °C (-40 ... 185 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	公头连接器
外壳材料	不锈钢 1.4305 / AISI 303
防护等级	IP66 / IP67 只限于连接状态
连接器	连接器
螺纹M12针脚数4	螺纹M12针脚数4
质量	大约 100 g

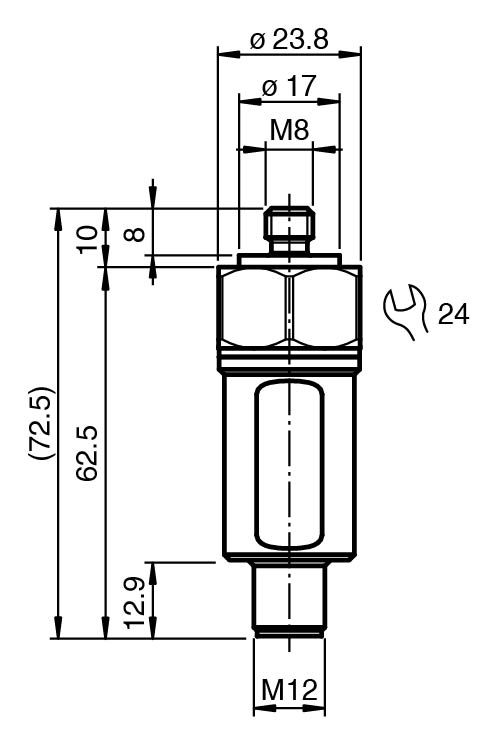

尺寸	尺寸
长度72,5 mm直径23,8 mm	长度72,5 mm直径23,8 mm
螺纹	M12
针脚数	4
长度	72,5 mm
直径	23,8 mm
