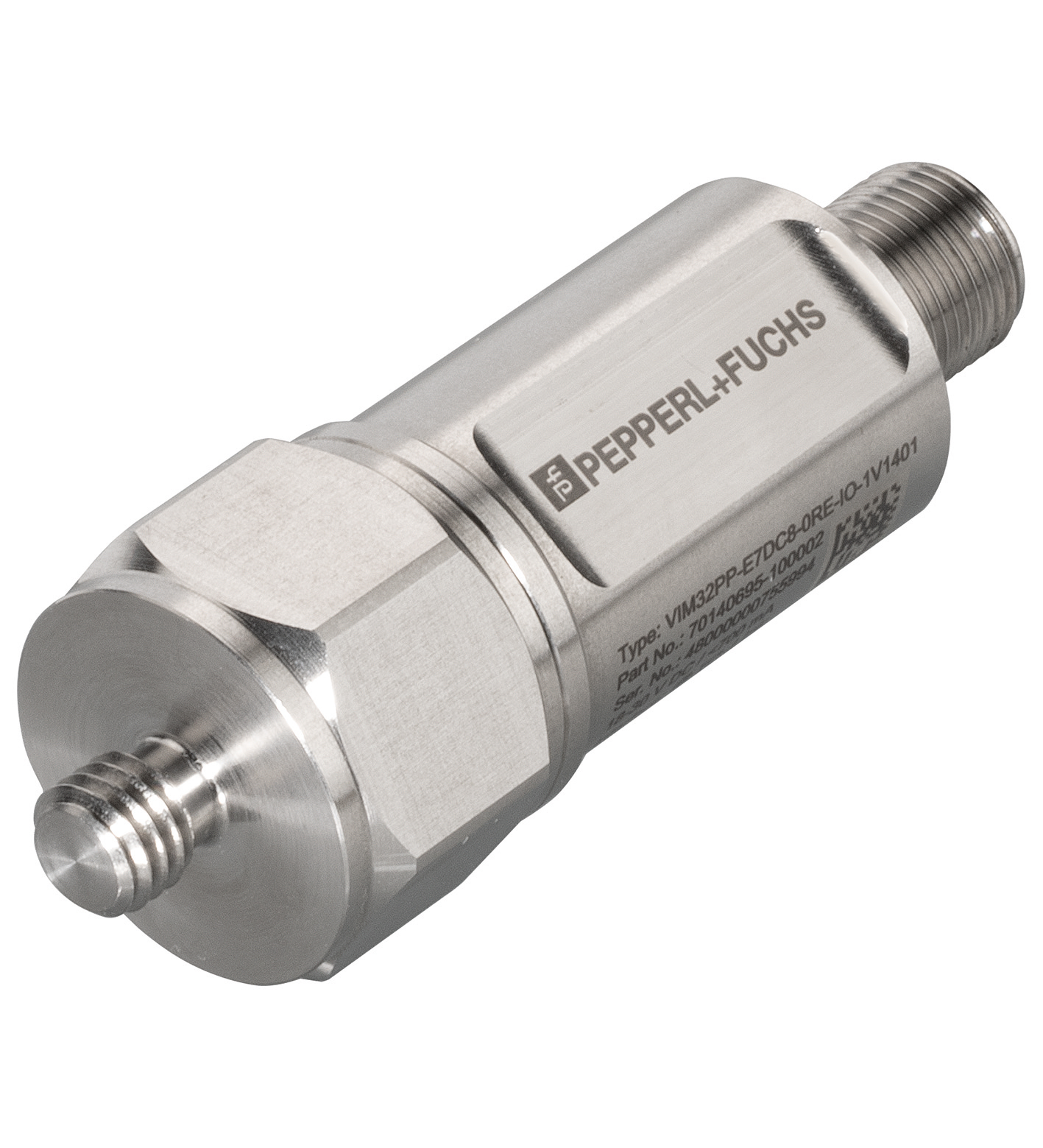

IO-Link Parameter Datasheet VIM32PP-E7DC8-0RE-IO-1V1401
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 类型 | 振动传感器 |
|---|---|
| 测量技术 | MEMS 电容式 |
| 系列 | 高性能 Plus Line |
| 测定变量 | 振动速度 振动加速度 轴承状态参数 峰值因子 温度 |
| 测量范围 | 测量范围 |
| 振动速度v-rms0 ... 128 mm/s振动加速度a-rms0 ... 34 g rms振动加速度a-Peak0 ... 48 g 峰值（每 1 秒）振动加速度a-Raw-48 ... 48 g 通过 BLOB 传输轴承状态参数1 ... 4 请参阅“特性曲线”章节峰值因子0 ... 100温度-40 ... 85 °C (-40 ... 185 °F) | 振动速度v-rms0 ... 128 mm/s振动加速度a-rms0 ... 34 g rms振动加速度a-Peak0 ... 48 g 峰值（每 1 秒）振动加速度a-Raw-48 ... 48 g 通过 BLOB 传输轴承状态参数1 ... 4 请参阅“特性曲线”章节峰值因子0 ... 100温度-40 ... 85 °C (-40 ... 185 °F) |
| 测量精度 | 振动速度： ± 0.1 mm/s （校准点：量程的 90%；159.2 Hz） 对于大于 8 mm/s 的测量范围，符合 DIN ISO 2954 的公差要求 振动加速度： ± 0.01 g （校准点：量程的 90%；159.2 Hz） 符合 DIN ISO 2954 的公差要求 |
| 交叉灵敏度 | 小于横向偏加速度的 5%，与测量轴正好成 90° |
| 分辨率 | 振动速度： 0,01 mm/s 振动加速度： 0,01 g 轴承状态参数： 0,01 |
| 频率范围 | 振动加速度原始数据 (a-Raw)： 0 ... 12000 Hz ， 通过 BLOB 传输 振动速度 (rms)： 10 ... 1000 Hz ， 符合 DIN ISO 10816/20816 标准 ， 可编程 振动加速度 (rms)： 10 ... 1000 Hz ， 符合 DIN ISO 10816/20816 标准 ， 可编程 振动加速度峰值： 10 ... 10000 Hz 峰值因子： 10 ... 10000 Hz 轴承状态参数： 10 ... 10000 Hz ， 符合 DIN ISO 13373-3 标准 |
| 平均时间 | 对于 v-rms： 2 s 对于 a-rms： 2 s |
| 采样速率 | 振动加速度原始数据 (a-Raw)： 64 kHz ， 可编程 振动速度 (rms)： 8 kHz 振动加速度 (rms)： 8 kHz 振动加速度峰值： 32 kHz 峰值因子： 32 kHz 轴承状态参数： 32 kHz |
| 振动速度 | 0 ... 128 mm/s |
| 振动加速度 | 0 ... 34 g rms |
| 振动加速度 | 0 ... 48 g 峰值（每 1 秒） |
| 振动加速度 | -48 ... 48 g 通过 BLOB 传输 |
| 轴承状态参数 | 1 ... 4 请参阅“特性曲线”章节 |
| 峰值因子 | 0 ... 100 |
| 温度 | -40 ... 85 °C (-40 ... 185 °F) |
| MTTFd | 329 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 熔断 | 需要外置保险丝： 1 A ， 快速作用 ， 30 V DC |
| 工作电压 | 18 ... 30 V DC |
| 电流消耗 | 最大 320 mA |
| 功耗 | max. 10 W |
| 可用前的时间延迟 | ≤ 3,6 s |
| 浪涌保护 | 可达 2 kV |
| 接口类型 | IO-Link （通过 C/Q = 针脚 4） |
| IO-Link 修正 | 1.1 |
| 设备配置文件 | 识别和诊断 - I&D ， BLOB 传输 |
| 过程数据 | 输入 24 Byte 测量通道： -rms 速度值 - 加速度峰值- rms 加速度值 - 温度- 峰值因子- 轴承状态参数 每条测量通道： - 测量值 2 Byte - 缩放 8 Bit - 开关信号 2 Bit 状态数据 |
| 供应商 ID | 1 (0x0001) |
| 设备 ID | 5308673 (0x510101) |
| 传输速率 | COM 3 (230.4 kBaud) |
| 最小循环时间 | 3,8 ms |
| SIO 模式支持 | 是 |
| 兼容主端口类型 | A 类 B 类（使用 3 极适配器或 3 线缆线） |
| BLOB 大小 | 1,28 MByte ， 可编程 |
| BLOB 段 | 200 Byte （每个请求和 BLOB 段） |
| 输出类型 | C/Q - 针脚 4 处于 SIO 模式（测定变量的开关信号可编程） |
| 开关功能 | 常开/常闭 (NO/NC) |
| 工作电流 | ≤ 100 mA |
| 短路保护 | 是 |
| 输出类型 | I/Q - 针脚 2（可以为模拟电流输出或开关信号设置参数） - I：测定变量的模拟量输出，电流 4 ...20 mA - Q：可以为测定变量的开关信号设置参数，PNP 常开 |
| 开关功能 | 常开/常闭 (NO/NC) |
| 工作电流 | ≤ 120 mA 用于开关信号 |
| 电压降 | < 2 V |
| 输出额定工作电流 | 4 ...20 mA 模拟量输出时 |
| 负载电阻器 | ≤ 500 Ω 模拟量输出时 |
| 短路保护 | 是 |
| 防护等级 | DIN EN 60529，IP66、IP67 |
| 耐冲击性 | DIN EN 60068-2-27，60 g，6 ms |
| 抗振性 | DIN EN 60068-2-6，16.5 g，10 ... 12000 Hz |
| 振动评估 | DIN ISO 10816/20816 ， DIN ISO 13373-3 |
| UL 认证 | UL 认证 |
| 普通位置E468231 cULus 认证，Class III 电源，有限能量 ， 如果产品上标有 UL 标记。 仅用于 NFPA 70 应用。 适配器应要求提供现场配线最高许可环境温度max. 80 °C (max. 176 °F) | 普通位置E468231 cULus 认证，Class III 电源，有限能量 ， 如果产品上标有 UL 标记。 仅用于 NFPA 70 应用。 适配器应要求提供现场配线最高许可环境温度max. 80 °C (max. 176 °F) |
| 普通位置 | E468231 cULus 认证，Class III 电源，有限能量 ， 如果产品上标有 UL 标记。 仅用于 NFPA 70 应用。 适配器应要求提供现场配线 |
| 最高许可环境温度 | max. 80 °C (max. 176 °F) |
| 环境温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 连接类型 | 公头连接器 |
| 外壳材料 | 不锈钢 1.4305 / AISI 303 |
| 防护等级 | IP66 / IP67 只限于连接状态 |

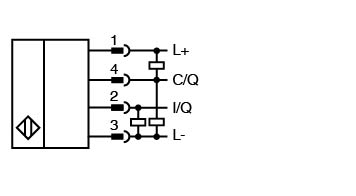

| 连接器 | 连接器 |
| 螺纹M12针脚数4 | 螺纹M12针脚数4 |
| 质量 | 大约 100 g |

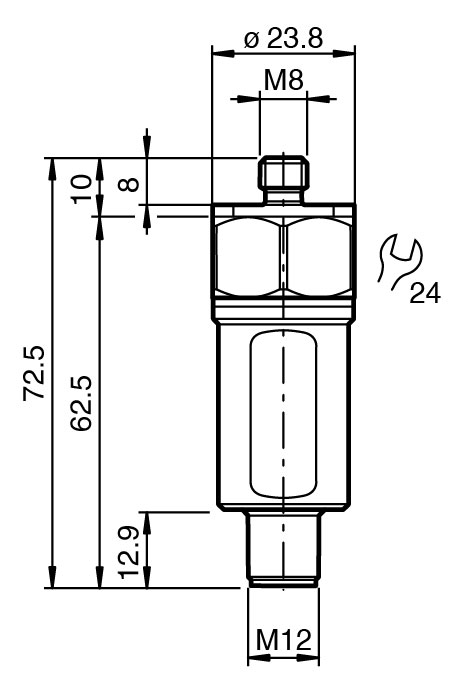

| 尺寸 | 尺寸 |
| 长度72,5 mm直径23,8 mm | 长度72,5 mm直径23,8 mm |
| 螺纹 | M12 |
| 针脚数 | 4 |
| 长度 | 72,5 mm |
| 直径 | 23,8 mm |
