倍加福

VIM62PL-E0G10-0ME-I420K24

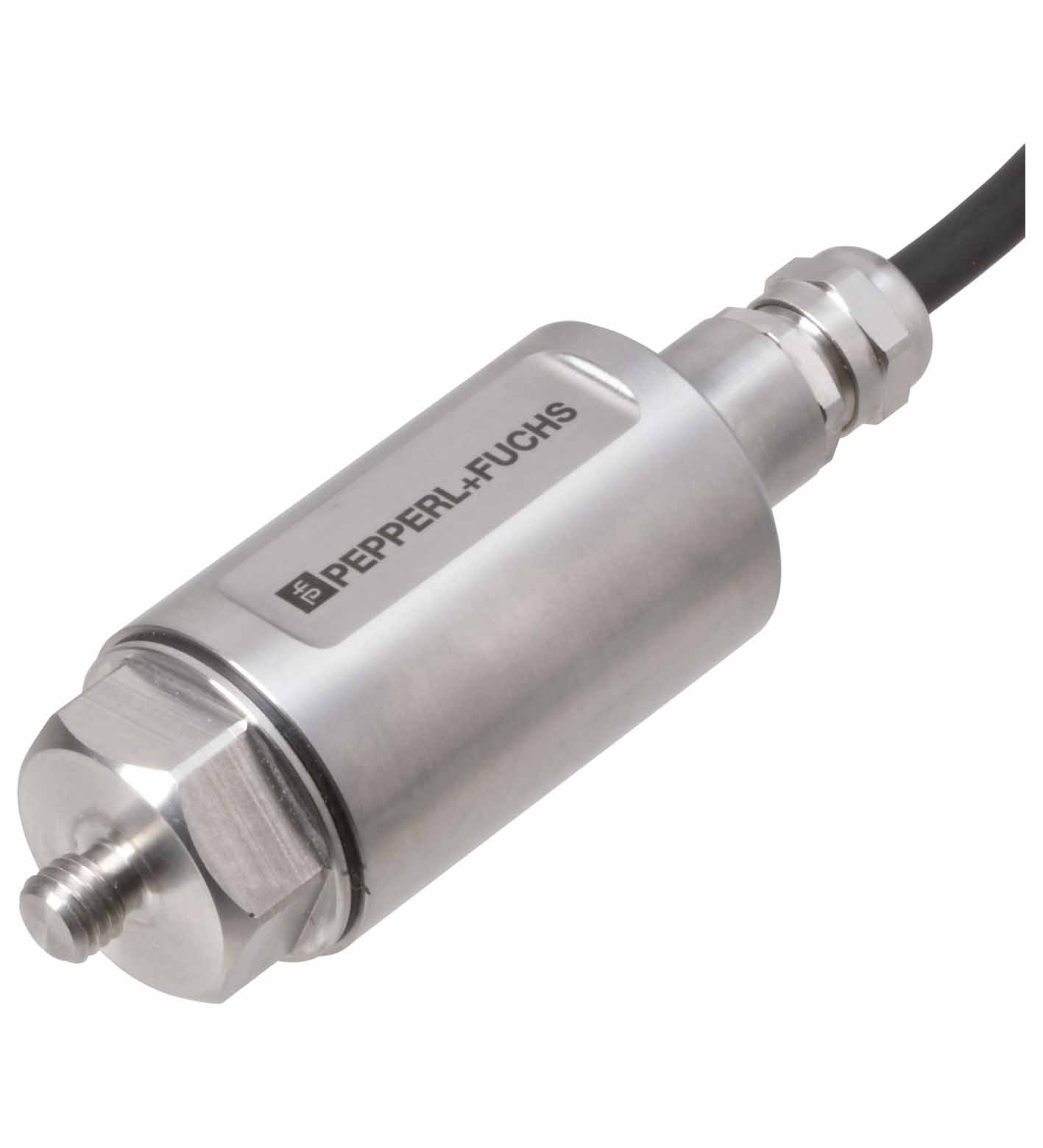

VIM62PL-E0G10-0ME-I420K24 振动传感器

订货号: 70141166-100004
产品分类: 振动传感器

振动传感器，具有模拟电流输出和更高的耐温性

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

类型	振动传感器
测量技术	MEMS
系列	高性能系列
测定变量	振动加速度
测量范围	测量范围
振动加速度a-rms0 ... 10 g rms	振动加速度a-rms0 ... 10 g rms
测量精度	± 0,01 g （校准点：量程的 90%；159.2 Hz）符合 DIN ISO 2954 的公差要求
交叉灵敏度	小于横向偏加速度的 5%，与测量轴正好成 90°
频率范围	1 ... 1000 Hz
平均时间	对于 a-rms： 12 s
振动加速度	0 ... 10 g rms
熔断	需要外置保险丝： 3 A ，半延时， 30 V DC
工作电压	10 ... 30 V DC
电流消耗	max. 25 mA
功耗	max. 750 mW
可用前的时间延迟	10 s （先用测量数据计算 rms 滤波器，然后数据才在输出端可用）
浪涌保护	可达 2 kV

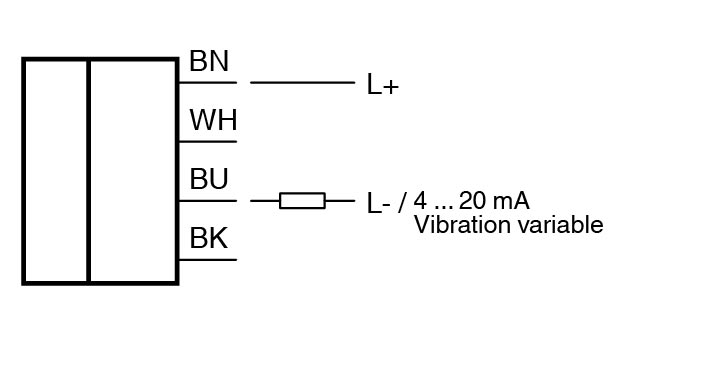

输出类型	模拟量输出，电流振动变量的输出
输出额定工作电流	4 ... 20 mA
负载电阻器	≤ 500 Ω
防护等级	DIN EN 60529，IP66、IP67
耐冲击性	DIN EN 60068-2-27，60 g，6 ms
抗振性	DIN EN 60068-2-6，16.5 g，10 ... 1000 Hz
振动评估	DIN ISO 10816/20816
UL 认证	UL 认证
普通位置E468231 cULus 认证，Class III 电源，有限能量，如果产品上标有 UL 标记。仅用于 NFPA 70 应用。适配器应要求提供现场配线最高许可环境温度max. 60 °C (max. 140 °F)	普通位置E468231 cULus 认证，Class III 电源，有限能量，如果产品上标有 UL 标记。仅用于 NFPA 70 应用。适配器应要求提供现场配线最高许可环境温度max. 60 °C (max. 140 °F)
普通位置	E468231 cULus 认证，Class III 电源，有限能量，如果产品上标有 UL 标记。仅用于 NFPA 70 应用。适配器应要求提供现场配线
最高许可环境温度	max. 60 °C (max. 140 °F)
环境温度	-40 ... 60 °C (-40 ... 140 °F)
测量头温度	-40 ... 125 °C (-40 ... 257 °F) 直接处于安装点
存储温度	-40 ... 60 °C (-40 ... 140 °F)
连接类型	电缆
外壳材料	不锈钢 1.4305 / AISI 303
防护等级	IP66 / IP67 只限于连接状态
电缆	电缆
芯数4线芯横截面积0,34 mm2长度L2 m张力max. 80 N （直接在缆线端加载拉伸，而不是在金属线槽（如附带）处加载）	芯数4线芯横截面积0,34 mm2长度L2 m张力max. 80 N （直接在缆线端加载拉伸，而不是在金属线槽（如附带）处加载）
质量	425 g

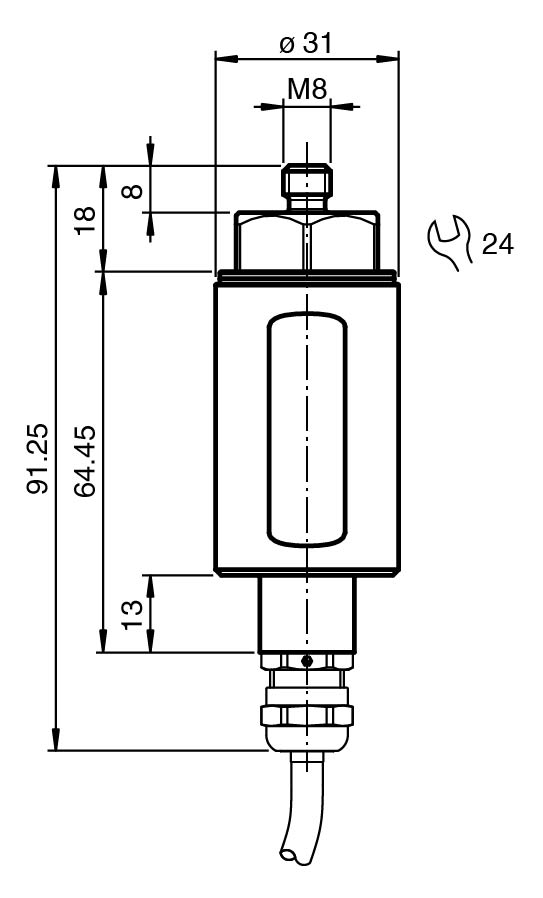

尺寸	尺寸
长度91,25 mm直径31 mm	长度91,25 mm直径31 mm
芯数	4
线芯横截面积	0,34 mm2
长度	2 m
张力	max. 80 N （直接在缆线端加载拉伸，而不是在金属线槽（如附带）处加载）
长度	91,25 mm
直径	31 mm
