VIM62PP-E1V16-0NE-I420KA4

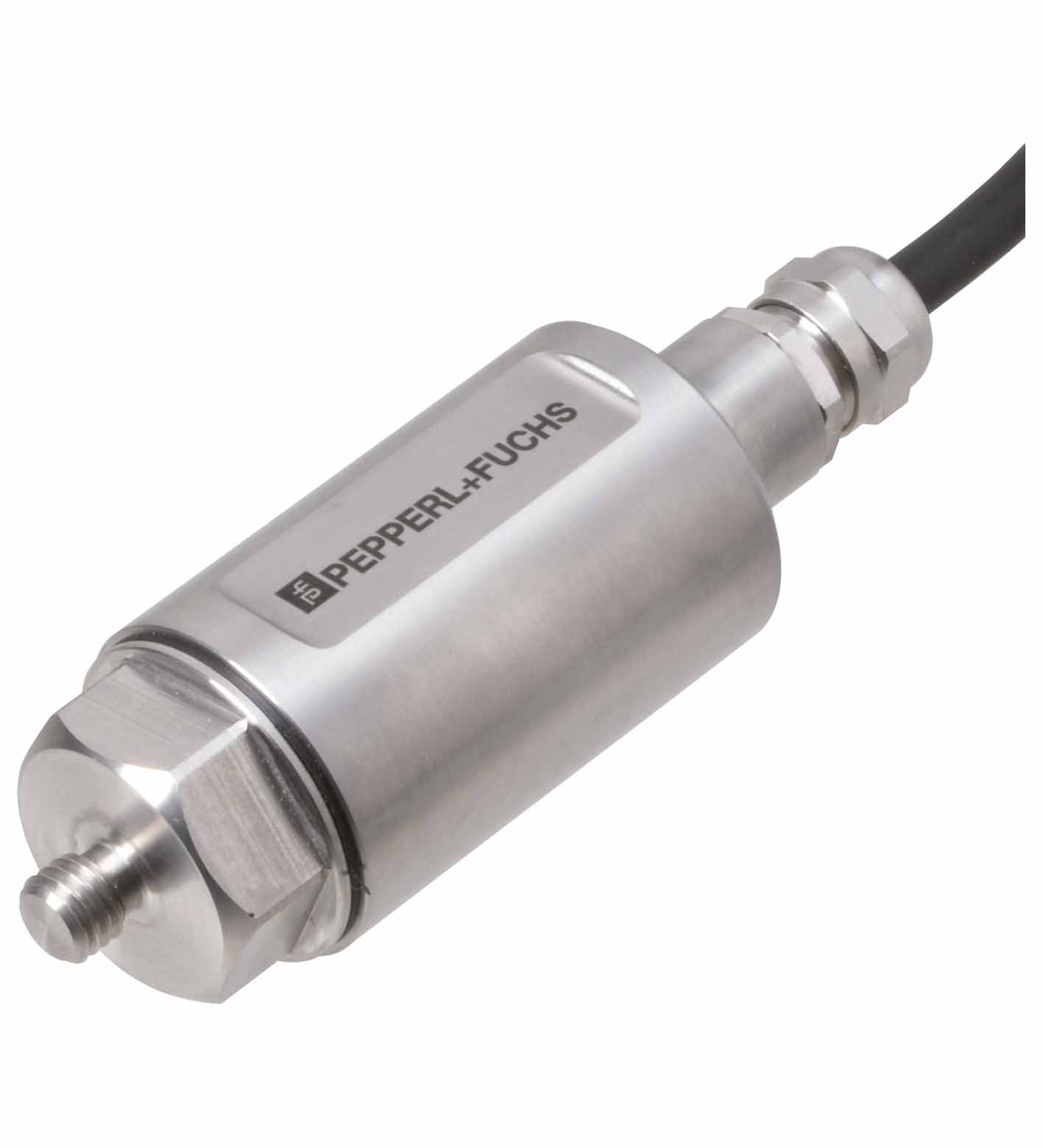

VIM62PP-E1V16-0NE-I420KA4 振动传感器

订货号: 70141166-100009
产品分类: 振动传感器

振动传感器，具有模拟电流输出和更高的耐温性，最高可用于 Zone 1/21 危险区域，防爆型式，具有防爆外壳

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

类型	振动传感器
测量技术	MEMS
系列	高性能 Plus Line
测定变量	振动速度
测量范围	测量范围
振动速度v-rms0 ... 16 mm/s	振动速度v-rms0 ... 16 mm/s
测量精度	± 0,1 mm/s （校准点：量程的 90%；159.2 Hz）对于大于 8 mm/s 的测量范围，符合 DIN ISO 2954 的公差要求
交叉灵敏度	小于横向偏加速度的 5%，与测量轴正好成 90°
频率范围	10 ... 1000 Hz
平均时间	对于 v-rms： 2 s
振动速度	0 ... 16 mm/s
熔断	需要外置保险丝： 3 A ，半延时， 30 V DC
工作电压	10 ... 30 V DC
电流消耗	max. 25 mA
功耗	max. 750 mW
可用前的时间延迟	10 s （先用测量数据计算 rms 滤波器，然后数据才在输出端可用）
浪涌保护	可达 2 kV

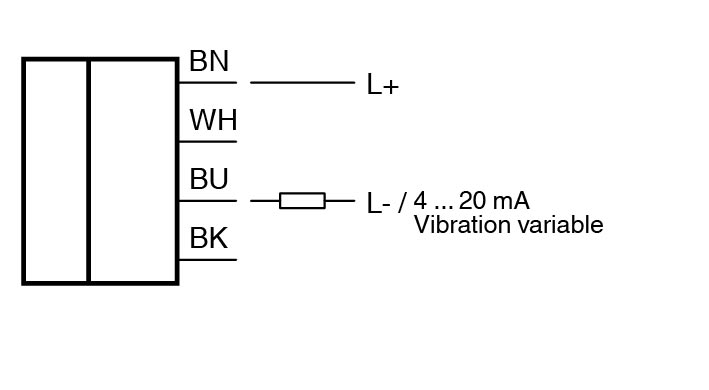

输出类型	模拟量输出，电流振动变量的输出
输出额定工作电流	4 ... 20 mA
负载电阻器	≤ 500 Ω
防护等级	DIN EN 60529，IP66、IP67
耐冲击性	DIN EN 60068-2-27，60 g，6 ms
抗振性	DIN EN 60068-2-6，16.5 g，10 ... 1000 Hz
振动评估	DIN ISO 10816/20816
IECEx 认证	IECEx 认证
设备保护级别 GbIECEx CSAE 22.0042X设备保护级别 DbIECEx CSAE 22.0042X	设备保护级别 GbIECEx CSAE 22.0042X设备保护级别 DbIECEx CSAE 22.0042X
ATEX 认证	ATEX 认证
设备保护级别 GbCSANe 21 ATEX 1074 X设备保护级别 DbCSANe 21 ATEX 1074 X	设备保护级别 GbCSANe 21 ATEX 1074 X设备保护级别 DbCSANe 21 ATEX 1074 X
设备保护级别 Gb	IECEx CSAE 22.0042X
设备保护级别 Db	IECEx CSAE 22.0042X
设备保护级别 Gb	CSANe 21 ATEX 1074 X
设备保护级别 Db	CSANe 21 ATEX 1074 X
环境温度	-40 ... 60 °C (-40 ... 140 °F)
测量头温度	-40 ... 125 °C (-40 ... 257 °F) 直接处于安装点
存储温度	-40 ... 60 °C (-40 ... 140 °F)
连接类型	电缆
外壳材料	不锈钢 1.4305 / AISI 303
防护等级	IP66 / IP67 只限于连接状态
电缆	电缆
芯数4线芯横截面积0,34 mm2长度L10 m张力max. 80 N （直接在缆线端加载拉伸，而不是在金属线槽（如附带）处加载）	芯数4线芯横截面积0,34 mm2长度L10 m张力max. 80 N （直接在缆线端加载拉伸，而不是在金属线槽（如附带）处加载）
质量	740 g

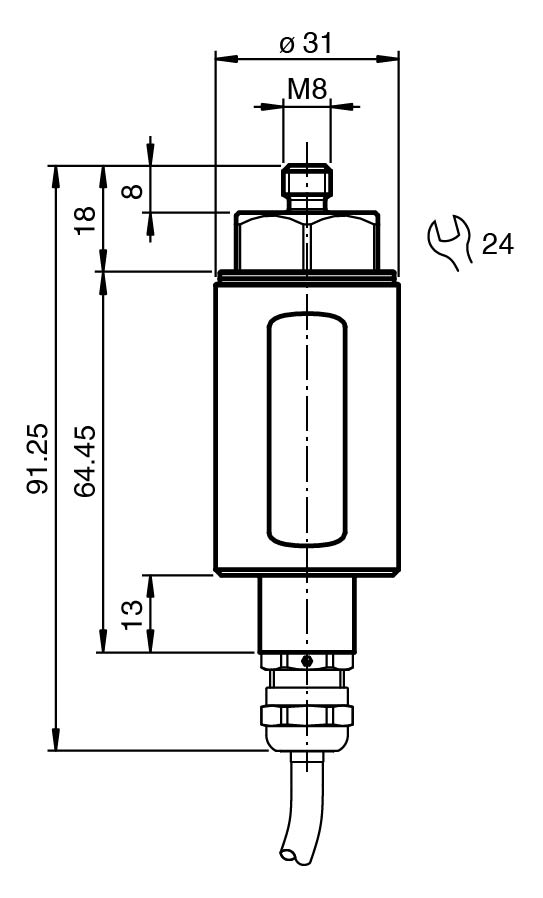

尺寸	尺寸
长度82,35 mm直径31 mm	长度82,35 mm直径31 mm
芯数	4
线芯横截面积	0,34 mm2
长度	10 m
张力	max. 80 N （直接在缆线端加载拉伸，而不是在金属线槽（如附带）处加载）
长度	82,35 mm
直径	31 mm
在危险区域使用：	参见使用说明书只能使用制造商指定的附件。
