产品数据表
Datasheet
已就绪 · 可下载下载文件

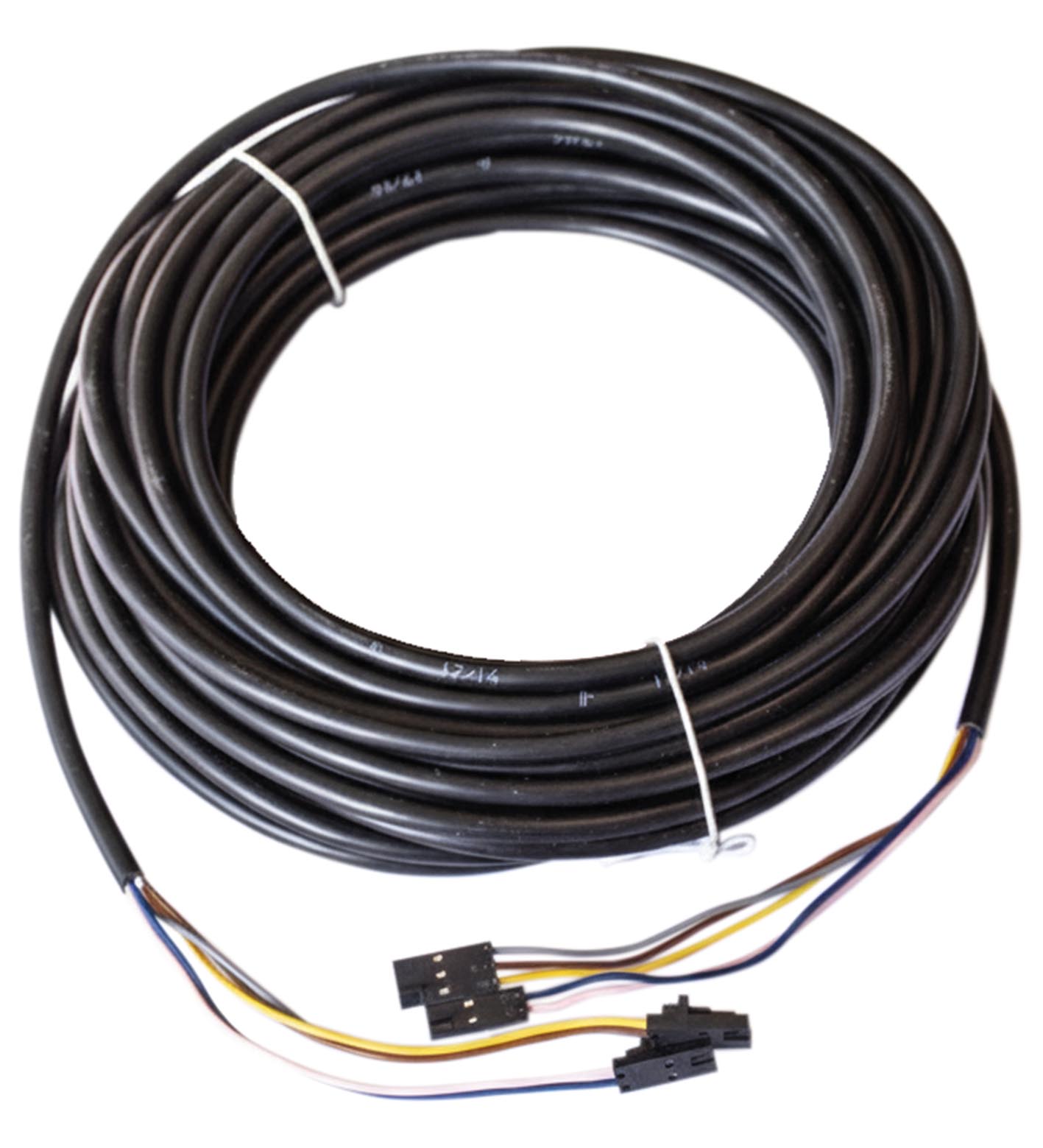

TECHNICAL DATA
规格参数
通用规格
| 连接器 1 | 连接器 1 |
|---|---|
| 连接插座结构类型Molex 连接器 70066-0176样式直型锁定卡锁针脚数2 | 连接插座结构类型Molex 连接器 70066-0176样式直型锁定卡锁针脚数2 |
| 连接器 2 | 连接器 2 |
| 连接插座结构类型Molex 连接器 70066-0177样式直型锁定卡锁针脚数3 | 连接插座结构类型Molex 连接器 70066-0177样式直型锁定卡锁针脚数3 |
| 连接器 3 | 连接器 3 |
| 连接插座结构类型Molex 连接器 70066-0177样式直型锁定卡锁针脚数3 | 连接插座结构类型Molex 连接器 70066-0177样式直型锁定卡锁针脚数3 |
| 连接器 4 | 连接器 4 |
| 连接插座结构类型Molex 连接器 70066-0176样式直型锁定卡锁针脚数2 | 连接插座结构类型Molex 连接器 70066-0176样式直型锁定卡锁针脚数2 |
| 连接 | 插座 |
| 结构类型 | Molex 连接器 70066-0176 |
| 样式 | 直型 |
| 锁定 | 卡锁 |
| 针脚数 | 2 |
| 连接 | 插座 |
| 结构类型 | Molex 连接器 70066-0177 |
| 样式 | 直型 |
| 锁定 | 卡锁 |
| 针脚数 | 3 |
| 连接 | 插座 |
| 结构类型 | Molex 连接器 70066-0177 |
| 样式 | 直型 |
| 锁定 | 卡锁 |
| 针脚数 | 3 |
| 连接 | 插座 |
| 结构类型 | Molex 连接器 70066-0176 |
| 样式 | 直型 |
| 锁定 | 卡锁 |
| 针脚数 | 2 |
| 工作电压 | 最大 48 V AC / 50 V DC |
| 工作电流 | 最大 3 A 每个触点 |
| 防护等级 | EN 60529 |
| 易燃性 | UL 94 ， IEC 60332-1-2 |
| 环境温度 | 环境温度 |
| 插塞式连接器-40 ... 105 °C (-40 ... 221 °F)固定缆线-30 ... 70 °C (-22 ... 158 °F)柔性电缆-5 ... 70 °C (23 ... 158 °F) | 插塞式连接器-40 ... 105 °C (-40 ... 221 °F)固定缆线-30 ... 70 °C (-22 ... 158 °F)柔性电缆-5 ... 70 °C (23 ... 158 °F) |
| 插塞式连接器 | -40 ... 105 °C (-40 ... 221 °F) |
| 固定缆线 | -30 ... 70 °C (-22 ... 158 °F) |
| 柔性电缆 | -5 ... 70 °C (23 ... 158 °F) |
| 插塞式连接器 | 插塞式连接器 |
| 防松弛集成配接次数min. 25 | 防松弛集成配接次数min. 25 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 5 级 |
| 护套直径4,3 mm弯曲半径> 10 x 电缆直径，活动式 > 4 倍缆线直径，固定式护套颜色黑色（与 RAL 9005 相似）芯数5线芯横截面积0,25 mm2芯颜色1 号芯： 黄色 2 号芯： 棕色 3 号芯： 灰色 4 号芯： 粉色 5 号芯： 蓝色内芯构造14 x 0,15 mm ∅长度LL1 = 4,72 m L2 = 4,5 m电缆代码Li YY 5 x 0,25 | 护套直径4,3 mm弯曲半径> 10 x 电缆直径，活动式 > 4 倍缆线直径，固定式护套颜色黑色（与 RAL 9005 相似）芯数5线芯横截面积0,25 mm2芯颜色1 号芯： 黄色 2 号芯： 棕色 3 号芯： 灰色 4 号芯： 粉色 5 号芯： 蓝色内芯构造14 x 0,15 mm ∅长度LL1 = 4,72 m L2 = 4,5 m电缆代码Li YY 5 x 0,25 |
| 质量 | 30 g |
| 防松弛 | 集成 |
| 配接次数 | min. 25 |
| 护套直径 | 4,3 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 > 4 倍缆线直径，固定式 |
| 护套颜色 | 黑色（与 RAL 9005 相似） |
| 芯数 | 5 |
| 线芯横截面积 | 0,25 mm2 |

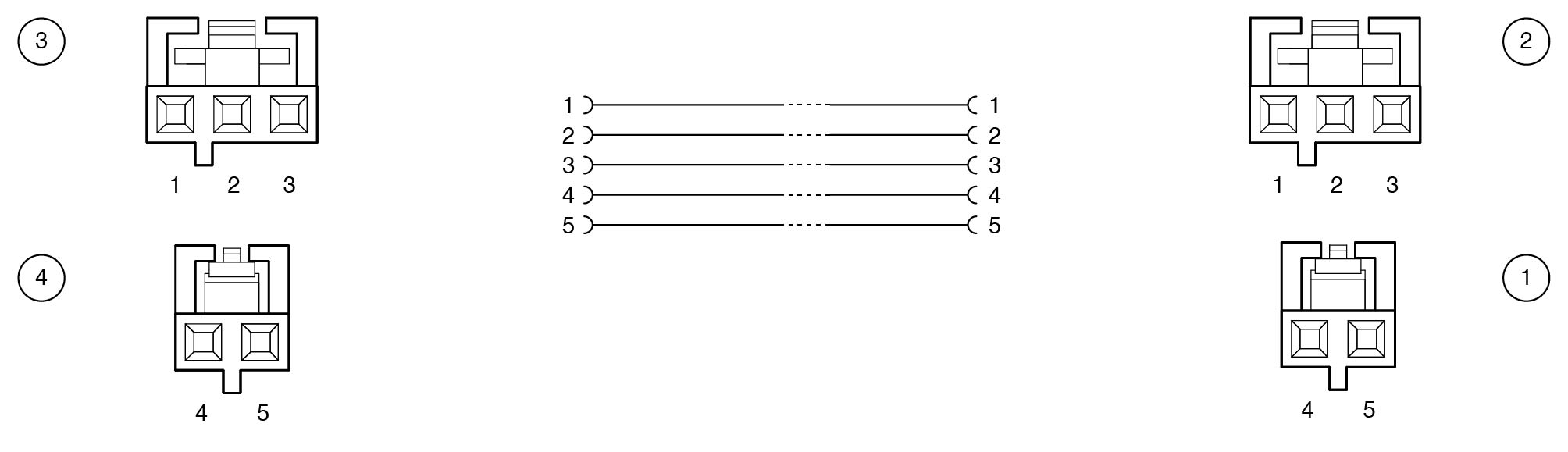

| 芯颜色 | 1 号芯： 黄色 2 号芯： 棕色 3 号芯： 灰色 4 号芯： 粉色 5 号芯： 蓝色 |
| 内芯构造 | 14 x 0,15 mm ∅ |

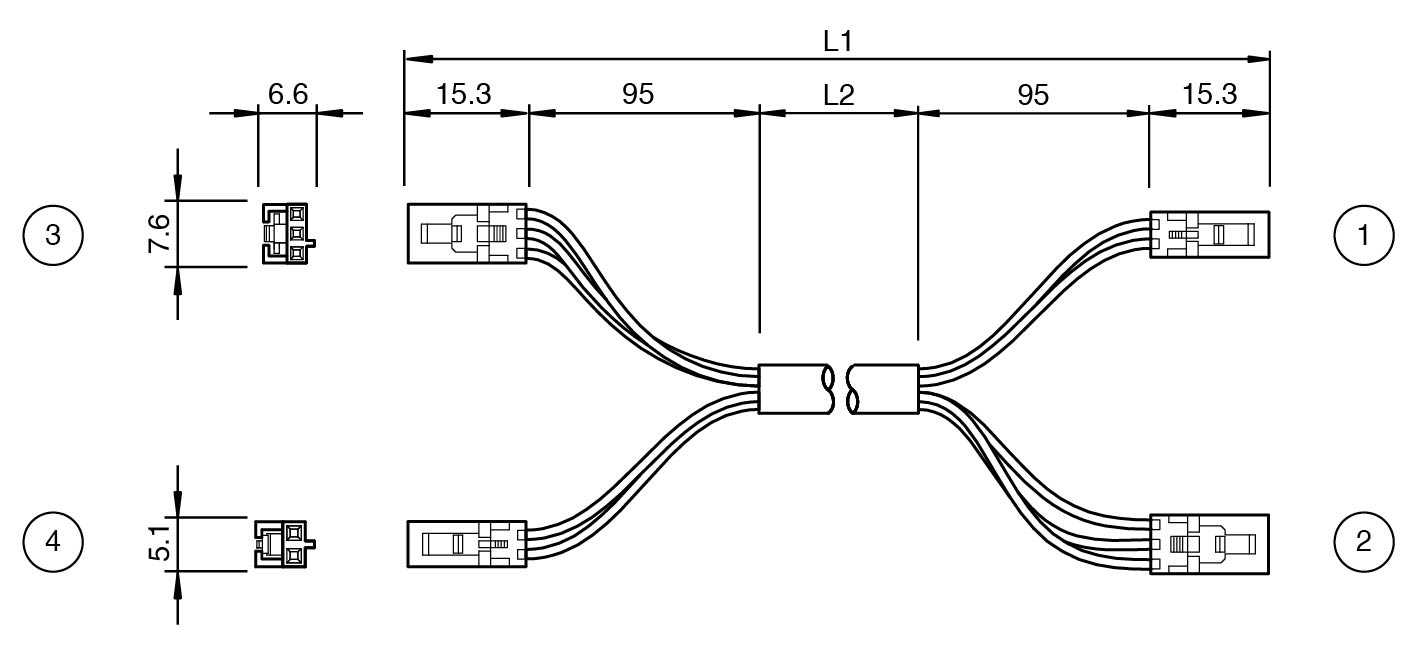

| 长度 | L1 = 4,72 m L2 = 4,5 m |
| 电缆代码 | Li YY 5 x 0,25 |
| 插塞式连接器 | 插塞式连接器 |
| 主体PE，黑色接触表面锡易燃性V-0 | 主体PE，黑色接触表面锡易燃性V-0 |
| 电缆 | 电缆 |
| 护套PVC线芯裸铜 (Cu)磁芯绝缘PVC易燃性阻燃性 | 护套PVC线芯裸铜 (Cu)磁芯绝缘PVC易燃性阻燃性 |
| 主体 | PE，黑色 |
| 接触表面 | 锡 |
| 易燃性 | V-0 |
| 护套 | PVC |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PVC |
| 易燃性 | 阻燃性 |
