产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 有效检测距离 | 0 ... 18 m |
|---|---|
| 反射板的距离 | 0,06 ... 18 m |
| 检测范围极限值 | 20 m |
| 参考目标 | H85 反射板 |
| 光源 | 激光二极管 |
| 光源类型 | 调制可见红光 |
| 偏振滤波片 | 是 |
| 激光额定值 | 激光额定值 |
| 注意激光 ， 切勿直视激光束激光等级1波长655 nm光束发散7,5 mrad脉冲长度4 µs重复率11,91 kHz最大脉冲能量2,25 nJ | 注意激光 ， 切勿直视激光束激光等级1波长655 nm光束发散7,5 mrad脉冲长度4 µs重复率11,91 kHz最大脉冲能量2,25 nJ |
| 光点直径 | 150 mm x 100 mm 在 12 m 距离处 |
| 发散角 | 1 ° |
| 光学端面 | 向前直射 |
| 环境光限制 | 30000 Lux |
| 迟滞 | < 15 % |
| 注意 | 激光 ， 切勿直视激光束 |
| 激光等级 | 1 |
| 波长 | 655 nm |
| 光束发散 | 7,5 mrad |
| 脉冲长度 | 4 µs |
| 重复率 | 11,91 kHz |
| 最大脉冲能量 | 2,25 nJ |
| MTTFd | 700 a |
| 任务时间 (TM) | 10 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED，如果发生短路则闪烁 |
| 功能指示灯 | 黄色 LED，光束未被遮挡时亮起 ， 稳定性控制不足时闪烁 ， 光束中断时关闭 |
| 控制元件 | 灵敏度调节器，亮通/暗通开关 |
| 工作电压 | 10 ... 30 V DC ， 2 级 |
| 空载电流 | < 20 mA |
| 开关类型 | 亮通/暗通，可切换 |
| 信号输出 | 推挽（4 合 1）输出 短路保护 过电压保护 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 200 mA |
| 电压降 | ≤ 2,5 V DC |
| 开关频率 | 500 Hz |
| 响应时间 | 1 ms |
| 产品标准 | EN 60947-5-2 |
| 激光安全 | IEC 60825-1:2014 |
| 防护等级 | II ， 当污染等级为 1-2 级（符合 IEC 60664-1 标准）时，额定电压 ≤ 50 V AC |
| UL 认证 | cULus 认证，1 类机壳 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| FDA 认证 | IEC 60825-1:2014 符合 21 CFR 1040.10 和 1040.11，但不符合 IEC 60825-1 第 3 版（如 2019 年 5 月 8 日发布的第 56 号激光通知所述）。 |
| 环境温度 | -25 ... 55 °C (-13 ... 131 °F) |
| 存储温度 | -30 ... 70 °C (-22 ... 158 °F) |
| 防护等级 | IP67 |
| 连接 | 4 针 M12 x 1 连接器 |
| 材料 | 材料 |
| 外壳黄铜，镀镍光学端面PMMA | 外壳黄铜，镀镍光学端面PMMA |
| 质量 | 60 g |

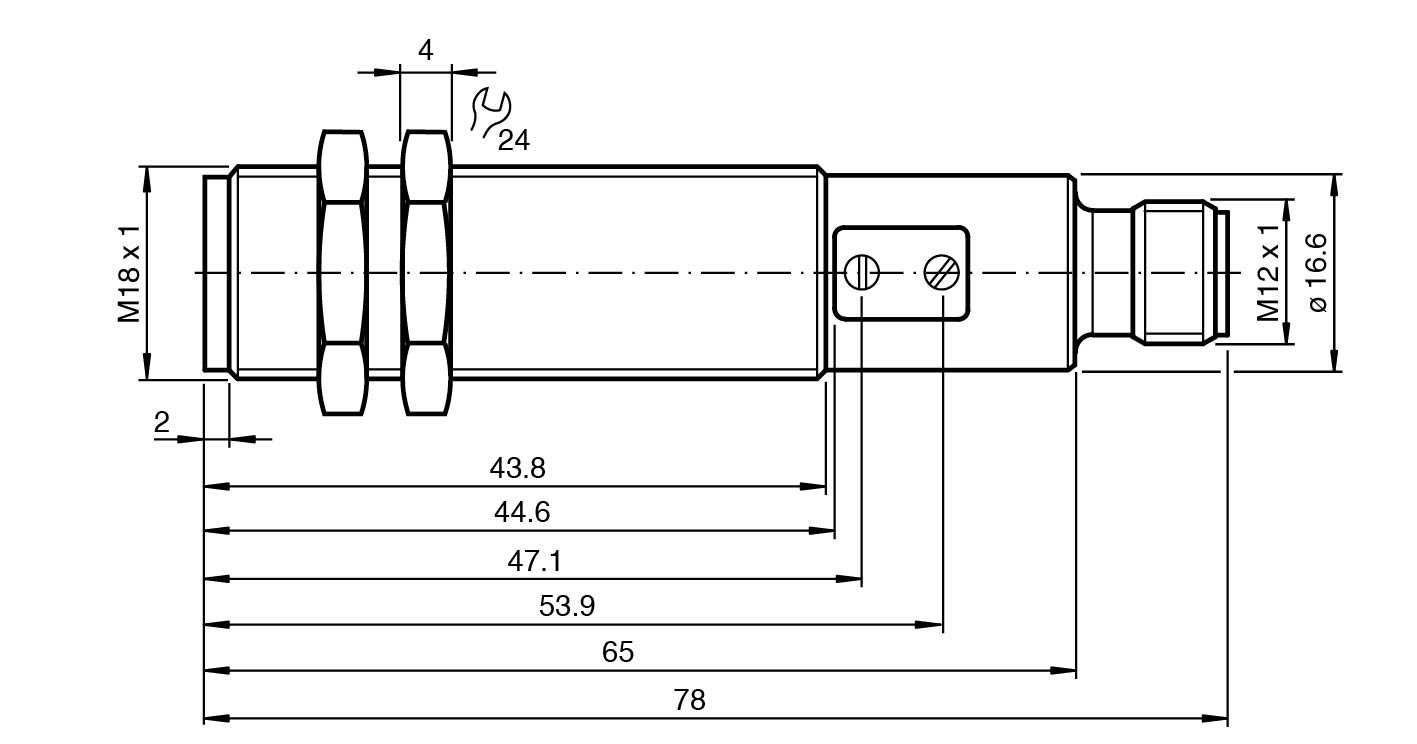

| 尺寸 | 尺寸 |
| 长度65 mm直径18 mm | 长度65 mm直径18 mm |
| 外壳 | 黄铜，镀镍 |
| 光学端面 | PMMA |
| 长度 | 65 mm |
| 直径 | 18 mm |
