TECHNICAL DATA
规格参数
通用规格
| 传感器范围 | 可达 70 mm (LMR 18-3.2-1.0-K4) |
|---|---|
| 检测范围 | 可达 300 mm (LME 18-2.3-0.5-K3) |
| 光源 | LED， 650 nm 可见红光 |
| 光源类型 | 调制可见红光 |
| 发散角 | 26 ° |
| 光学端面 | 向前直射 |
| 环境光限制 | 30000 Lux |
| 迟滞 | < 15 % |
| MTTFd | 700 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED，如果发生短路则闪烁 |
| 功能指示灯 | 黄色 LED，当接收器接收到光时亮起 |
| 控制元件 | 灵敏度调节器，亮通/暗通开关 |
| 工作电压 | 10 ... 30 V DC ， 2 级 |
| 纹波 | 10 % |
| 空载电流 | < 35 mA |
| 防护等级 | II ， 当污染等级为 1-2 级（符合 IEC 60664-1 标准）时，额定电压 ≤ 50 V AC |
| 开关类型 | 亮通/暗通，可切换 |
| 信号输出 | 推挽（4 合 1）输出 短路保护 过电压保护 |
| 开关电压 | 30 V DC |
| 开关电流 | 最大 200 mA |
| 电压降 | ≤ 2,5 V DC |
| 开关频率 | 500 Hz |
| 响应时间 | 1 ms |
| 产品标准 | EN 60947-5-2 |
| UL 认证 | cULus 认证，1 类机壳 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -30 ... 70 °C (-22 ... 158 °F) |
| 防护等级 | IP67 |
| 连接 | M12 连接器，4 针 |
| 材料 | 材料 |
| 外壳黄铜，镀镍光学端面塑料 | 外壳黄铜，镀镍光学端面塑料 |
| 质量 | 60 g |

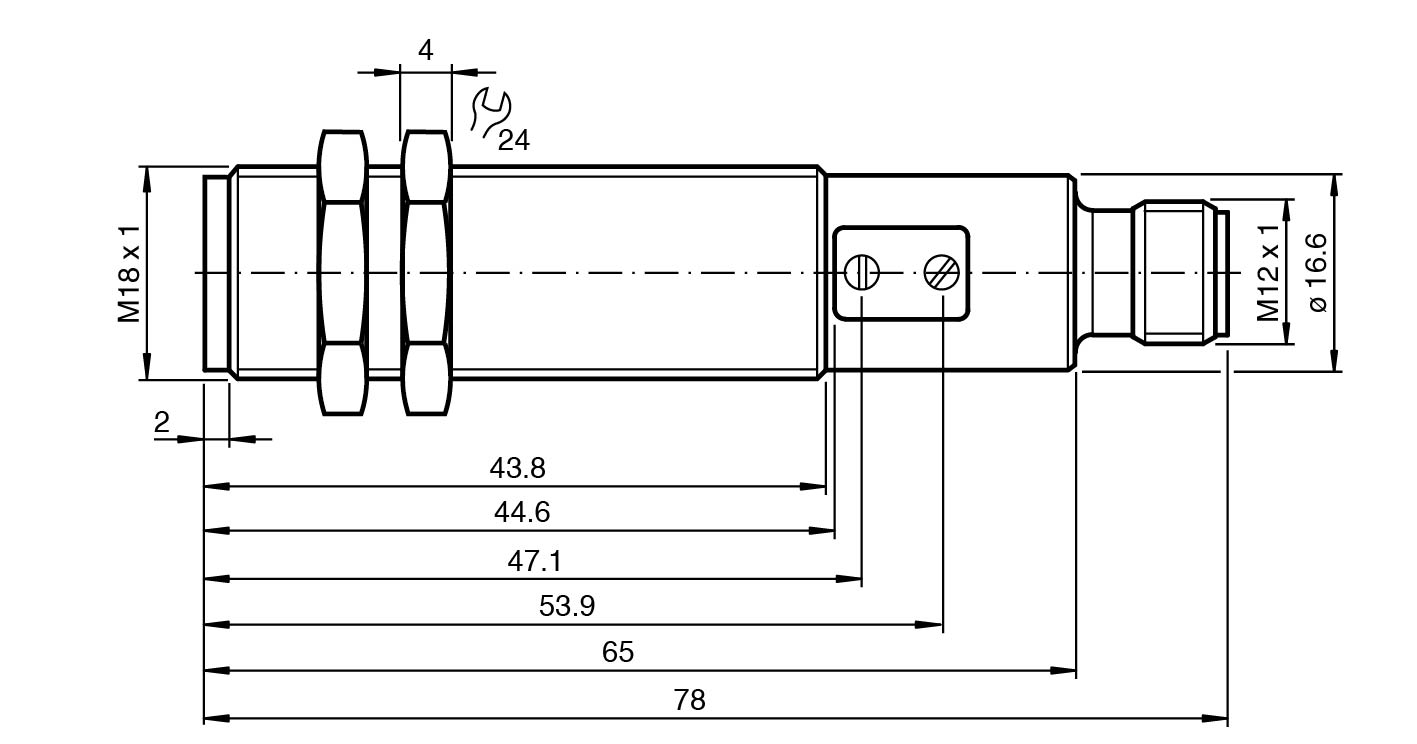

| 尺寸 | 尺寸 |
| 长度65 mm直径18 mm | 长度65 mm直径18 mm |
| 外壳 | 黄铜，镀镍 |
| 光学端面 | 塑料 |
| 长度 | 65 mm |
| 直径 | 18 mm |
