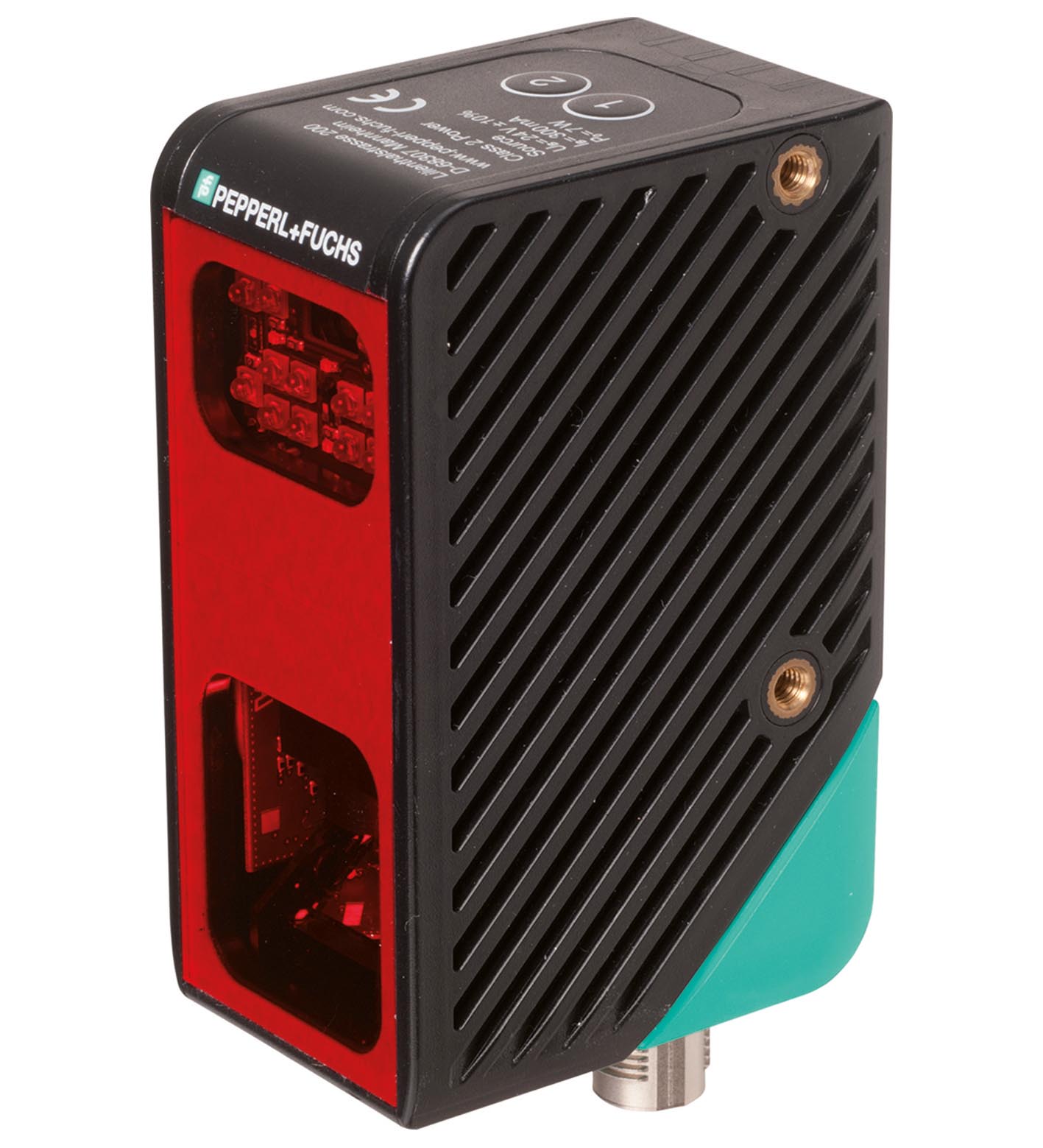

TECHNICAL DATA
规格参数
通用规格
| 测量范围 | X = 60 ... 345 mm ; Z = 100 ... 700 mm |
|---|---|
| 光源 | 激光二极管 |
| 光源类型 | 红色激光 + 内置 LED 灯 红色 650 nm |
| 激光额定值 | 激光额定值 |
| 注意可见 激光辐射有害 ， 切勿直视激光束 切勿直接使用光学仪器查看激光等级1波长测量激光： 660 nm光束发散± 16 °脉冲长度< 3 ms重复率< 30 Hz最大光功率输出15 mW最大脉冲能量< 4,5 µJ激光监控当激光电流过高时，安全系统会关闭激光 | 注意可见 激光辐射有害 ， 切勿直视激光束 切勿直接使用光学仪器查看激光等级1波长测量激光： 660 nm光束发散± 16 °脉冲长度< 3 ms重复率< 30 Hz最大光功率输出15 mW最大脉冲能量< 4,5 µJ激光监控当激光电流过高时，安全系统会关闭激光 |
| 扫描速率 | 30 s-1 |
| 分辨率 | X>0.1 mm；100 mm 距离时 Z>0.2 mmX>0.3 mm；400 mm 距离时 Z>2.0 mmX>0.5 mm；700 mm 距离时 Z>5 mm |
| 注意 | 可见 激光辐射有害 ， 切勿直视激光束 切勿直接使用光学仪器查看 |
| 激光等级 | 1 |
| 波长 | 测量激光： 660 nm |
| 光束发散 | ± 16 ° |
| 脉冲长度 | < 3 ms |
| 重复率 | < 30 Hz |
| 最大光功率输出 | 15 mW |
| 最大脉冲能量 | < 4,5 µJ |
| 激光监控 | 当激光电流过高时，安全系统会关闭激光 |
| 摄像头 | 摄像头 |
| 像素数量1280 x 960 像素 | 像素数量1280 x 960 像素 |
| 像素数量 | 1280 x 960 像素 |
| MTTFd | 20 a |
| 任务时间 (TM) | 10 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED |
| 诊断指示器 | 黄色/红色 LED |
| 功能指示灯 | 触发： 黄色 LED |
| 控制元件 | 2 个按钮 |
| 工作电压 | 24 V ± 20% ， PELV |
| 空载电流 | 最大 250 mA |
| 功耗 | 最大 6 W ， 无负载的输出 |
| 接口类型 | 以太网 |
| 协议 | TCP/IP |
| 传输速率 | 100 MBit/s |
| 输入电压 | 24 V |
| 编号/类型 | 外部触发 |
| 开关阈值 | 低：< 2.5 V，高：> 8 V |
| 符合标准 | 符合标准 |
| 抗扰度EN 61000-6-2:2005发射干扰EN 61000-6-4:2007/A1:2011防护等级EN 60529耐冲击和抗振EN 60068-2-27:2009激光等级IEC 60825-1:2014 | 抗扰度EN 61000-6-2:2005发射干扰EN 61000-6-4:2007/A1:2011防护等级EN 60529耐冲击和抗振EN 60068-2-27:2009激光等级IEC 60825-1:2014 |
| 抗扰度 | EN 61000-6-2:2005 |
| 发射干扰 | EN 61000-6-4:2007/A1:2011 |
| 防护等级 | EN 60529 |
| 耐冲击和抗振 | EN 60068-2-27:2009 |
| 激光等级 | IEC 60825-1:2014 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 认证 | CE |
| 工作温度 | -20 ... 45 °C (-4 ... 113 °F) ， （无冷凝；防止透镜上结冰！） |
| 存储温度 | -20 ... 70 °C (-4 ... 158 °F) |
| 防护等级 | IP67 |

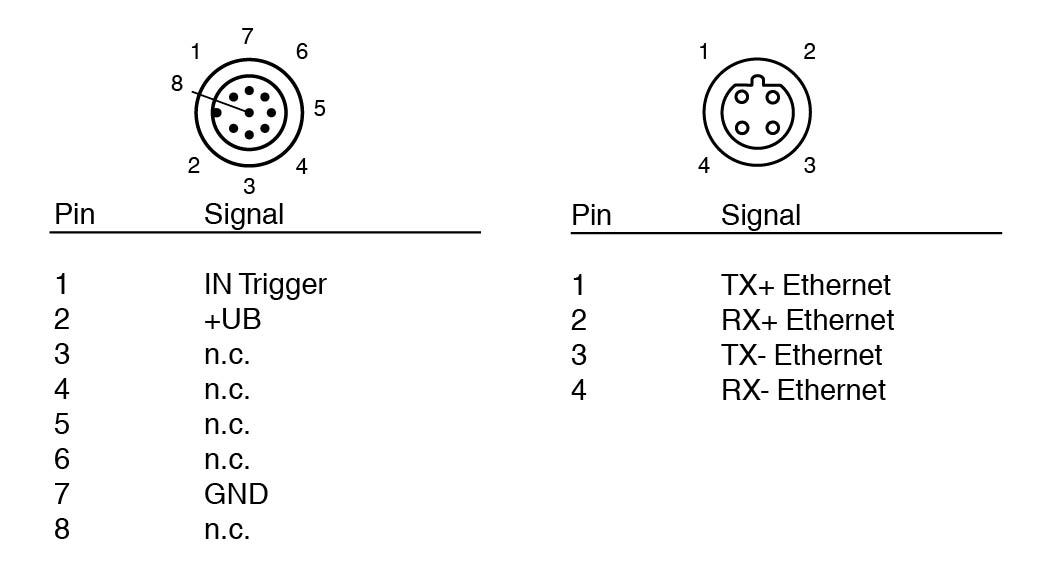

| 连接 | 8 针 M12 x 1 连接器 ( 电源 + 输入/输出 ) + 4 针 M12x1 插座，D 码 (LAN) ; 可旋转 90° ; |
| 材料 | 材料 |
| 外壳PC/ABS光学端面塑料板 | 外壳PC/ABS光学端面塑料板 |
| 质量 | 大约 125 g |
| 紧固螺丝的紧固扭矩 | max. 2 Nm |

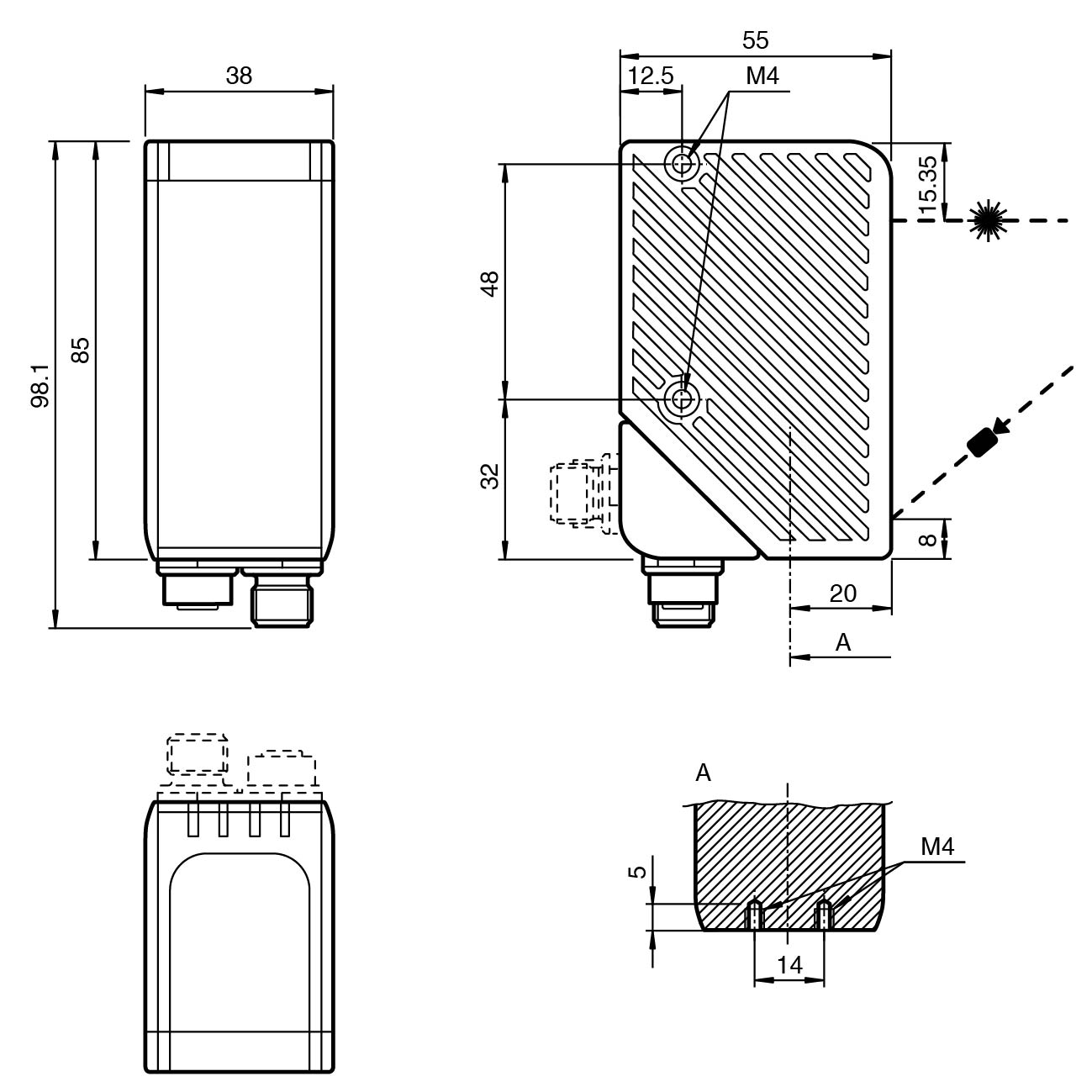

| 尺寸 | 尺寸 |
| 高度85 mm宽度38 mm深度55 mm | 高度85 mm宽度38 mm深度55 mm |
| 外壳 | PC/ABS |
| 光学端面 | 塑料板 |
| 高度 | 85 mm |
| 宽度 | 38 mm |
| 深度 | 55 mm |
| 注意 | 安全须知： - 尝试调试之前请先阅读操作说明 - 应当仅由专业人士进行安装、连接和调节 - 按照欧盟机械指令，并非安全部件 |
