产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 安装 | DIN 导轨安装 |
|---|---|
| MTTFd | 180 a |
| 任务时间 (TM) | 10 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作电压 | 10 ... 30 V DC |
| 功耗 | ≤ 3,6 W （不带读头） |
| 连接 | 控制系统 |
| 接口类型 | 以太网 |
| 协议 | EtherNet/IP |
| 传输速率 | 10 MBit/s 或 100 MBit/s |
| 数据输格式 | 二进制码 |
| 连接 | 控制系统 |
| 接口类型 | 以太网 |
| 协议 | EtherNet/IP |
| 传输速率 | 10 MBit/s 或 100 MBit/s |
| 数据输格式 | 二进制码 |
| 连接 | 传感器 |
| 接口类型 | RS485 |
| 协议 | 半工 |
| 传输速率 | 230 kBit/s |
| RS485 终端电阻 | 可切换 |
| 读头的刷新周期 | 1 ms |
| 发射干扰 | EN 55011, cl. A:2007 |
| 抗扰度 | EN 61000-6-2:2005 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 工作温度 | -25 ... 85 °C (-13 ... 185 °F) ，无冷凝 |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 相对湿度 | ≤ 80 % |

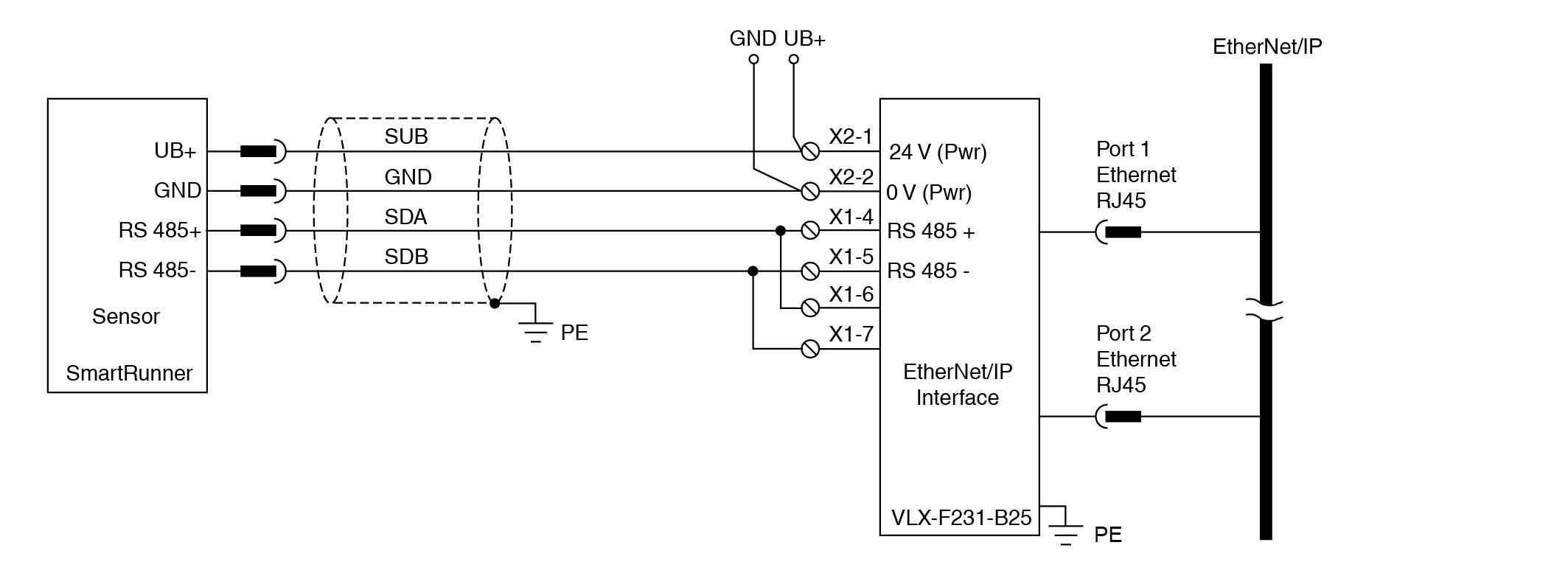

| 连接类型 | 接口 1 和 2： RJ-45 插座，8 针 接口 3： 端接 ≤ 2.5 mm2 接口 4： 端子连接，2 针 |
| 防护等级 | IP20 |
| 材料 | 塑料 |
| 安装位置 | 任何位置 |
| 质量 | 大约 140 g |

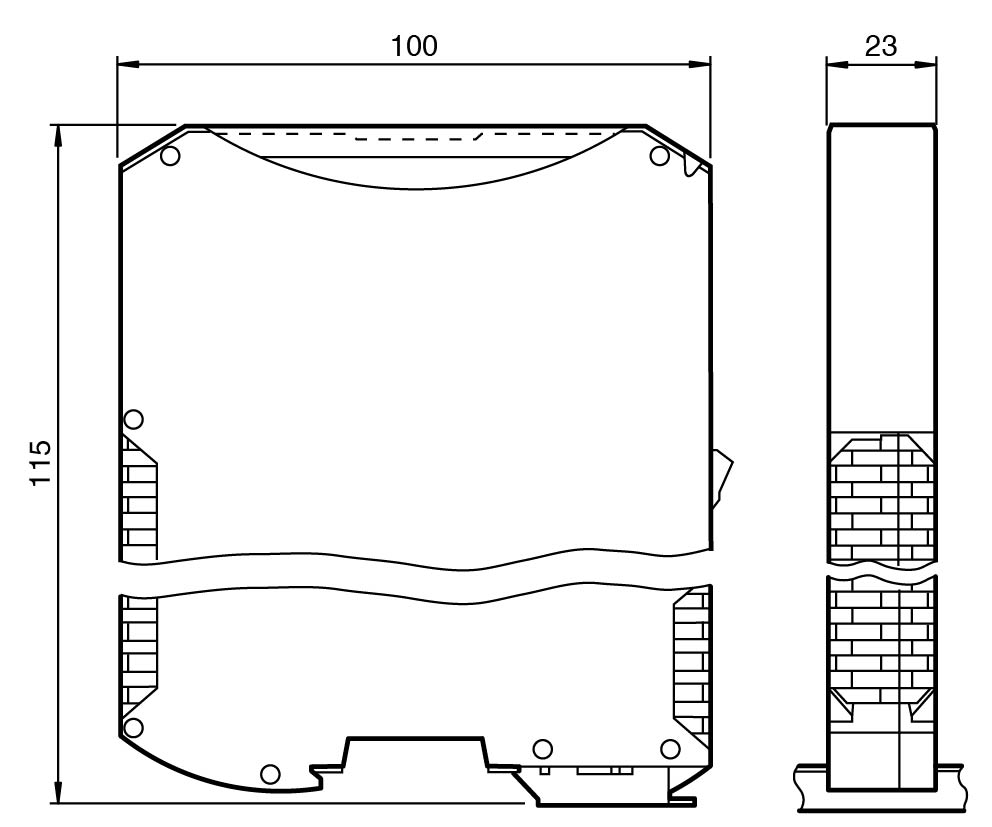

| 尺寸 | 尺寸 |
| 宽度23 mm深度115 mm | 宽度23 mm深度115 mm |
| 宽度 | 23 mm |
| 深度 | 115 mm |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
