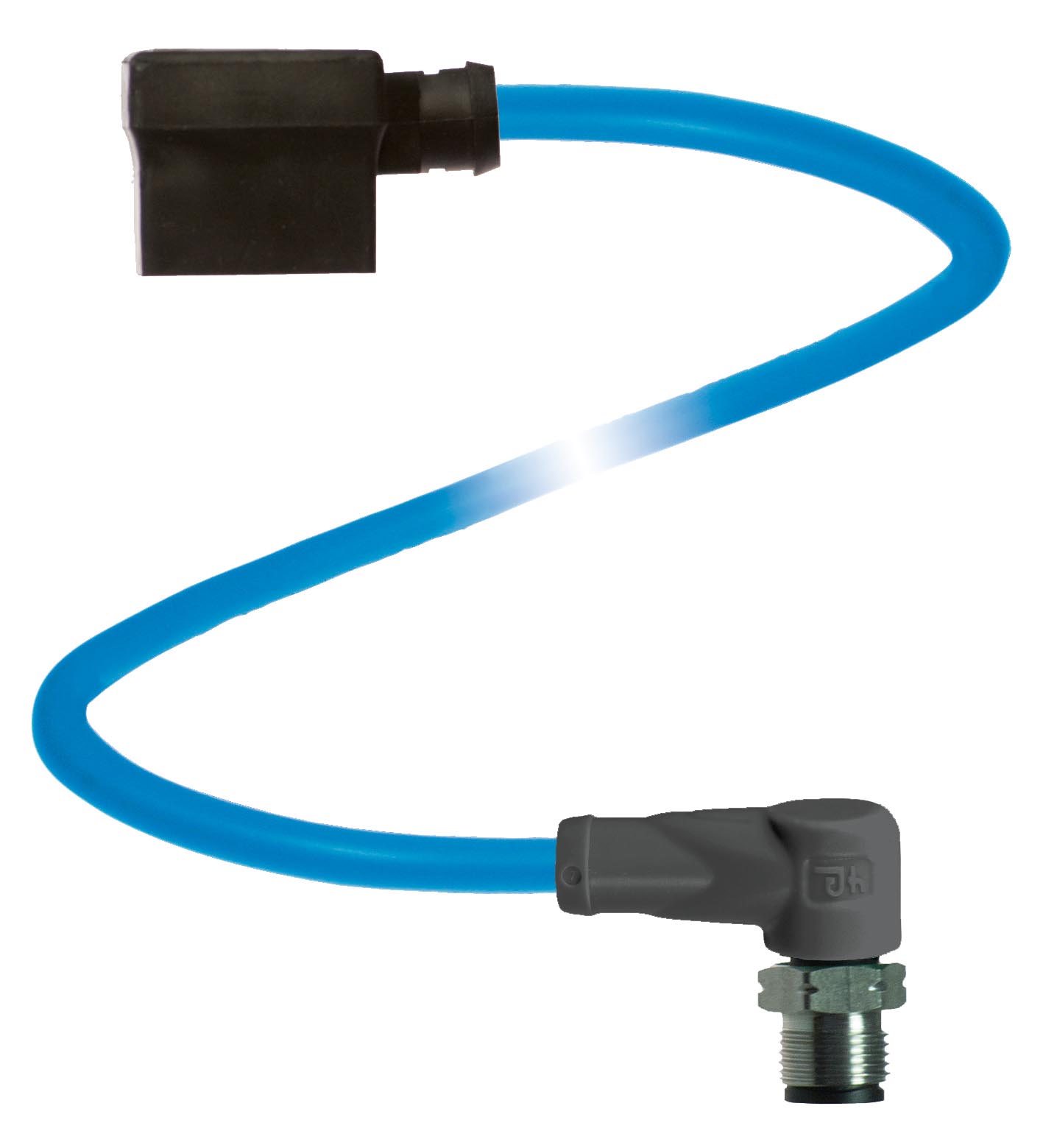

TECHNICAL DATA
规格参数
通用规格
| 连接器 1 | 连接器 1 |
|---|---|
| 连接阀门连接器 DIN样式直角锁定螺钉连接针脚数2 + PE | 连接阀门连接器 DIN样式直角锁定螺钉连接针脚数2 + PE |
| 连接器 2 | 连接器 2 |
| 连接公头连接器结构类型M12样式直角锁定螺钉连接针脚数2编码A 码 | 连接公头连接器结构类型M12样式直角锁定螺钉连接针脚数2编码A 码 |
| 连接 | 阀门连接器 DIN |
| 样式 | 直角 |
| 锁定 | 螺钉连接 |
| 针脚数 | 2 + PE |
| 连接 | 公头连接器 |
| 结构类型 | M12 |
| 样式 | 直角 |
| 锁定 | 螺钉连接 |
| 针脚数 | 2 |
| 编码 | A 码 |
| 工作电压 | 最大 250 V AC/DC |
| 测试电压 | 1500 V eff AC |
| 工作电流 | 最大 4 A |
| 单位长度电感 | max. 0,053 Ω/m |
| 单位长度电容 | 101,8 nF/km |
| 单位长度电感 | 0,581 mH/km |
| 防护等级 | EN 60529 |
| 插头连接 | M12 x 1 连接器 : IEC 61076-2-101 阀门连接器： DIN EN 175301-803 |
| 环境温度 | 环境温度 |
| 连接器 1-40 ... 90 °C (-40 ... 194 °F)连接器 2-40 ... 90 °C (-40 ... 194 °F)固定缆线-25 ... 70 °C (-13 ... 158 °F)柔性电缆-5 ... 70 °C (23 ... 158 °F) | 连接器 1-40 ... 90 °C (-40 ... 194 °F)连接器 2-40 ... 90 °C (-40 ... 194 °F)固定缆线-25 ... 70 °C (-13 ... 158 °F)柔性电缆-5 ... 70 °C (23 ... 158 °F) |
| 存储温度 | 连接器 2 : -40 ... 125 °C (-40 ... 257 °F) : |
| 污染程度 | 3 |
| 连接器 1 | -40 ... 90 °C (-40 ... 194 °F) |
| 连接器 2 | -40 ... 90 °C (-40 ... 194 °F) |
| 固定缆线 | -25 ... 70 °C (-13 ... 158 °F) |
| 柔性电缆 | -5 ... 70 °C (23 ... 158 °F) |
| 连接器 1 | 连接器 1 |
| 拧紧扭矩0,4 Nm防护等级IP67 | 拧紧扭矩0,4 Nm防护等级IP67 |
| 连接器 2 | 连接器 2 |
| 拧紧扭矩0,6 Nm防松弛可用工具安装六角螺母 SW = 14 mm配接次数min. 100防护等级IP67 / IP68 / IP69污染程度3 | 拧紧扭矩0,6 Nm防松弛可用工具安装六角螺母 SW = 14 mm配接次数min. 100防护等级IP67 / IP68 / IP69污染程度3 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 5 级 |
| 护套直径4,8 mm弯曲半径> 10 x 电缆直径，固定式 > 15 倍缆线直径，活动护套颜色蓝色（类似于 RAL 5015）芯数2线芯横截面积0,34 mm2芯颜色1 号芯： 棕色 2 号芯： 蓝色内芯构造19 x 0,15 mm ∅长度L0,6 m电缆代码Li YY 2 x 0.34 | 护套直径4,8 mm弯曲半径> 10 x 电缆直径，固定式 > 15 倍缆线直径，活动护套颜色蓝色（类似于 RAL 5015）芯数2线芯横截面积0,34 mm2芯颜色1 号芯： 棕色 2 号芯： 蓝色内芯构造19 x 0,15 mm ∅长度L0,6 m电缆代码Li YY 2 x 0.34 |
| 质量 | 51,96 g |
| 拧紧扭矩 | 0,4 Nm |
| 防护等级 | IP67 |
| 拧紧扭矩 | 0,6 Nm |
| 防松弛 | 可用 |
| 工具安装 | 六角螺母 SW = 14 mm |
| 配接次数 | min. 100 |
| 防护等级 | IP67 / IP68 / IP69 |
| 污染程度 | 3 |
| 护套直径 | 4,8 mm |
| 弯曲半径 | > 10 x 电缆直径，固定式 > 15 倍缆线直径，活动 |
| 护套颜色 | 蓝色（类似于 RAL 5015） |
| 芯数 | 2 |
| 线芯横截面积 | 0,34 mm2 |

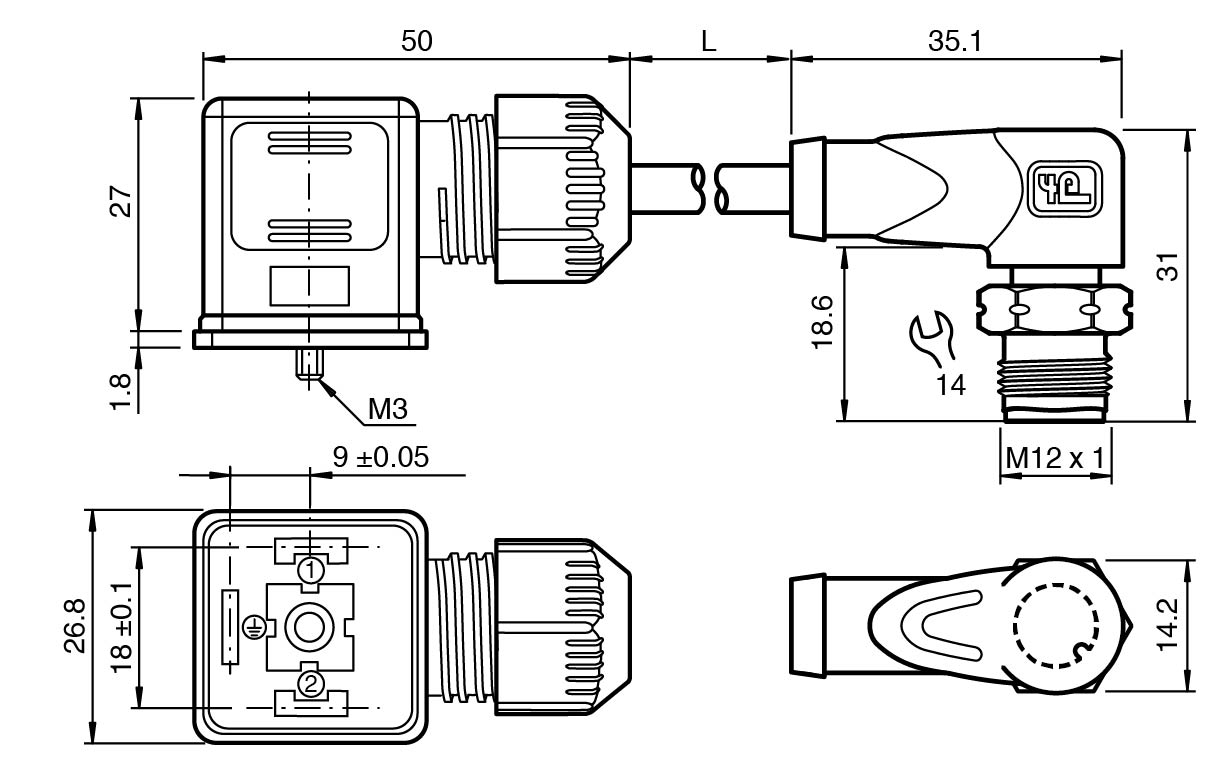

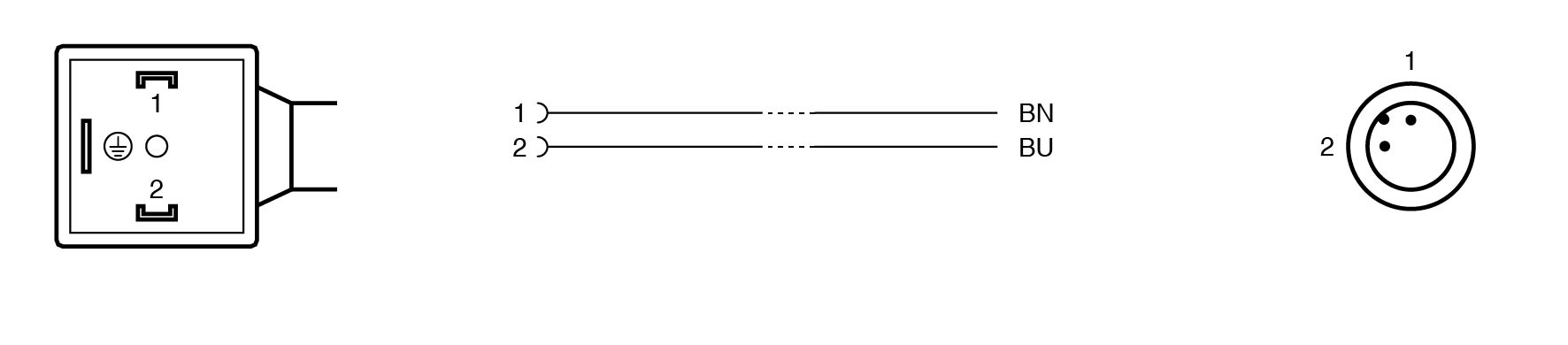

| 芯颜色 | 1 号芯： 棕色 2 号芯： 蓝色 |
| 内芯构造 | 19 x 0,15 mm ∅ |
| 长度 | 0,6 m |
| 电缆代码 | Li YY 2 x 0.34 |
| 连接器 1 | 连接器 1 |
| 主体PA，黑色密封件NBR接触表面银 | 主体PA，黑色密封件NBR接触表面银 |
| 连接器 2 | 连接器 2 |
| 滚花螺钉连接不锈钢 1.4404 / AISI 316L主体TPU，黑色接触表面金易燃性V-2 | 滚花螺钉连接不锈钢 1.4404 / AISI 316L主体TPU，黑色接触表面金易燃性V-2 |
| 电缆 | 电缆 |
| 护套PVC磁芯绝缘PVC | 护套PVC磁芯绝缘PVC |
| 主体 | PA，黑色 |
| 密封件 | NBR |
| 接触表面 | 银 |
| 滚花螺钉连接 | 不锈钢 1.4404 / AISI 316L |
| 主体 | TPU，黑色 |
| 接触表面 | 金 |
| 易燃性 | V-2 |
| 护套 | PVC |
| 磁芯绝缘 | PVC |
