倍加福

VMA-2+P/Z2-3M-PUR-O3

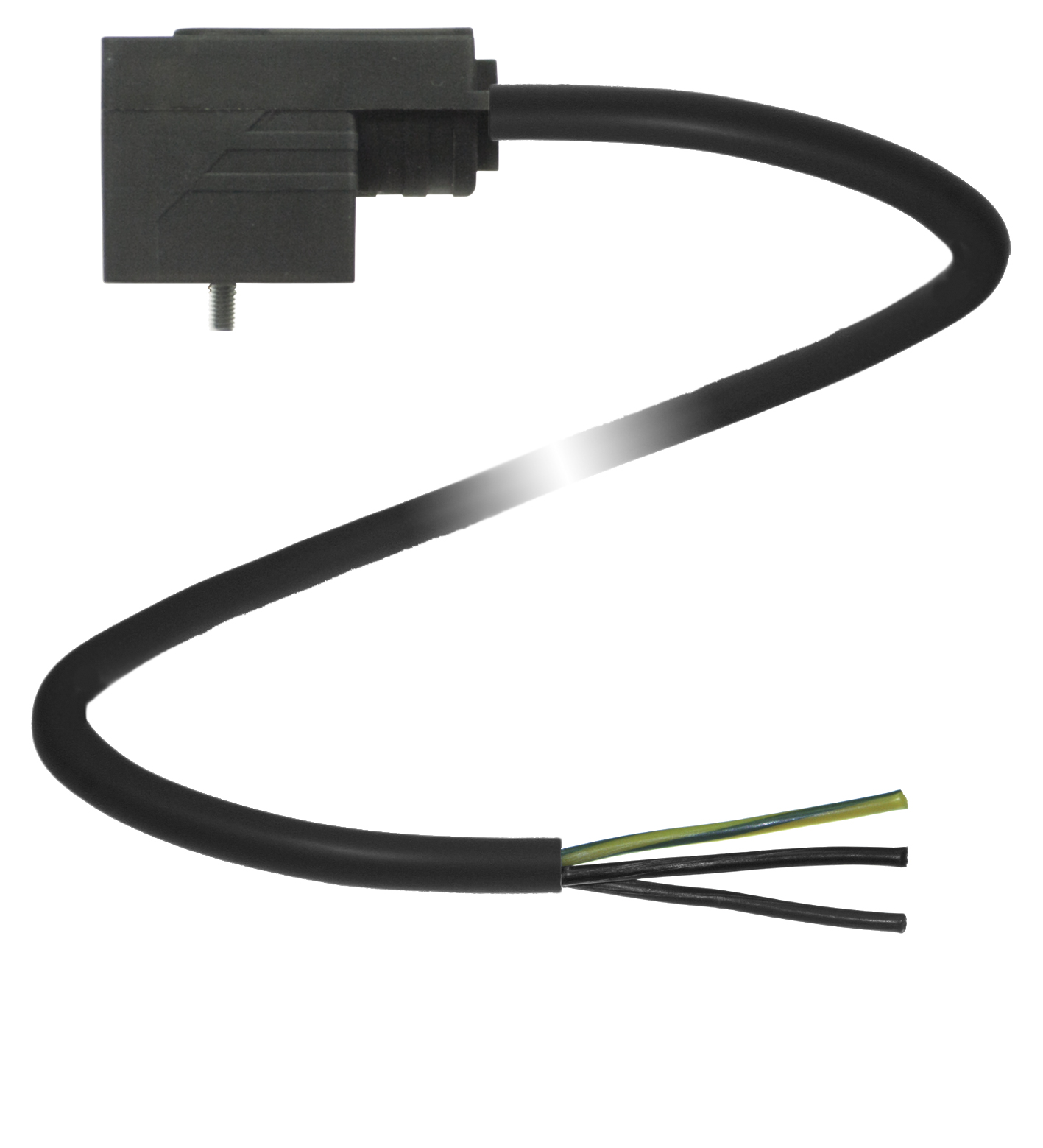

VMA-2+P/Z2-3M-PUR-O3 阀门连接器线组

订货号: 285346
产品分类: 电磁阀接头

阀门连接器，A 型，齐纳二极管，LED 2 针 + PE，PUR 黑色缆线，耐油，室外用

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接阀门连接器 DIN结构类型A 型阀门连接器样式直角锁定螺钉连接针脚数2 + PE	连接阀门连接器 DIN结构类型A 型阀门连接器样式直角锁定螺钉连接针脚数2 + PE
连接器 2	连接器 2
连接电缆尾部定制护套剥皮 50 mm	连接电缆尾部定制护套剥皮 50 mm
连接	阀门连接器 DIN
结构类型	A 型阀门连接器
样式	直角
锁定	螺钉连接
针脚数	2 + PE
连接	电缆尾部
定制	护套剥皮 50 mm
黄色 LED	功能显示
工作电压	最大 24 V AC/DC
工作电流	最大 4 A
抑制	齐纳二级管
防护等级	EN 60529
插头连接	阀门连接器： DIN EN 175301-803
易燃性	UL 94
无卤	DIN VDE 0472-815 ， DIN EN 50267-2-1
耐油	DIN EN 50306-1 ， DIN EN 60811-2-1
环境温度	环境温度
插塞式连接器-40 ... 85 °C (-40 ... 185 °F)固定缆线-40 ... 105 °C (-40 ... 221 °F)柔性电缆-15 ... 105 °C (5 ... 221 °F)	插塞式连接器-40 ... 85 °C (-40 ... 185 °F)固定缆线-40 ... 105 °C (-40 ... 221 °F)柔性电缆-15 ... 105 °C (5 ... 221 °F)
污染程度	3
插塞式连接器	-40 ... 85 °C (-40 ... 185 °F)
固定缆线	-40 ... 105 °C (-40 ... 221 °F)
柔性电缆	-15 ... 105 °C (5 ... 221 °F)
插塞式连接器	插塞式连接器
拧紧扭矩0,6 Nm工具安装螺丝 M3 x 29	拧紧扭矩0,6 Nm工具安装螺丝 M3 x 29
防护等级	IP65/IP67/IP68
电缆	符合 IEC/EN 60228 (DIN VDE 0295) 5 级
护套直径5,9 mm弯曲半径> 15 倍缆线直径，活动 > 10 x 电缆直径，固定式护套颜色黑色（与 RAL 9005 相似）芯数3线芯横截面积0,5 mm2芯颜色1 号芯：黑色 1 2 号芯：黑色 2 3 号芯：绿色/黄色内芯构造16 x 0,2 mm ∅长度L3 m电缆代码LI9Y 3x0.50 mm2 11Y	护套直径5,9 mm弯曲半径> 15 倍缆线直径，活动 > 10 x 电缆直径，固定式护套颜色黑色（与 RAL 9005 相似）芯数3线芯横截面积0,5 mm2芯颜色1 号芯：黑色 1 2 号芯：黑色 2 3 号芯：绿色/黄色内芯构造16 x 0,2 mm ∅长度L3 m电缆代码LI9Y 3x0.50 mm2 11Y
质量	248,5 g
拧紧扭矩	0,6 Nm
工具安装	螺丝 M3 x 29
护套直径	5,9 mm
弯曲半径	> 15 倍缆线直径，活动 > 10 x 电缆直径，固定式
护套颜色	黑色（与 RAL 9005 相似）
芯数	3
线芯横截面积	0,5 mm2
芯颜色	1 号芯：黑色 1 2 号芯：黑色 2 3 号芯：绿色/黄色
内芯构造	16 x 0,2 mm ∅
长度	3 m
电缆代码	LI9Y 3x0.50 mm2 11Y
无卤	是
插塞式连接器	插塞式连接器
滚花螺钉连接不锈钢 1.4404 / AISI 316L主体TPU，黑色密封件TPU ，模制接触表面锡易燃性V-0	滚花螺钉连接不锈钢 1.4404 / AISI 316L主体TPU，黑色密封件TPU ，模制接触表面锡易燃性V-0
电缆	电缆
护套PUR线芯镀锡铜线磁芯绝缘PP耐紫外线是额定电阻良好耐油是耐微生物是耐水解是易燃性V-0	护套PUR线芯镀锡铜线磁芯绝缘PP耐紫外线是额定电阻良好耐油是耐微生物是耐水解是易燃性V-0
滚花螺钉连接	不锈钢 1.4404 / AISI 316L
主体	TPU，黑色
密封件	TPU ，模制
接触表面	锡
易燃性	V-0
护套	PUR
线芯	镀锡铜线
磁芯绝缘	PP
耐紫外线	是
额定电阻	良好
耐油	是
耐微生物	是
耐水解	是
易燃性	V-0
