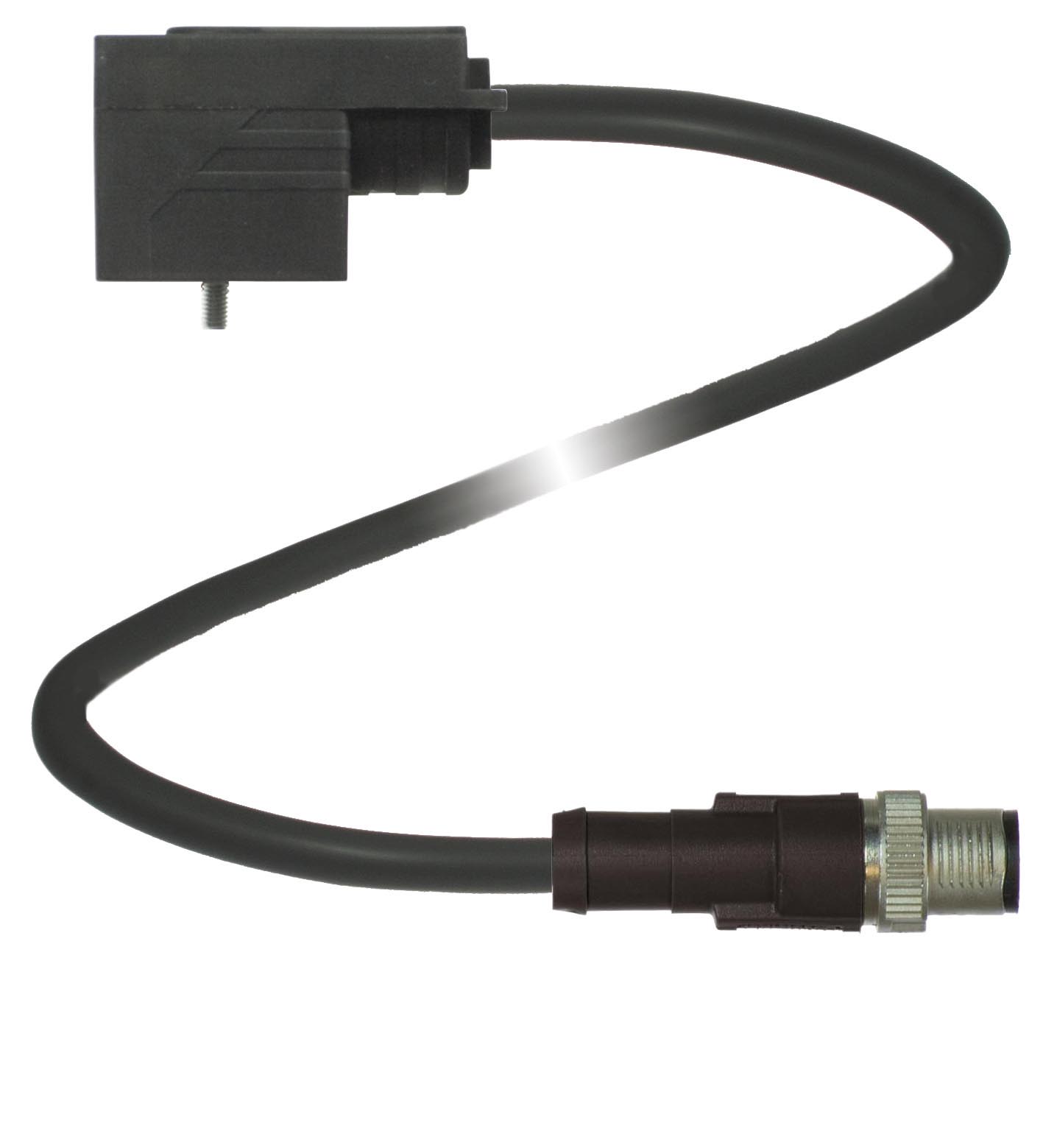

TECHNICAL DATA
规格参数
通用规格
| 连接器 1 | 连接器 1 |
|---|---|
| 连接阀门连接器 DIN结构类型B 型样式直角锁定螺钉连接针脚数2 + PE | 连接阀门连接器 DIN结构类型B 型样式直角锁定螺钉连接针脚数2 + PE |
| 连接器 2 | 连接器 2 |
| 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数3编码A 码 | 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数3编码A 码 |
| 连接 | 阀门连接器 DIN |
| 结构类型 | B 型 |
| 样式 | 直角 |
| 锁定 | 螺钉连接 |
| 针脚数 | 2 + PE |
| 连接 | 公头连接器 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 3 |
| 编码 | A 码 |

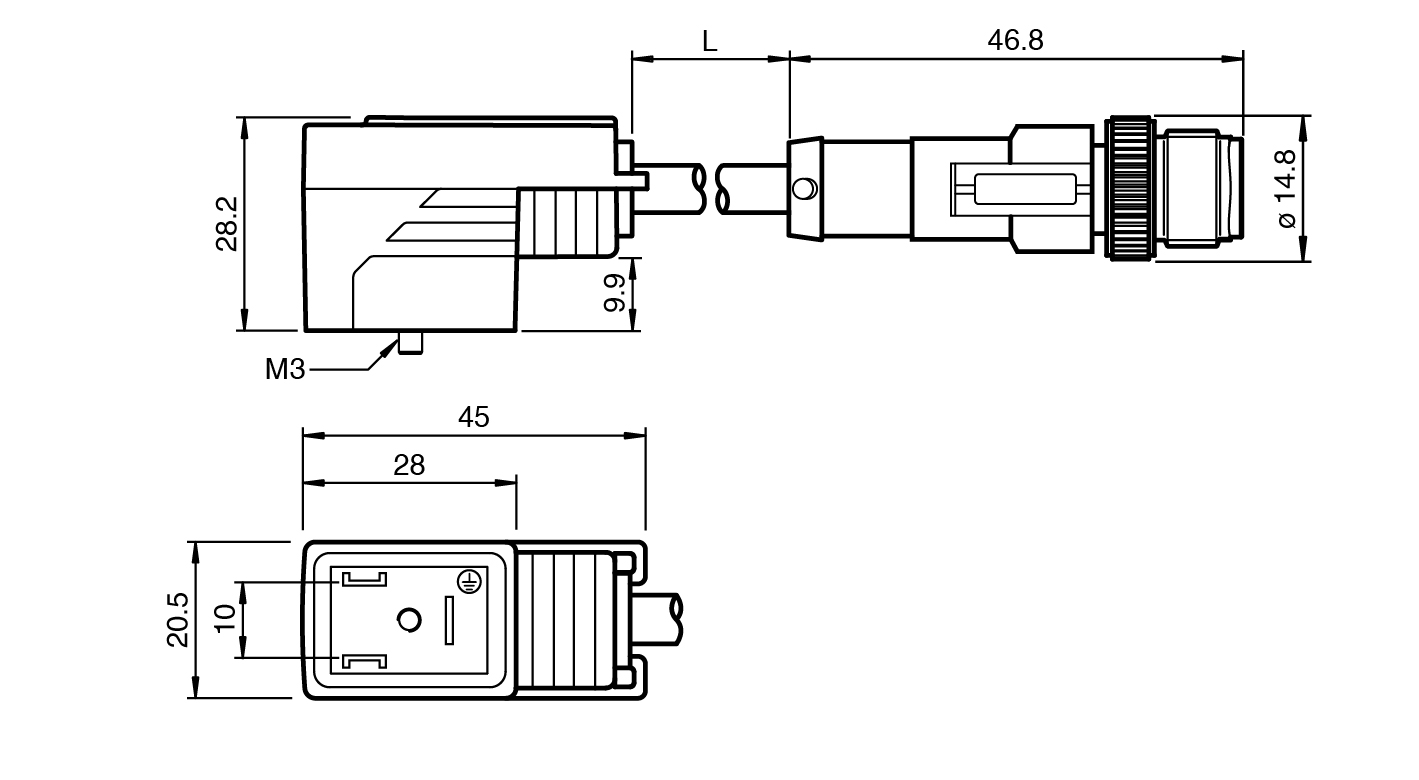

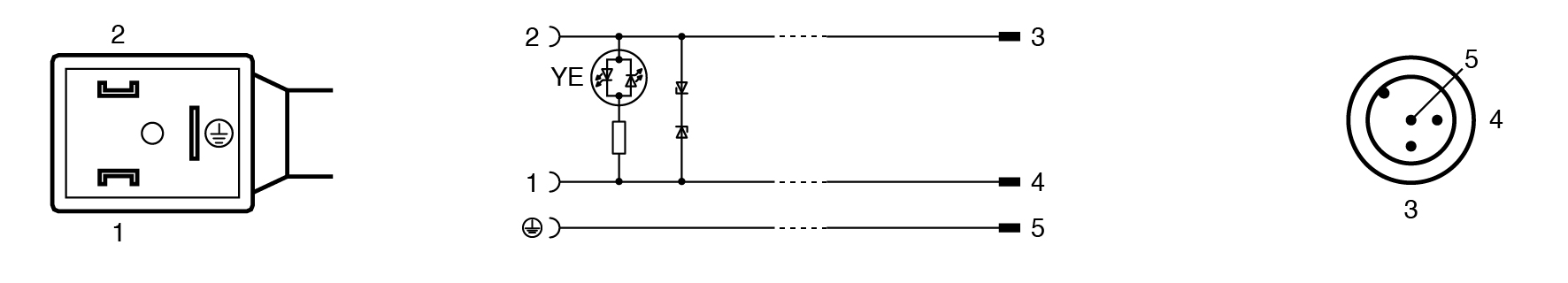

| 黄色 LED | 运行显示 |
| 工作电压 | 24 V AC/DC |
| 工作电流 | 最大 4 A |
| 抑制 | 齐纳二级管 |
| 防护等级 | EN 60529 |
| 插头连接 | 阀门连接器： DIN EN 175301-803 M12 x 1 连接器 : IEC 61076-2-101 |
| 易燃性 | DIN VDE 0482 ， DIN EN 50265-2-1 ， UL 94 |
| 无卤 | DIN VDE 0472-815 |
| 耐紫外线 | DIN EN ISO 4892-2-A |
| 耐油 | DIN EN 60811-2-1 |
| 环境温度 | 环境温度 |
| 连接器 1-20 ... 85 °C (-4 ... 185 °F)连接器 2-25 ... 90 °C (-13 ... 194 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-20 ... 80 °C (-4 ... 176 °F) | 连接器 1-20 ... 85 °C (-4 ... 185 °F)连接器 2-25 ... 90 °C (-13 ... 194 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-20 ... 80 °C (-4 ... 176 °F) |
| 污染程度 | 3 |
| 连接器 1 | -20 ... 85 °C (-4 ... 185 °F) |
| 连接器 2 | -25 ... 90 °C (-13 ... 194 °F) |
| 固定缆线 | -40 ... 80 °C (-40 ... 176 °F) |
| 柔性电缆 | -20 ... 80 °C (-4 ... 176 °F) |
| 连接器 1 | 连接器 1 |
| 拧紧扭矩0,6 Nm工具安装螺丝 M3 x 29配接次数min. 100 | 拧紧扭矩0,6 Nm工具安装螺丝 M3 x 29配接次数min. 100 |
| 连接器 2 | 连接器 2 |
| 拧紧扭矩0,6 Nm工具安装直纹滚花配接次数min. 100 | 拧紧扭矩0,6 Nm工具安装直纹滚花配接次数min. 100 |
| 防护等级 | IP65/IP67 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 5 级 |
| 护套直径4,5 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式护套颜色黑色（与 RAL 7021 相似）芯数3线芯横截面积0,5 mm2芯颜色1-4 号芯： 黑色 2-3 号芯： 黑色 PE-5 芯线： 绿色/黄色内芯构造28 x 0,15 mm ∅长度L0,6 m电缆代码LI9Y 3x0.50 mm2 11Y | 护套直径4,5 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式护套颜色黑色（与 RAL 7021 相似）芯数3线芯横截面积0,5 mm2芯颜色1-4 号芯： 黑色 2-3 号芯： 黑色 PE-5 芯线： 绿色/黄色内芯构造28 x 0,15 mm ∅长度L0,6 m电缆代码LI9Y 3x0.50 mm2 11Y |
| 拖链适用性 | 拖链适用性 |
| 牵引链循环min. 15000000运动速度max. 5 m/s导线距离0,9 m加速度max. 30 m/s2 | 牵引链循环min. 15000000运动速度max. 5 m/s导线距离0,9 m加速度max. 30 m/s2 |
| 质量 | 46 g |
| 拧紧扭矩 | 0,6 Nm |
| 工具安装 | 螺丝 M3 x 29 |
| 配接次数 | min. 100 |
| 拧紧扭矩 | 0,6 Nm |
| 工具安装 | 直纹滚花 |
| 配接次数 | min. 100 |
| 护套直径 | 4,5 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式 |
| 护套颜色 | 黑色（与 RAL 7021 相似） |
| 芯数 | 3 |
| 线芯横截面积 | 0,5 mm2 |
| 芯颜色 | 1-4 号芯： 黑色 2-3 号芯： 黑色 PE-5 芯线： 绿色/黄色 |
| 内芯构造 | 28 x 0,15 mm ∅ |
| 长度 | 0,6 m |
| 电缆代码 | LI9Y 3x0.50 mm2 11Y |
| 牵引链循环 | min. 15000000 |
| 运动速度 | max. 5 m/s |
| 导线距离 | 0,9 m |
| 加速度 | max. 30 m/s2 |
| 无卤 | 是 |
| 连接器 1 | 连接器 1 |
| 主体TPU，黑色密封件TPU ， 模制接触表面锡易燃性V-0 | 主体TPU，黑色密封件TPU ， 模制接触表面锡易燃性V-0 |
| 连接器 2 | 连接器 2 |
| 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面镍/金易燃性HB | 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面镍/金易燃性HB |
| 电缆 | 电缆 |
| 护套PUR线芯裸铜 (Cu)磁芯绝缘PP耐紫外线是耐油良好易燃性V-0 | 护套PUR线芯裸铜 (Cu)磁芯绝缘PP耐紫外线是耐油良好易燃性V-0 |
| 主体 | TPU，黑色 |
| 密封件 | TPU ， 模制 |
| 接触表面 | 锡 |
| 易燃性 | V-0 |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | TPU，黑色 |
| 接触表面 | 镍/金 |
| 易燃性 | HB |
| 护套 | PUR |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PP |
| 耐紫外线 | 是 |
| 耐油 | 良好 |
| 易燃性 | V-0 |
