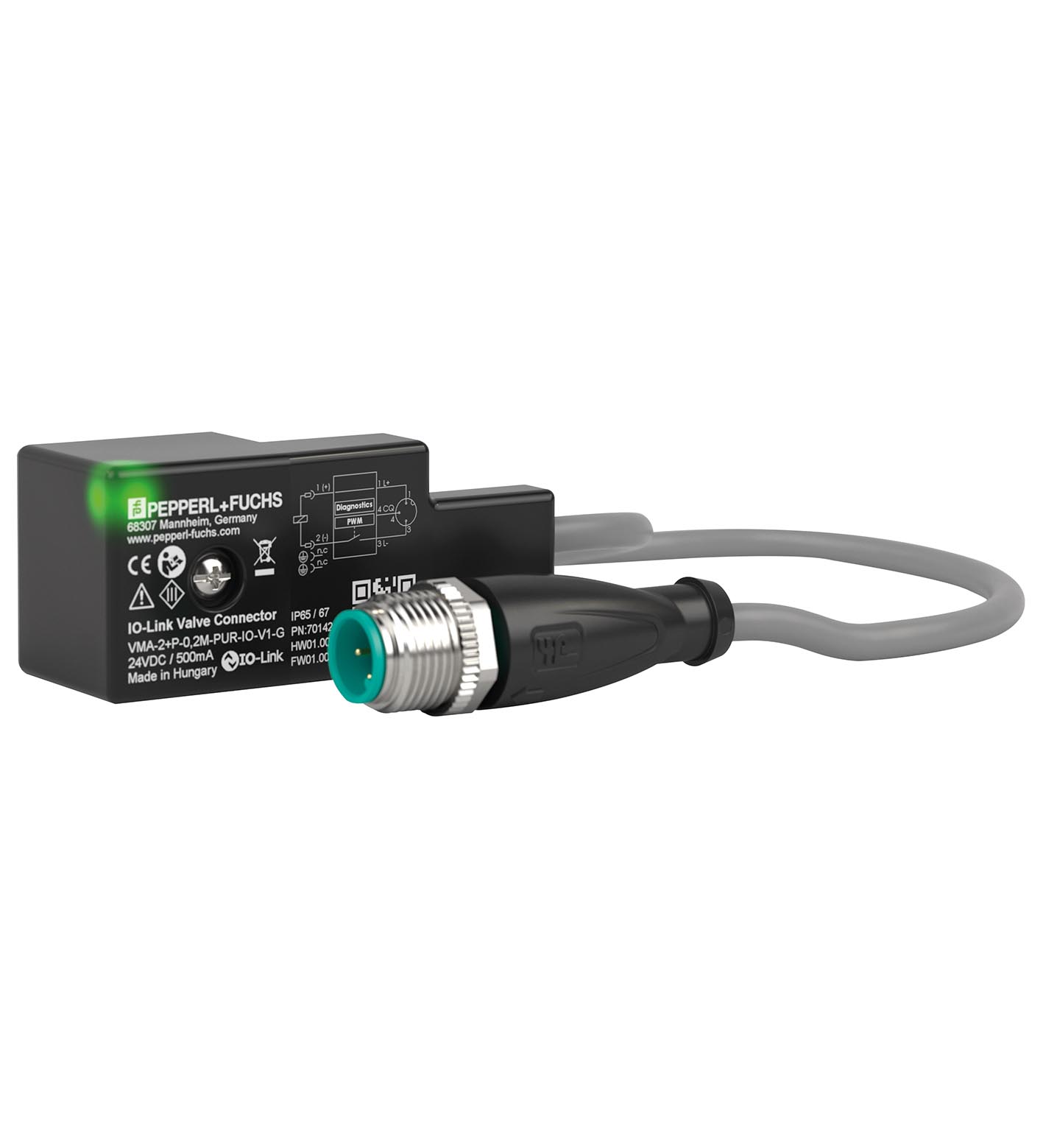

产品数据表
Datasheet
已就绪 · 可下载下载文件

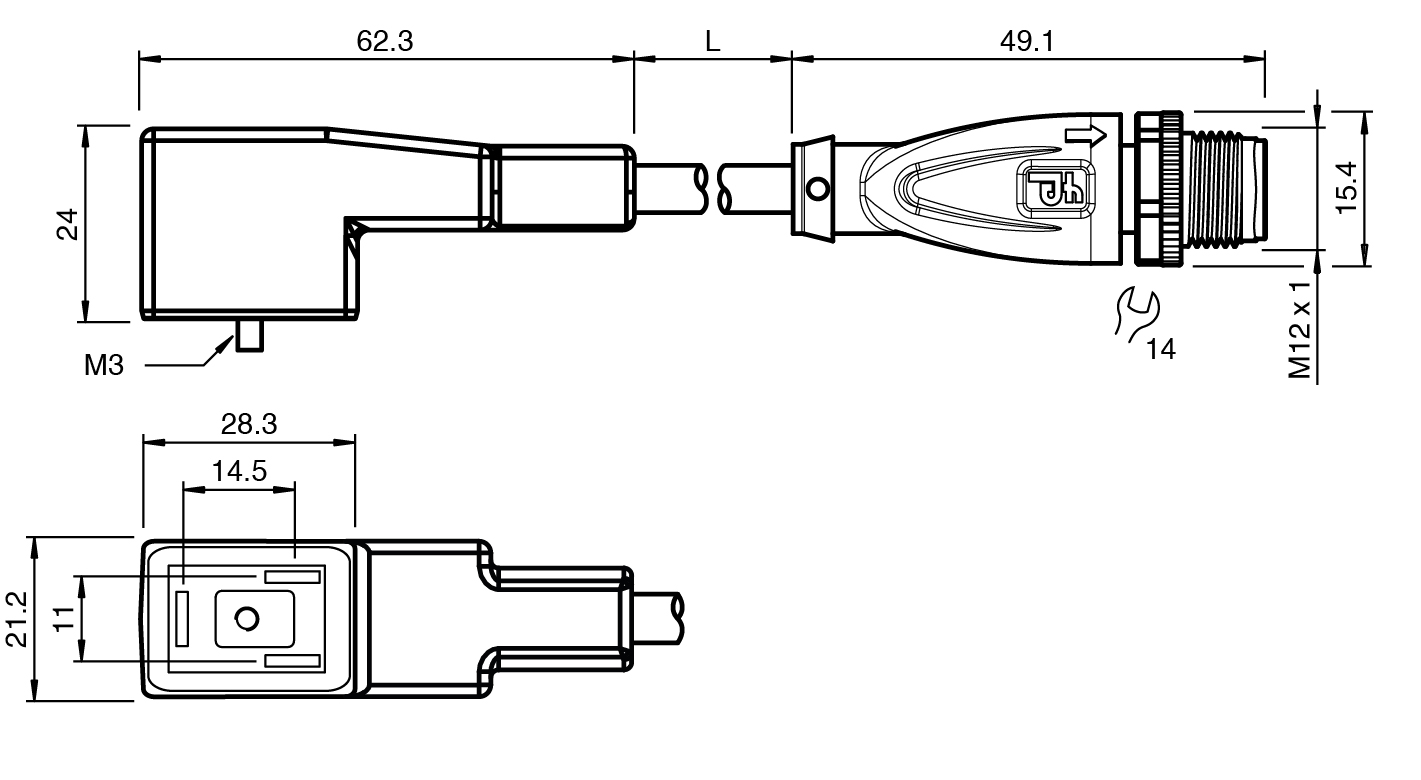

TECHNICAL DATA
规格参数
通用规格

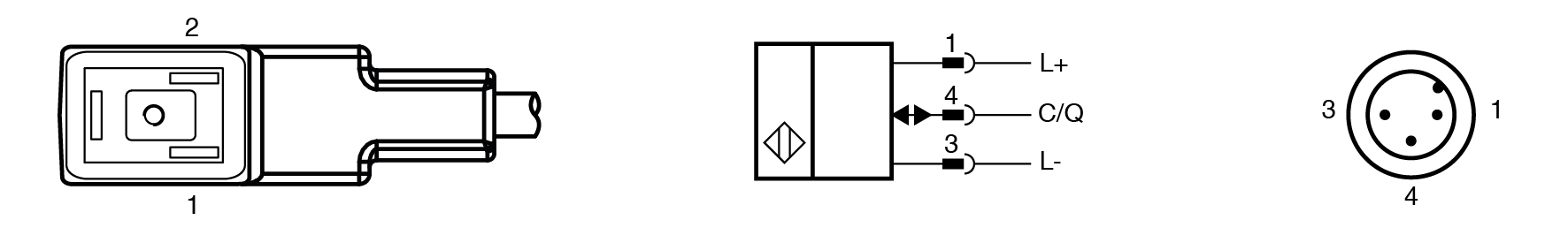

| 连接器 1 | 连接器 1 |
|---|---|
| 连接工业阀门连接器结构类型B 型 (Ind)样式直角锁定螺钉连接针脚数2 | 连接工业阀门连接器结构类型B 型 (Ind)样式直角锁定螺钉连接针脚数2 |
| 连接器 2 | 连接器 2 |
| 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数3编码A 码 | 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数3编码A 码 |
| 连接 | 工业阀门连接器 |
| 结构类型 | B 型 (Ind) |
| 样式 | 直角 |
| 锁定 | 螺钉连接 |
| 针脚数 | 2 |
| 连接 | 公头连接器 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 3 |
| 编码 | A 码 |
| 工作电压 | 24 V DC ( 18 ... 30 V DC ) |
| 空载电流 | < 10 mA （在 24 V DC 时） |
| 工作电流 | 最大 500 mA （取决于主设备） |
| 接口类型 | IO-Link |
| IO-Link 修正 | 1.1 |
| 设备配置文件 | 识别和诊断 - I&D |
| 过程数据 | 输入 7 位- 计数器 2 1 位- 计数器 1 1 位- 过流警告 1 位- 过热警告 1 位- 导线漏电检测 1 位- 短路检测 1 位- 设备状态 1 位 输出 8 位- PWM DC 7 位- 设备开启/关闭 1 位 |
| 供应商 ID | 1 (0x0001) |
| 设备 ID | 984835 (0x0F0703) |
| 数据传输速率 | COM 2 (38.4 kb/s) |
| 最小循环时间 | 2,8 ms |
| SIO 模式支持 | 无 |
| 兼容主端口类型 | A 类 B 类 |
| 防护等级 | EN 60529 |
| 通信接口 | IEC 61131-9 / IO-Link V1.1.4 |
| 插头连接 | 阀门连接器： 根据 DIN EN 175301-803 M12 x 1 连接器 : IEC 61076-2-101 |
| 易燃性 | DIN VDE 0482 ， DIN EN 50265-2-1 ， UL 94 |
| 无卤 | IEC 60754-1 |
| 环境温度 | 环境温度 |
| 连接器 1-20 ... 70 °C (-4 ... 158 °F)连接器 2-40 ... 90 °C (-40 ... 194 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-25 ... 80 °C (-13 ... 176 °F) | 连接器 1-20 ... 70 °C (-4 ... 158 °F)连接器 2-40 ... 90 °C (-40 ... 194 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-25 ... 80 °C (-13 ... 176 °F) |
| 污染程度 | 3 |
| 连接器 1 | -20 ... 70 °C (-4 ... 158 °F) |
| 连接器 2 | -40 ... 90 °C (-40 ... 194 °F) |
| 固定缆线 | -40 ... 80 °C (-40 ... 176 °F) |
| 柔性电缆 | -25 ... 80 °C (-13 ... 176 °F) |
| 连接器 1 | 连接器 1 |
| 拧紧扭矩0,4 Nm工具安装螺丝 M3 x 26配接次数min. 100防护等级IP65/IP67 | 拧紧扭矩0,4 Nm工具安装螺丝 M3 x 26配接次数min. 100防护等级IP65/IP67 |
| 连接器 2 | 连接器 2 |
| 拧紧扭矩0,6 Nm工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100防护等级IP68/IP69 | 拧紧扭矩0,6 Nm工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100防护等级IP68/IP69 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 5 级 |
| 护套直径4,8 mm弯曲半径> 10 x 电缆直径，活动式 > 8 倍缆线直径，固定式护套剥离力max. 10 N / 50 mm护套颜色灰色（类似于 RAL 7001）芯数3线芯横截面积0,34 mm2芯颜色1 号芯： 棕色 3 号芯： 蓝色 4 号芯： 黑色内芯构造19 x 0,15 mm ∅长度L大约 135 mm电缆代码Li 9Y 11YM 3 x 0.34 | 护套直径4,8 mm弯曲半径> 10 x 电缆直径，活动式 > 8 倍缆线直径，固定式护套剥离力max. 10 N / 50 mm护套颜色灰色（类似于 RAL 7001）芯数3线芯横截面积0,34 mm2芯颜色1 号芯： 棕色 3 号芯： 蓝色 4 号芯： 黑色内芯构造19 x 0,15 mm ∅长度L大约 135 mm电缆代码Li 9Y 11YM 3 x 0.34 |
| 拖链适用性 | 拖链适用性 |
| 牵引链循环max. 50 / 日运动速度max. 0,3 m/s | 牵引链循环max. 50 / 日运动速度max. 0,3 m/s |
| 质量 | 50 g |
| 拧紧扭矩 | 0,4 Nm |
| 工具安装 | 螺丝 M3 x 26 |
| 配接次数 | min. 100 |
| 防护等级 | IP65/IP67 |
| 拧紧扭矩 | 0,6 Nm |
| 工具安装 | 直纹滚花六角螺母 SW = 14 mm |
| 配接次数 | min. 100 |
| 防护等级 | IP68/IP69 |
| 护套直径 | 4,8 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 > 8 倍缆线直径，固定式 |
| 护套剥离力 | max. 10 N / 50 mm |
| 护套颜色 | 灰色（类似于 RAL 7001） |
| 芯数 | 3 |
| 线芯横截面积 | 0,34 mm2 |
| 芯颜色 | 1 号芯： 棕色 3 号芯： 蓝色 4 号芯： 黑色 |
| 内芯构造 | 19 x 0,15 mm ∅ |
| 长度 | 大约 135 mm |
| 电缆代码 | Li 9Y 11YM 3 x 0.34 |
| 牵引链循环 | max. 50 / 日 |
| 运动速度 | max. 0,3 m/s |
| 无卤 | 是 |
| 连接器 1 | 连接器 1 |
| 滚花螺钉连接不锈钢 A2主体TPU，无烟煤密封件TPU ， 集成接触表面锡易燃性V-0 | 滚花螺钉连接不锈钢 A2主体TPU，无烟煤密封件TPU ， 集成接触表面锡易燃性V-0 |
| 连接器 2 | 连接器 2 |
| 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面镀金 (Au)易燃性V-2 | 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面镀金 (Au)易燃性V-2 |
| 电缆 | 电缆 |
| 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP额定电阻良好耐微生物是耐水解是易燃性V-2 | 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP额定电阻良好耐微生物是耐水解是易燃性V-2 |
| 滚花螺钉连接 | 不锈钢 A2 |
| 主体 | TPU，无烟煤 |
| 密封件 | TPU ， 集成 |
| 接触表面 | 锡 |
| 易燃性 | V-0 |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | TPU，黑色 |
| 接触表面 | 镀金 (Au) |
| 易燃性 | V-2 |
| 护套 | PUR 聚醚基底 |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PP |
| 额定电阻 | 良好 |
| 耐微生物 | 是 |
| 耐水解 | 是 |
| 易燃性 | V-2 |
