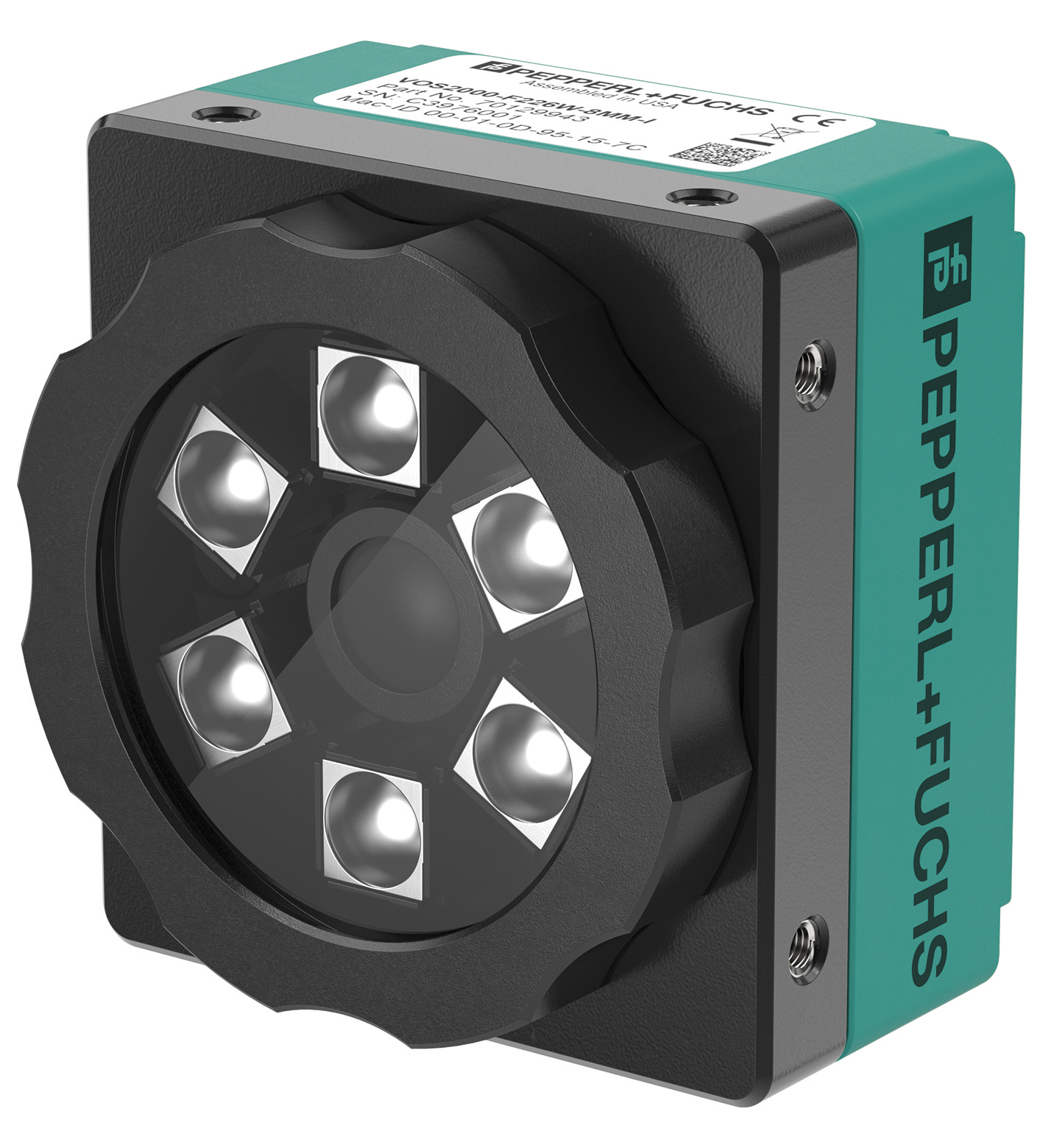

产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
通用规格
| 光源 | 内置 LED 灯 ， 红色 |
|---|---|
| 图片详细信息 | 取决于检测距离 （见手册所示） |
| 触发器模式 | 自运行或外部触发 |
| 景深 | ±工作距离的 5% |
| 焦距 | 8 mm |
| 分辨率 | 1280 x 960 像素 |
| 图像传感器 | 1/3" CMOS 单色全局快门3.75 µm 像素大小 |
| 镜头 | M12 集成式镜头 |
| 参数分配 | 通过 PC 用户界面设置参数 VCT 工具 |
| 评估程序 | 评估程序 |
| 定位和指导根据部件或产品标志，最多四个定位器可检测 X、Y 位移和旋转识别和验证OCR、一维码和二维码检测和模式匹配像素、轮廓或边缘计数测量距离、角度、圆尺寸（校准后） | 定位和指导根据部件或产品标志，最多四个定位器可检测 X、Y 位移和旋转识别和验证OCR、一维码和二维码检测和模式匹配像素、轮廓或边缘计数测量距离、角度、圆尺寸（校准后） |
| 定位和指导 | 根据部件或产品标志，最多四个定位器可检测 X、Y 位移和旋转 |
| 识别和验证 | OCR、一维码和二维码 |
| 检测和模式匹配 | 像素、轮廓或边缘计数 |
| 测量 | 距离、角度、圆尺寸（校准后） |
| LED 1 | 蓝灯常亮：传感器已开启，未设置绿灯常亮：作业已加载，做好执行准备闪烁绿灯：作业已加载并正在执行，正在进行捕获红灯常亮：传感器故障 |
| LED 2 | 闪烁蓝灯：正在开启（持续时间约为 20 秒）绿灯常亮：测量成功（通过）蓝灯常亮：测量临界值（循环）红灯常亮：测量不成功（失败） |
| LED 3 | 蓝灯常亮：热重置或重启红灯/绿灯/黄灯常亮：网络活动 |
| 对焦设置 | 可通过居中调整对焦 |
| 工作电压 | 12 ...30 V DC |
| 空载电流 | 300 mA |
| 接口类型 | 以太网 |
| 协议 | PROFINET IO TCP/IP EtherNet/IP |
| 现场总线 | 现场总线 |
| 现场总线类型PROFINET PN IO功能数据接口（结果输出，作业变更），触发器接口PROFINET 规范V2.2实时通信PROFINET IO Real-Time (RT)PROFINET 一致性类别一致性类别 A刷新时间类型 128 ms ( 取决于视觉应用 )输入数据264 Byte - 通用输出数据264 Byte - 通用 | 现场总线类型PROFINET PN IO功能数据接口（结果输出，作业变更），触发器接口PROFINET 规范V2.2实时通信PROFINET IO Real-Time (RT)PROFINET 一致性类别一致性类别 A刷新时间类型 128 ms ( 取决于视觉应用 )输入数据264 Byte - 通用输出数据264 Byte - 通用 |
| 传输速率 | 100 MBit/s |
| 现场总线类型 | PROFINET PN IO |
| 功能 | 数据接口（结果输出，作业变更），触发器接口 |
| PROFINET 规范 | V2.2 |
| 实时通信 | PROFINET IO Real-Time (RT) |
| PROFINET 一致性类别 | 一致性类别 A |
| 刷新时间 | 类型 128 ms ( 取决于视觉应用 ) |
| 输入数据 | 264 Byte - 通用 |
| 输出数据 | 264 Byte - 通用 |
| 接口类型 | RS-232 ， 串口 |
| 传输速率 | 115,2 kBit/s |
| 输入类型 | 光学去耦 输入 |
| 输入电压 | 逻辑低（开）：0 ... 3 V逻辑高（关）：11 ...30 V开关阈值：12 V |
| 控制输入 | 触发器 + 2 个通用输入端2 个输入端可用于硬件解决方案切换 |
| 输入电流 | 8 mA ( 典型值 ) |
| 内部保护电路 | 3 kΩ / 4000 V ( rms ) |
| 开关延时 | 开启时间（开）： 20 µs关闭时间（关）： 10 µs图像捕获触发器：62 µs（直到触发图像捕获操作） |
| 输出类型 | 3 个通用输出端 ， 可自由编程 ， 光学去耦 |
| 开关电压 | max. 30 V |
| 开关电流 | 最大 100 mA 每个输出 |
| 开关延时 | 开启时间（开）： 150 µs关闭时间（关）： 50 µs |
| 发射干扰 | EN 61000-6-4:2007+A1:2011 |
| 抗扰度 | EN 61000-6-2:2005 |
| 认证 | CE |
| 环境温度 | 0 ... 50 °C (32 ... 122 °F) |
| 存储温度 | -20 ... 60 °C (-4 ... 140 °F) |
| 防护等级 | IP67 |

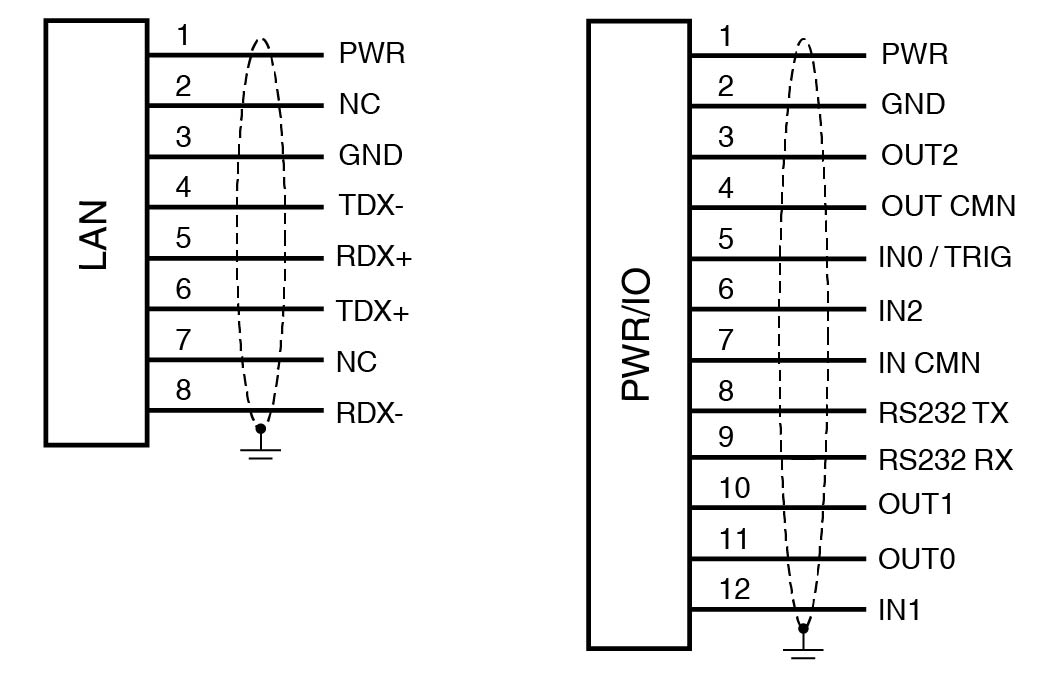

| 连接 | 8 针 M12 插座 A 码 ; 12 针 M12 插座 |
| 材料 | 材料 |
| 外壳氧化铝光学端面塑料板 | 外壳氧化铝光学端面塑料板 |
| 安装 | 安装支架 |
| 质量 | 大约 200 g |

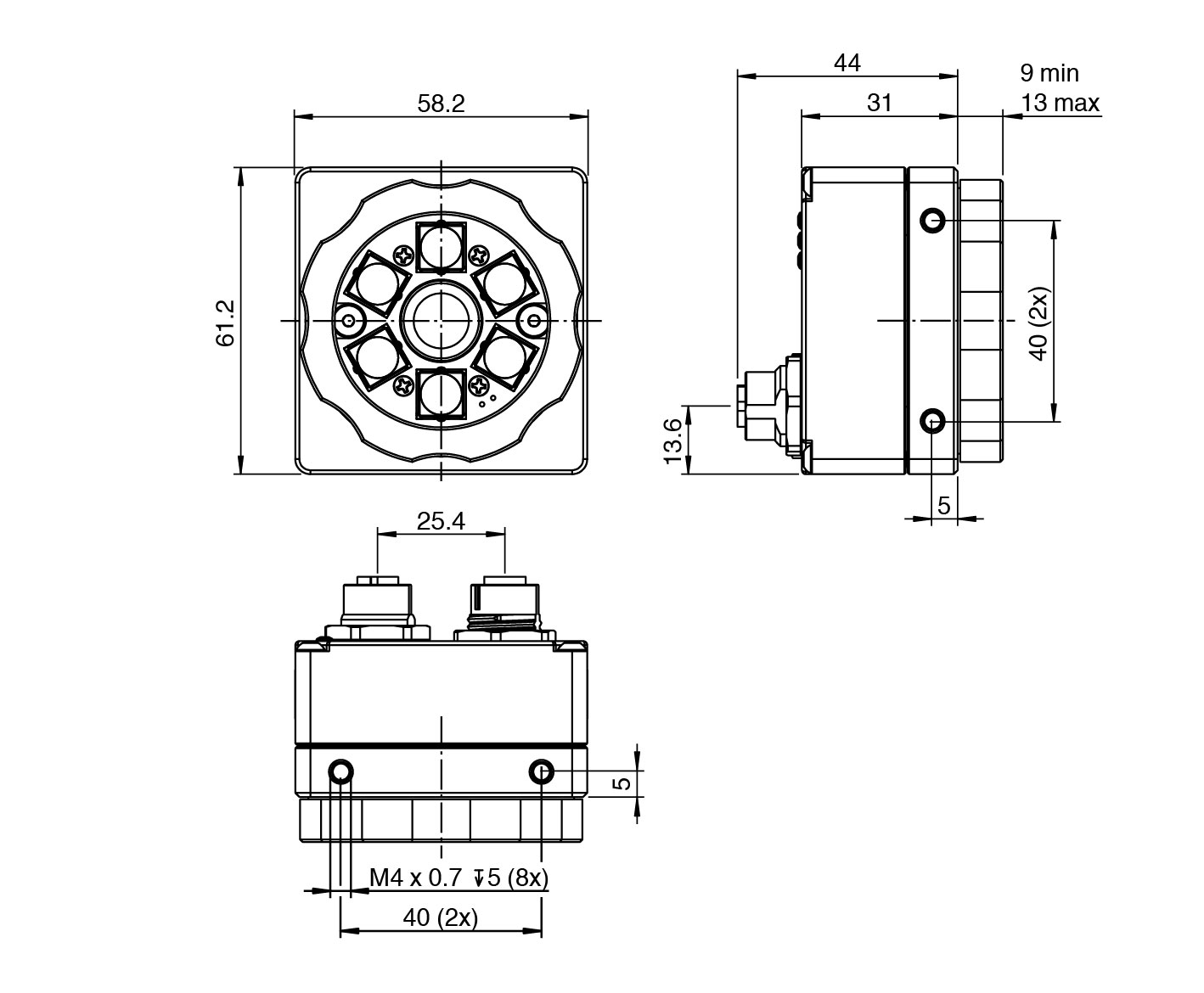

| 尺寸 | 尺寸 |
| 高度57 mm宽度58 mm长度61 mm | 高度57 mm宽度58 mm长度61 mm |
| 外壳 | 氧化铝 |
| 光学端面 | 塑料板 |
| 高度 | 57 mm |
| 宽度 | 58 mm |
| 长度 | 61 mm |
