产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数

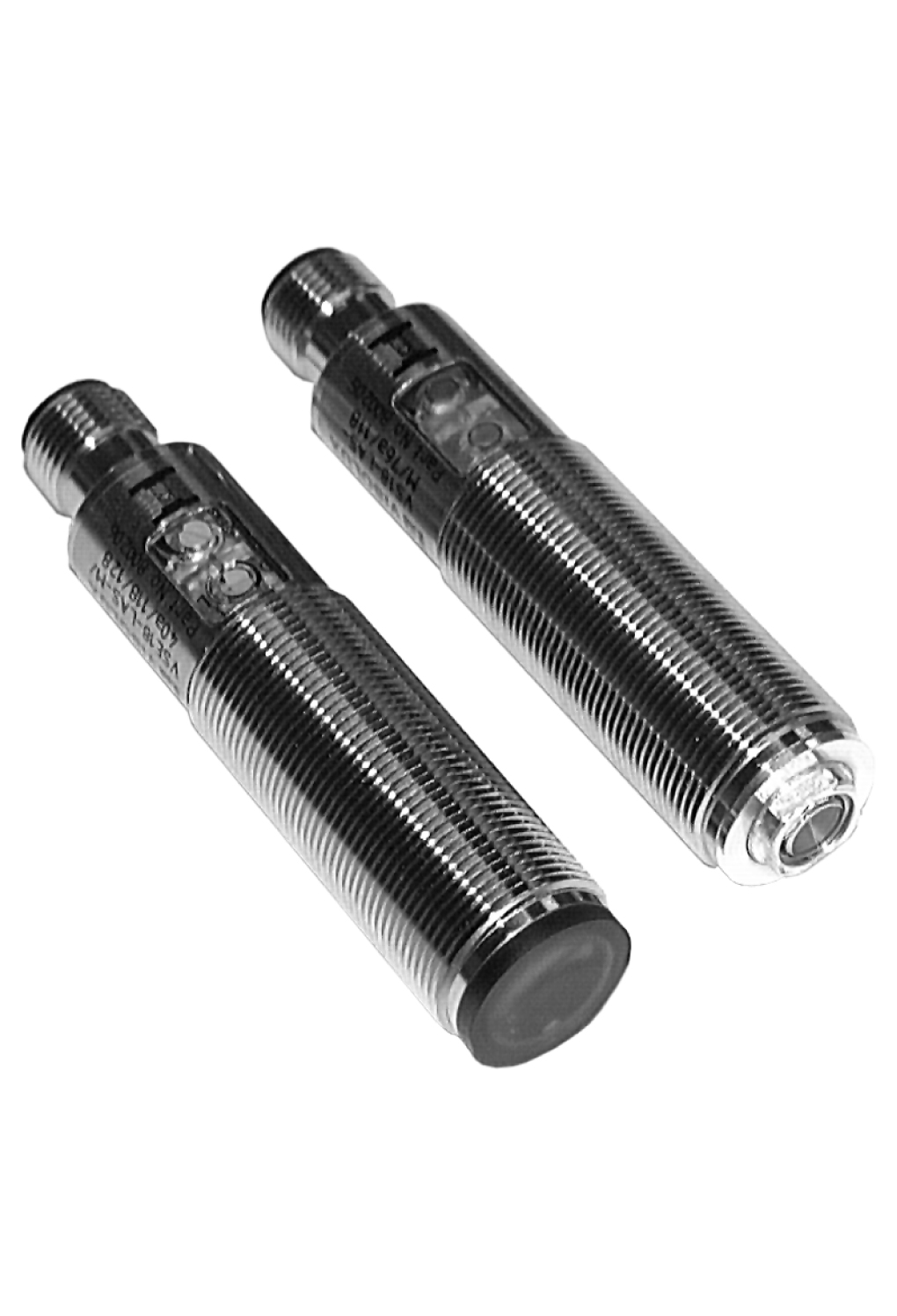

系统组件
| 发射器 | VS18-M-LAS/76a/118 |
|---|---|
| 接收器 | VSE18-M-LAS/32/40a/82b/118 |
| 有效检测距离 | 0 ... 60 m |
| 检测范围极限值 | 85 m |
| 光源 | 激光二极管 |
| 光源类型 | 调制可见红光 |
| 激光额定值 | 激光额定值 |
| 注意激光 ， 切勿直视激光束激光等级1波长655 nm光束发散11,7 mrad脉冲长度2 µs重复率50 kHz最大脉冲能量2,55 nJ | 注意激光 ， 切勿直视激光束激光等级1波长655 nm光束发散11,7 mrad脉冲长度2 µs重复率50 kHz最大脉冲能量2,55 nJ |
| 光点直径 | 100 mm x 100 mm 相距 85 m |
| 发散角 | 可调焦点 |
| 光学端面 | 向前直射 |
| 环境光限制 | 30000 Lux |
| 迟滞 | < 15 % |
| 注意 | 激光 ， 切勿直视激光束 |
| 激光等级 | 1 |
| 波长 | 655 nm |
| 光束发散 | 11,7 mrad |
| 脉冲长度 | 2 µs |
| 重复率 | 50 kHz |
| 最大脉冲能量 | 2,55 nJ |
| MTTFd | 520 a |
| 任务时间 (TM) | 10 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED，如果发生短路则闪烁 |
| 功能指示灯 | 黄色 LED，光束未被遮挡时亮起 ， 稳定性控制不足时闪烁 ， （接收器内）光束中断时熄灭 |
| 控制元件 | 灵敏度调节器，亮通/暗通开关 （接收器） |
| 工作电压 | 10 ... 30 V DC ， 2 级 |
| 空载电流 | 发射器： 20 mA ， 接收器： 15 mA |
| 测试输入 | 在 +UB 下发射器停用 |
| 故障前指示输出 | 1 路 PNP，稳定性控制不足时熄灭 ， 最大 100 mA |
| 开关类型 | 亮通/暗通，可切换 |
| 信号输出 | 1 路 PNP 输出，短路保护，反极性保护，集电极开路 |
| 开关电压 | 30 V DC |
| 开关电流 | 最大 200 mA |
| 电压降 | ≤ 2,5 V DC |
| 开关频率 | 5000 Hz |
| 响应时间 | 100 µs |
| 产品标准 | EN 60947-5-2 |
| 激光安全 | IEC 60825-1:2014 |
| 防护等级 | II ， 当污染等级为 1-2 级（符合 IEC 60664-1 标准）时，额定电压 ≤ 50 V AC |
| UL 认证 | cULus 认证，1 类机壳 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| FDA 认证 | IEC 60825-1:2014 符合 21 CFR 1040.10 和 1040.11，但不符合 IEC 60825-1 第 3 版（如 2019 年 5 月 8 日发布的第 56 号激光通知所述）。 |
| 环境温度 | -25 ... 55 °C (-13 ... 131 °F) |
| 存储温度 | -30 ... 70 °C (-22 ... 158 °F) |
| 耐冲击性 | b < 30 g，T < 11 ms |
| 防护等级 | IP67 |
| 连接 | 4 针 M12 x 1 连接器 |
| 材料 | 材料 |
| 外壳黄铜，镀镍光学端面塑料 | 外壳黄铜，镀镍光学端面塑料 |
| 质量 | 60 g （设备） |

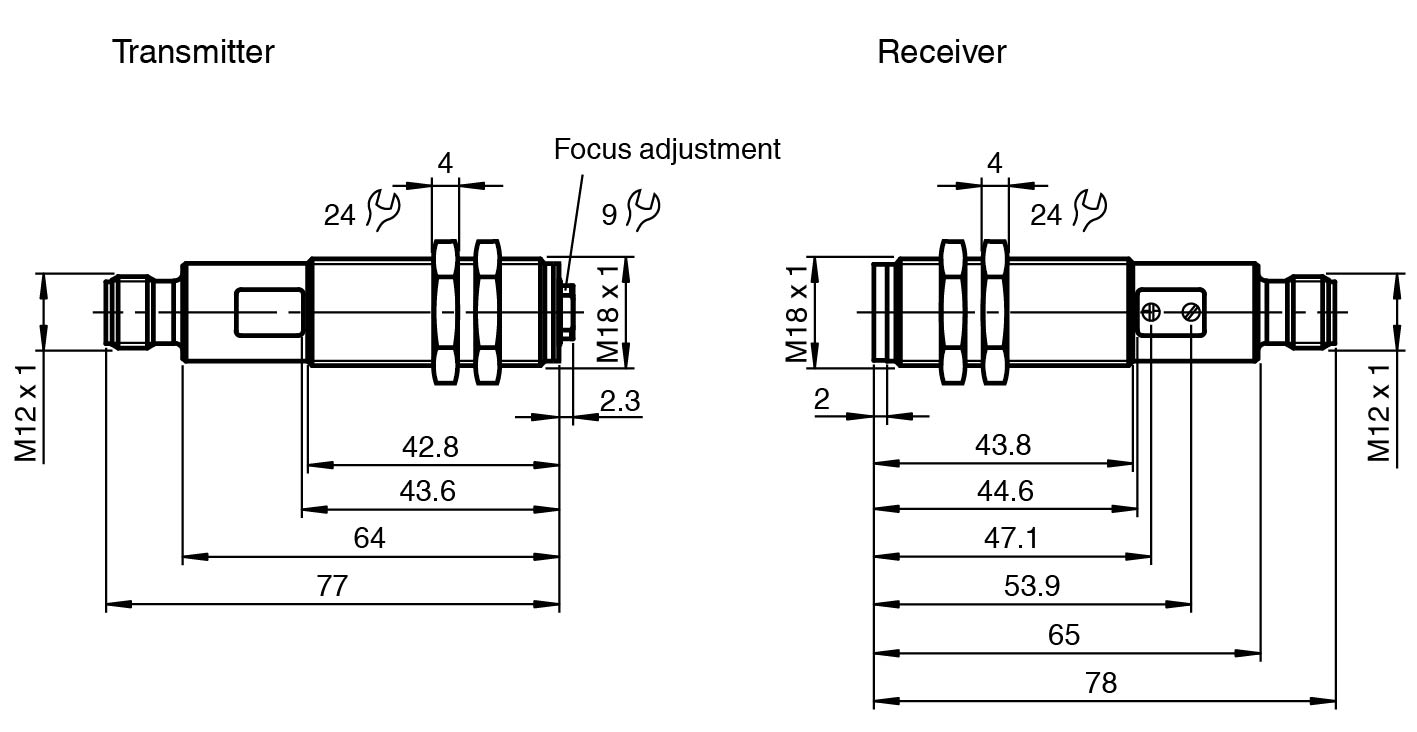

| 尺寸 | 尺寸 |
| 长度65 mm直径18 mm | 长度65 mm直径18 mm |
| 外壳 | 黄铜，镀镍 |
| 光学端面 | 塑料 |
| 长度 | 65 mm |
| 直径 | 18 mm |
