倍加福

VSE3000-F400-B12-A1000

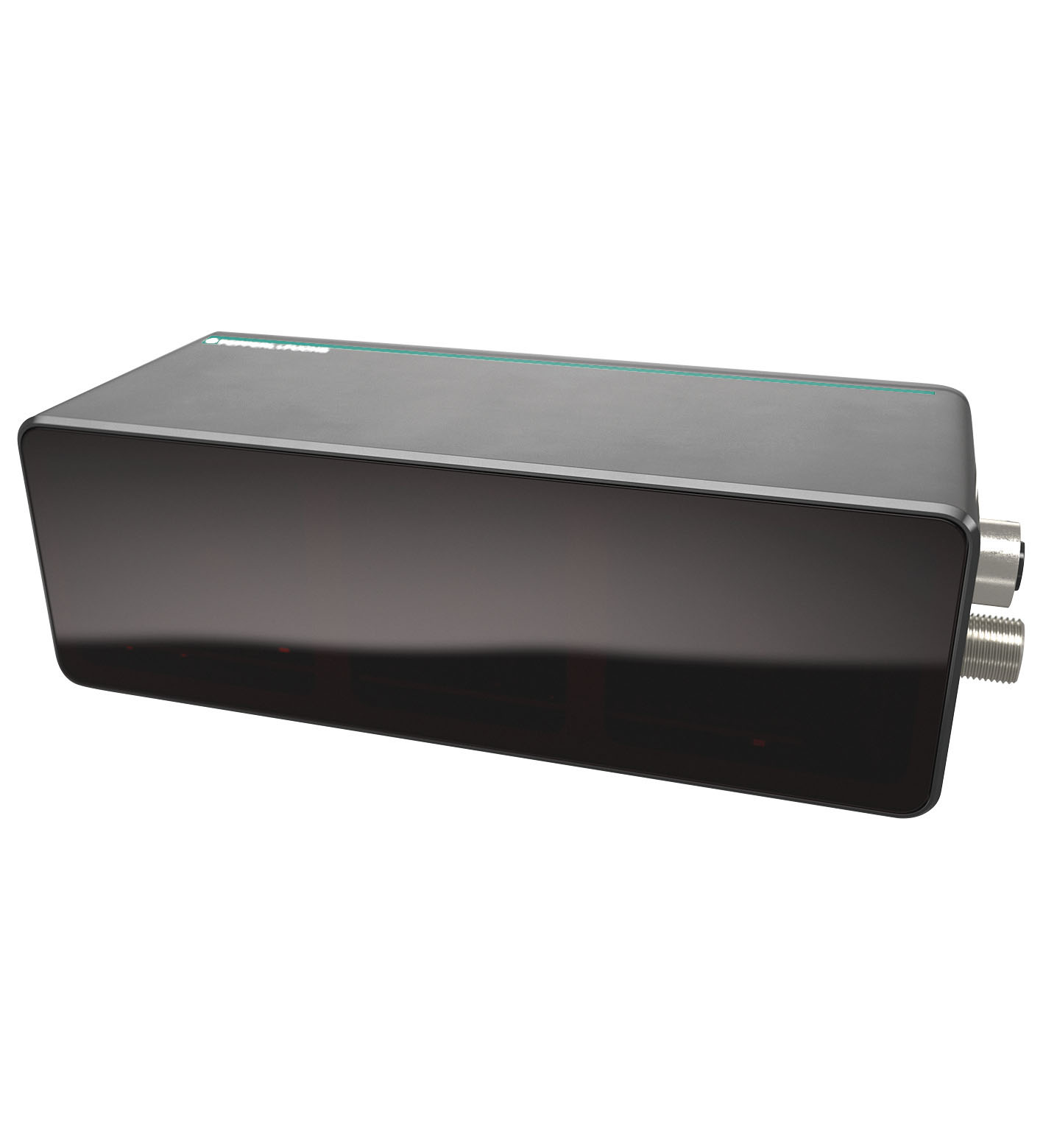

VSE3000-F400-B12-A1000 3-D 立体传感器SmartRunner Explorer 3-D

订货号: 70123992-100002
产品分类: 3-D 视觉传感器

该传感器采用立体视觉技术和结构光来捕获物体的 3D 视图。它能以 140 万像素的图像分辨率和 10 fps 的帧率，在 1000 至 3200 mm 范围内采集原始 3D 数据。该传感器配有千兆以太网接口和坚固耐用的金属外壳，其操作软件直观易用，并提供 API 接口。作为原始数据传感器，其适用于需要进行详细轮廓探测的各种应用。

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

检测范围	1000 ... 3200 mm
测量范围	X：1450 mm，Y：2000 mm 距离处为 1220 mm X：2180 mm，Y：3000 mm 距离处为 1830 mm
光源	LED 投影仪
光源类型	红外光波长 850 nm
光照方向	结构光
物体反射率	> 18 %
图片详细信息	取决于检测距离
分辨率	点间距 X/Y：1.2 mm，Z 轴噪声：2000 mm 距离处为 5 mm 点间距 X/Y：1.8 mm，Z 轴噪声：3000 mm 距离处为 15 mm （反射率为 18%）
摄像头	摄像头
像素数量1300 x 1080 像素快门全局快门帧率10 fps图像分辨率1,4 MP视差128	像素数量1300 x 1080 像素快门全局快门帧率10 fps图像分辨率1,4 MP视差128
像素数量	1300 x 1080 像素
快门	全局快门
帧率	10 fps
图像分辨率	1,4 MP
视差	128
MTTFd	20 a
任务时间 (TM)	10 a
诊断覆盖率 (DC)	0 %
工作指示灯	4 个 LED （输出 1、输出 2、总线、PWR）
工作电压	24 V ± 20% ， PELV
空载电流	最大 450 mA
功耗	最大 10 W ，无负载的输出
接口类型	以太网 TCP/IP
传输速率	1 GBit/s
控制输入	1 路数字输入和外部触发
光生物安全性	风险组 0 根据 IEC 62471
符合标准	符合标准
抗扰度EN 61000-6-2:2005发射干扰EN 61000-6-4:2007/A1:2011防护等级EN 60529耐冲击和抗振EN 60068-2-27:2009	抗扰度EN 61000-6-2:2005发射干扰EN 61000-6-4:2007/A1:2011防护等级EN 60529耐冲击和抗振EN 60068-2-27:2009
抗扰度	EN 61000-6-2:2005
发射干扰	EN 61000-6-4:2007/A1:2011
防护等级	EN 60529
耐冲击和抗振	EN 60068-2-27:2009
测量原理	3-D 图像数据立体视觉结构光
应用	3-D 原始数据
CE 符合性	CE
UKCA 符合性	UKCA
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
工作温度	-20 ... 45 °C (-4 ... 113 °F) ，（无冷凝；防止透镜上结冰！）
相对湿度	< 99 % ，无冷凝
防护等级	IP65/IP67

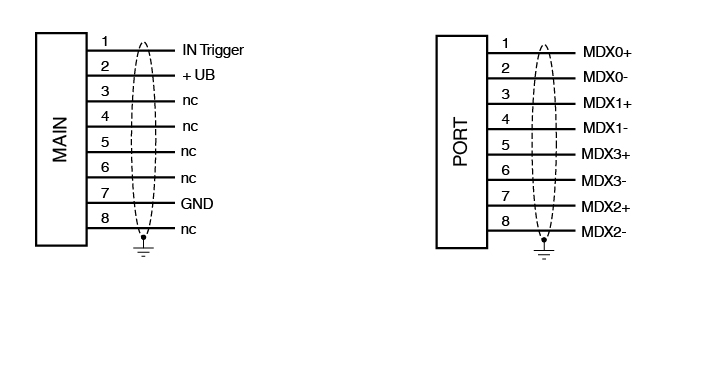

连接	M12 连接器，8 针， A 码 8 针 M12 插座， X 型
材料	材料
外壳金属光学端面塑料板	外壳金属光学端面塑料板
安装	M5 螺丝
质量	大约 800 g
紧固螺丝的紧固扭矩	max. 2 Nm

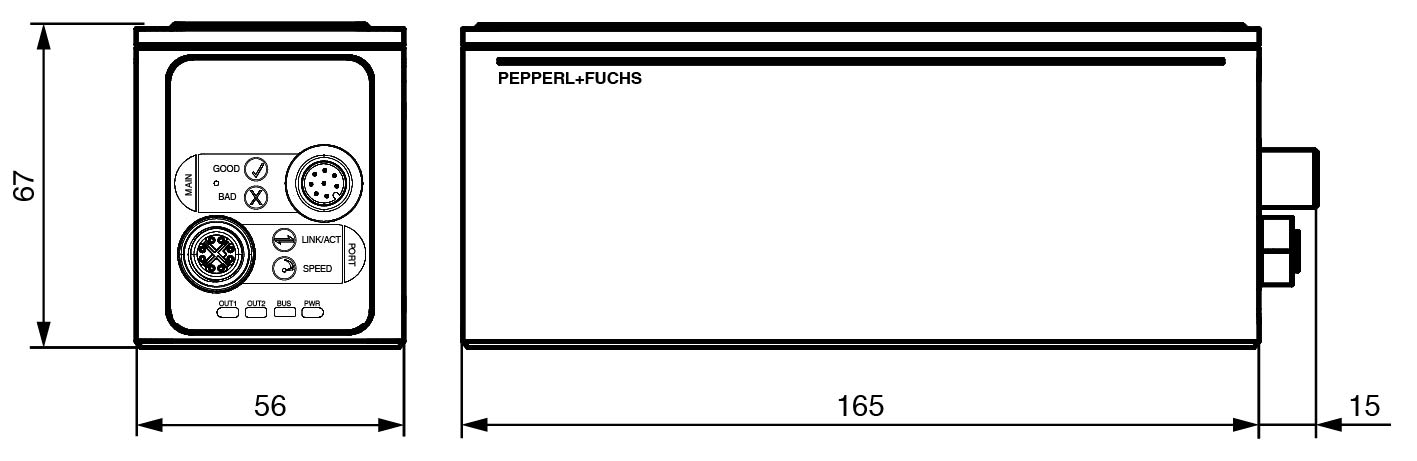

尺寸	尺寸
高度180 mm宽度56 mm深度67 mm	高度180 mm宽度56 mm深度67 mm
外壳	金属
光学端面	塑料板
高度	180 mm
宽度	56 mm
深度	67 mm
注意	INVISIBLE LED ，切勿直视激光束切勿直接使用光学仪器查看
