TECHNICAL DATA
规格参数
通用规格

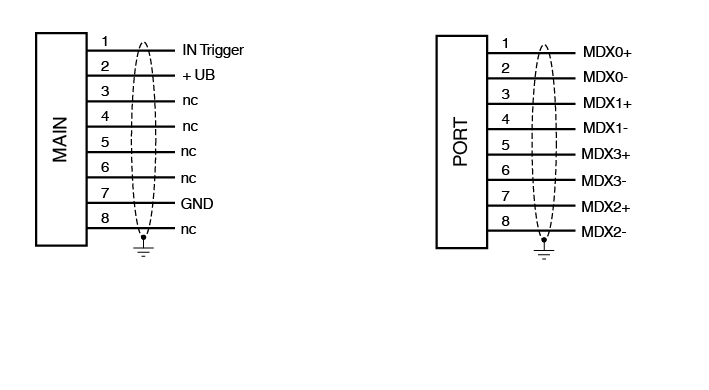

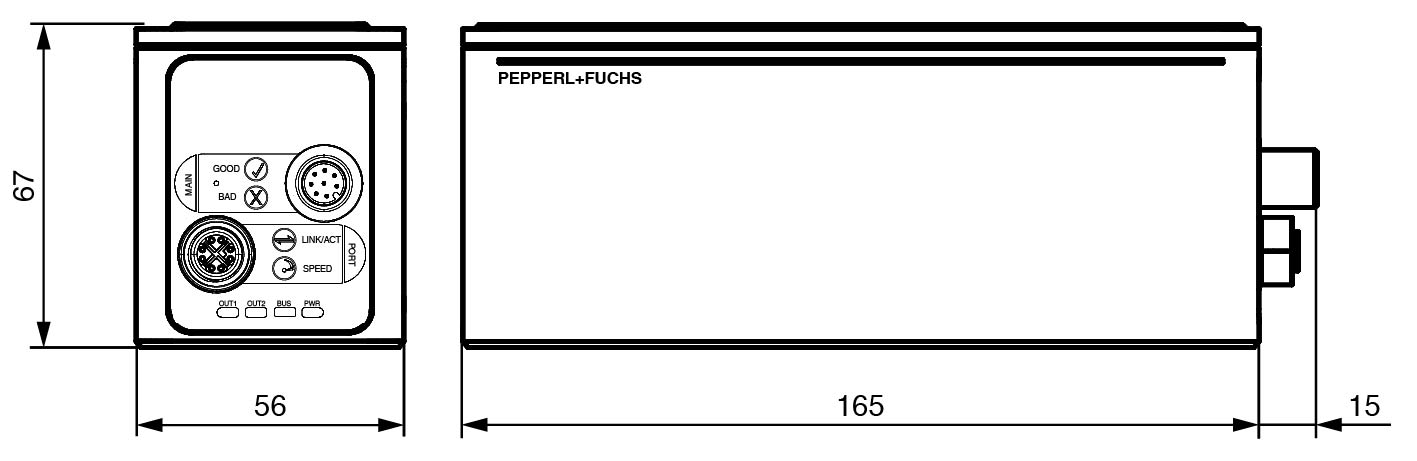

| 检测范围 | 600 ... 950 mm |
|---|---|
| 测量范围 | X：430 mm，Y：600 mm 距离处为 360 mm X：690 mm，Y：950 mm 距离处为 580 mm |
| 光源 | LED 投影仪 |
| 光源类型 | 红外光 波长 850 nm |
| 光照方向 | 结构光 |
| 物体尺寸 | 物体尺寸 |
| 最小物体高度 | min. 4 mm 650 mm 时 min. 8 mm 950 mm 时 （物体尺寸（宽 × 长）= 50 mm × 50 mm） |
| 体积测量精度 | ±0.01 L 950 mm 时 |
| 尺寸测量精度 | ± 3 mm 650 mm 时 ± 5 mm 950 mm 时 |
| 旋转测量精度 | ± 1 ° |
| 表面中心点测量精度 | ± 2 mm |
| 帧率 | max. 13 fps |
| 目标速度 | 0 ... 2,5 m/s |
| 摄像头 | 摄像头 |
| 像素数量1300 x 1080 像素快门全局快门图像分辨率1,4 MP视差128 | 像素数量1300 x 1080 像素快门全局快门图像分辨率1,4 MP视差128 |
| 像素数量 | 1300 x 1080 像素 |
| 快门 | 全局快门 |
| 图像分辨率 | 1,4 MP |
| 视差 | 128 |
| MTTFd | 20 a |
| 任务时间 (TM) | 10 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 4 个 LED （输出 1、输出 2、总线、PWR） |
| 工作电压 | 24 V ± 20% ， PELV |
| 空载电流 | 最大 450 mA |
| 功耗 | 最大 10 W ， 无负载的输出 |
| 接口类型 | 以太网 TCP/IP ， MODBUS TCP |
| 传输速率 | 1 GBit/s |
| 控制输入 | 1 路数字输入 和 外部触发 |
| 光生物安全性 | 风险组 0 根据 IEC 62471 |
| 符合标准 | 符合标准 |
| 抗扰度EN 61000-6-2:2005发射干扰EN 61000-6-4:2007/A1:2011防护等级EN 60529耐冲击和抗振EN 60068-2-27:2009 | 抗扰度EN 61000-6-2:2005发射干扰EN 61000-6-4:2007/A1:2011防护等级EN 60529耐冲击和抗振EN 60068-2-27:2009 |
| 抗扰度 | EN 61000-6-2:2005 |
| 发射干扰 | EN 61000-6-4:2007/A1:2011 |
| 防护等级 | EN 60529 |
| 耐冲击和抗振 | EN 60068-2-27:2009 |
| 测量原理 | 3-D 图像数据 立体视觉 结构光 |
| 应用 | 物体测量 |
| CE 符合性 | CE |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 工作温度 | -20 ... 45 °C (-4 ... 113 °F) ， （无冷凝；防止透镜上结冰！） |
| 相对湿度 | < 99 % ，无冷凝 |
| 防护等级 | IP65/IP67 |
| 连接 | M12 连接器，8 针 ， A 码 8 针 M12 插座 ， X 型 |
| 材料 | 材料 |
| 外壳金属光学端面塑料板 | 外壳金属光学端面塑料板 |
| 安装 | M5 螺丝 |
| 质量 | 大约 800 g |
| 紧固螺丝的紧固扭矩 | max. 2 Nm |
| 尺寸 | 尺寸 |
| 高度180 mm宽度56 mm深度67 mm | 高度180 mm宽度56 mm深度67 mm |
| 外壳 | 金属 |
| 光学端面 | 塑料板 |
| 高度 | 180 mm |
| 宽度 | 56 mm |
| 深度 | 67 mm |
| 注意 | INVISIBLE LED ， 切勿直视激光束 切勿直接使用光学仪器查看 |
