倍加福

WCS-CG310

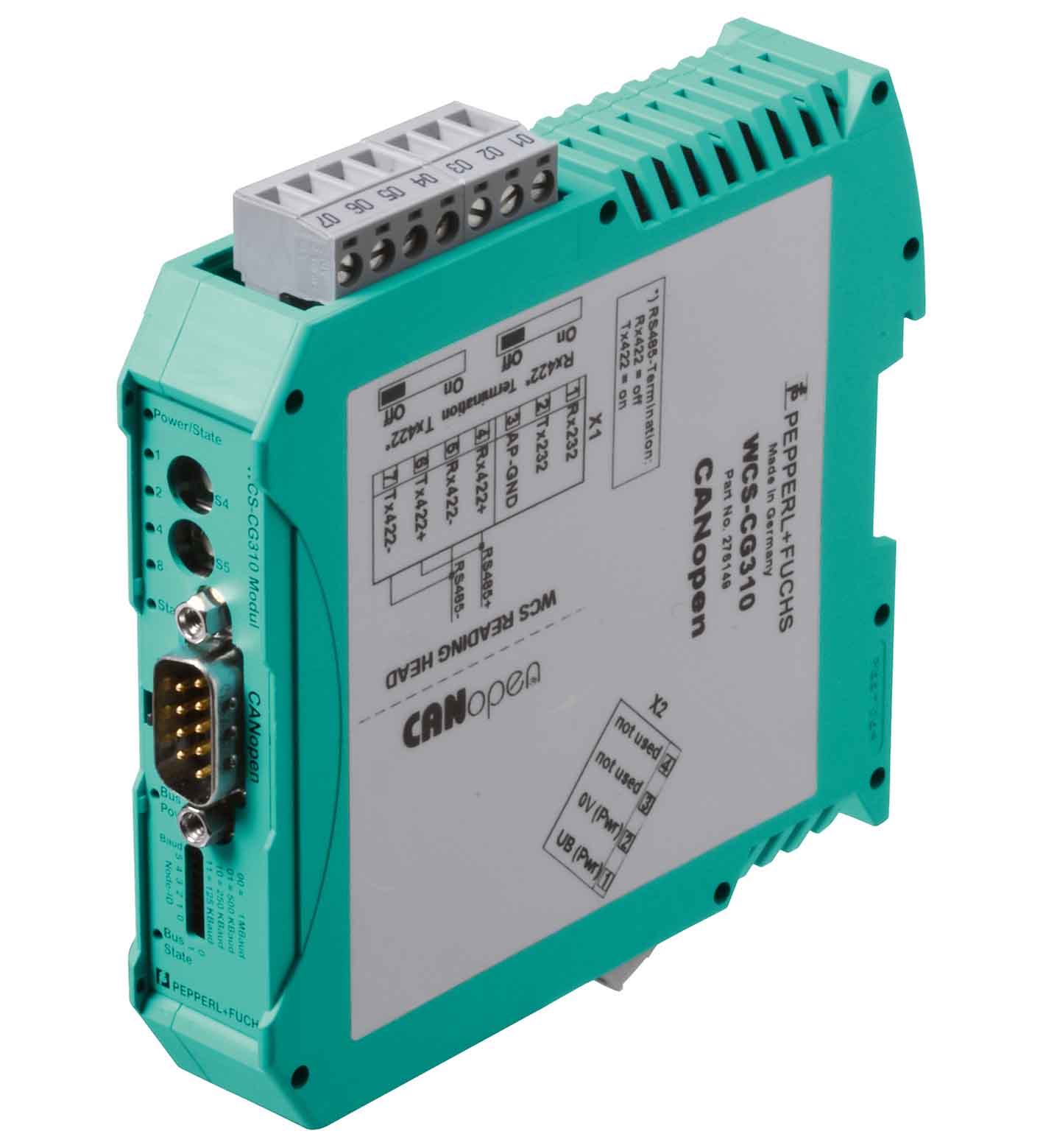

WCS-CG310 WCS 接口模块

订货号: 276149
产品分类: 光学线性定位系统

WCS CANopen 接口模块

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

安装	DIN 导轨安装
MTTFd	180 a
任务时间 (TM)	10 a
诊断覆盖率 (DC)	0 %
工作电压	10 ... 30 V DC
功耗	≤ 3,6 W （不带读头）
连接	控制系统
接口类型	CANopen
传输速率	最大 1 MBit/s
数据输格式	二进制码
总线终端电阻	可切换

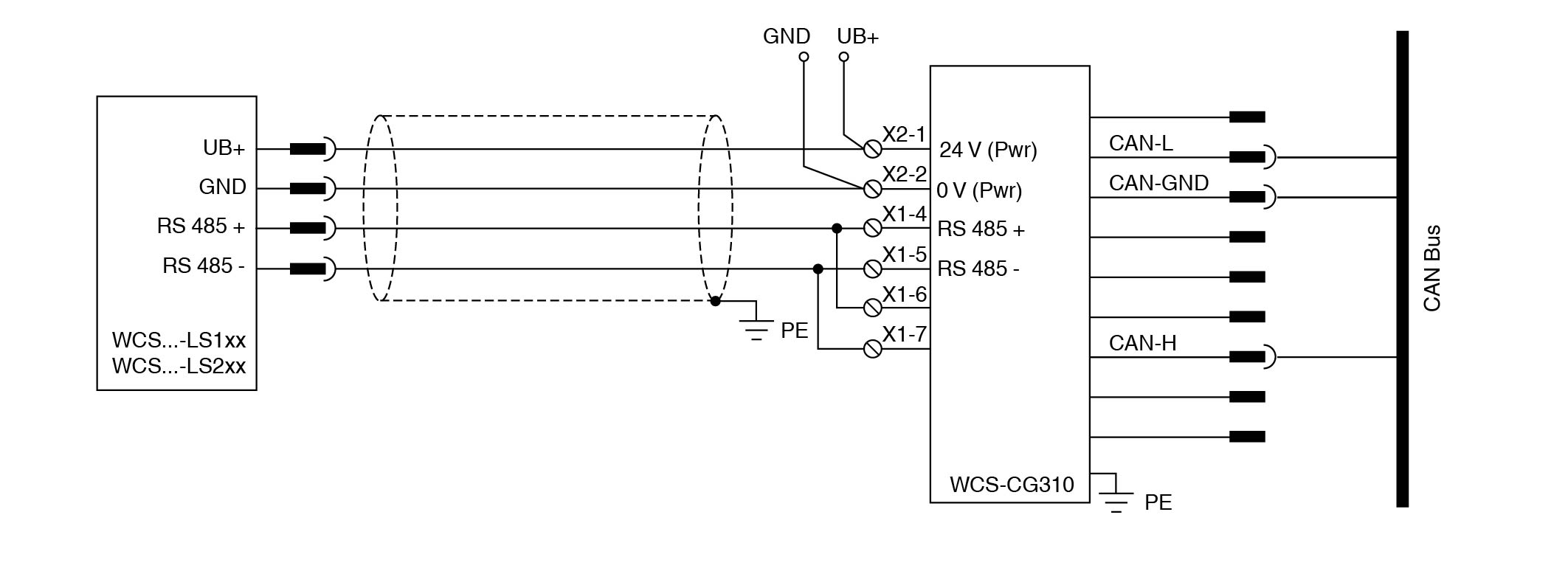

连接	读头
可连接的读头	WCS...-LS221 ， WCS...-LS121
接口类型	RS-485
传输方法	半工
传输速率	62,5 kBit/s
RS485 终端电阻	可切换
读头的刷新周期	1 ms
发射干扰	EN 55011, cl. A:2007
抗扰度	EN 61000-6-2:2005
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
工作温度	-40 ... 85 °C (-40 ... 185 °F) ，无冷凝
存储温度	-40 ... 85 °C (-40 ... 185 °F)
相对湿度	≤ 80 %
连接类型	接口 1： 9 针 Sub-D 连接器接口 2：端接 ≤ 2.5 mm2 接口 3：端子连接，2 针
防护等级	IP20
材料	塑料
安装位置	任何位置
质量	大约 130 g

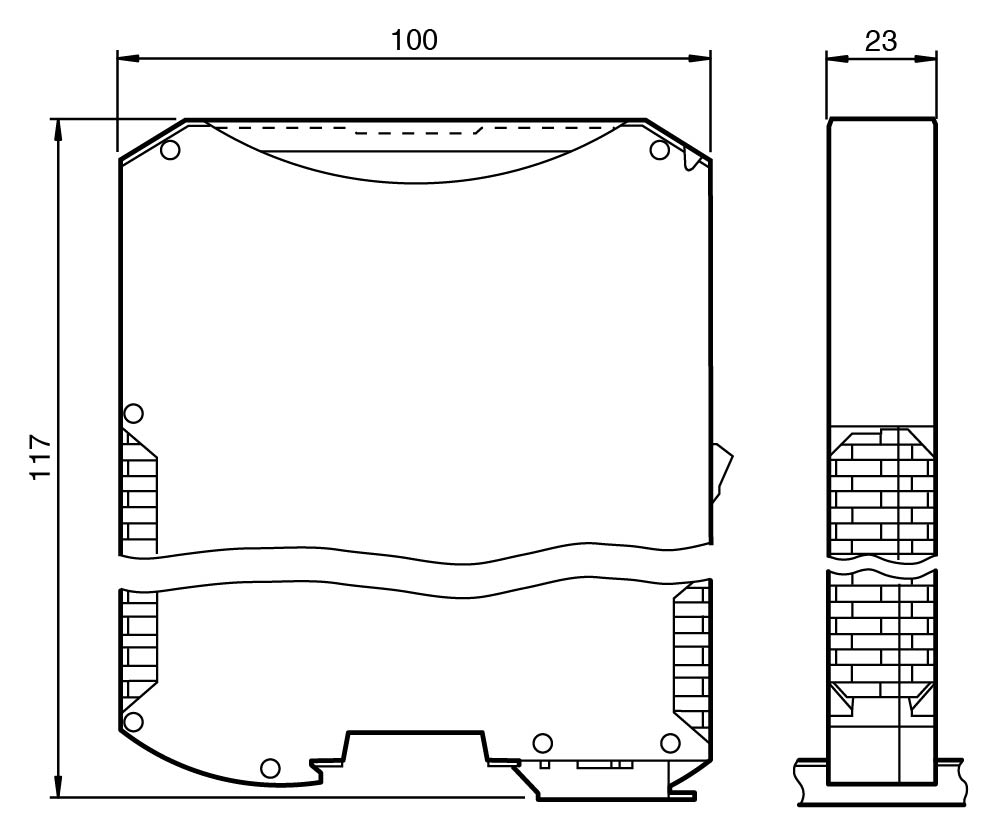

尺寸	尺寸
高度111 mm宽度23 mm深度117 mm	高度111 mm宽度23 mm深度117 mm
高度	111 mm
宽度	23 mm
深度	117 mm
