倍加福

WCS-EIG310

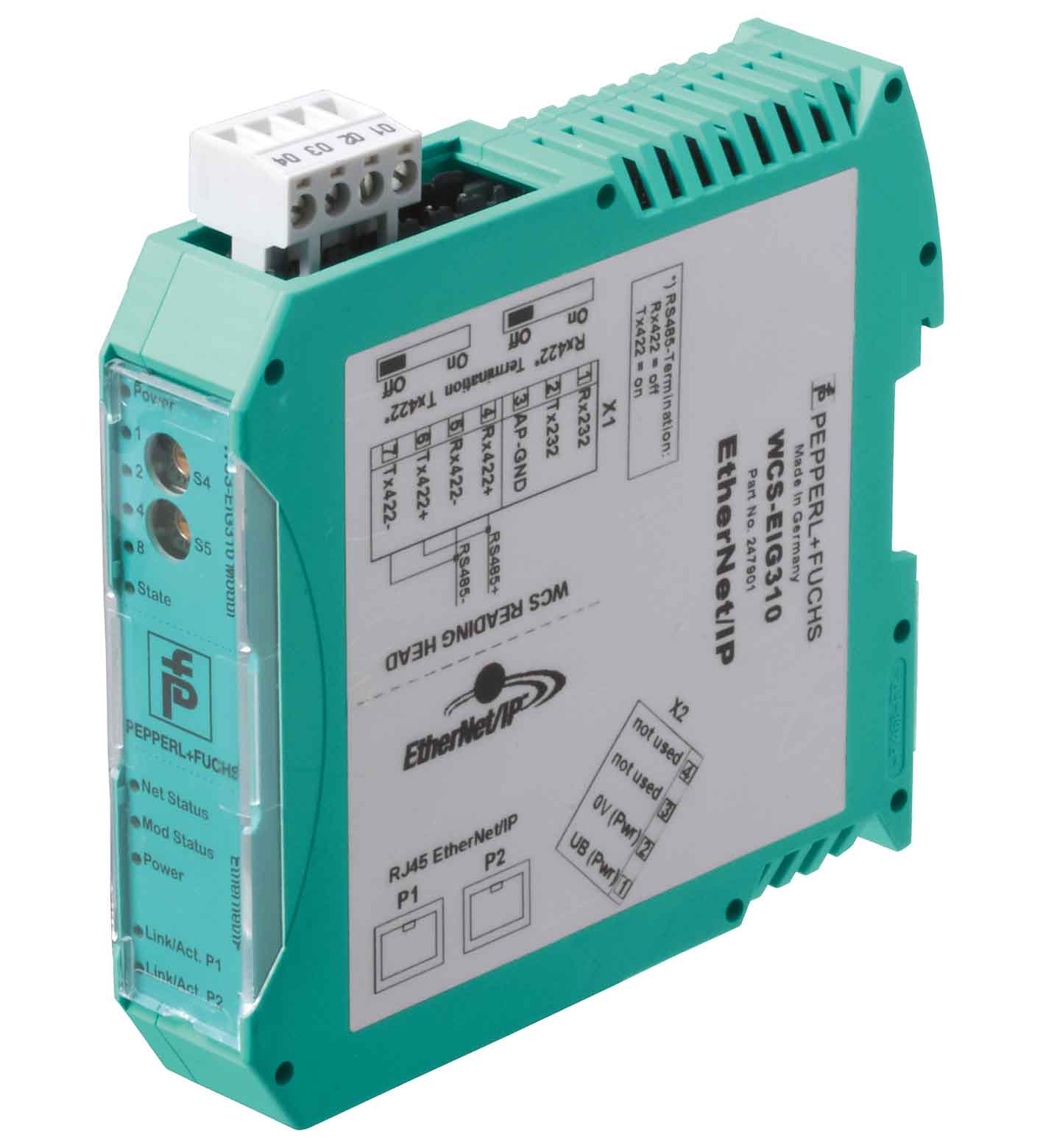

WCS-EIG310 WCS 接口模块

订货号: 247901
产品分类: 光学线性定位系统

WCS 以太网接口模块

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

安装	DIN 导轨安装
MTTFd	180 a
任务时间 (TM)	10 a
诊断覆盖率 (DC)	0 %
工作电压	10 ... 30 V DC
功耗	≤ 3,6 W （不带读头）
连接	控制系统
接口类型	以太网
协议	EtherNet/IP
传输速率	10 MBit/s 或 100 MBit/s
数据输格式	二进制码
连接	控制系统
接口类型	以太网
协议	EtherNet/IP
传输速率	10 MBit/s 或 100 MBit/s
数据输格式	二进制码
连接	WCS read heads
可连接的读头	WCS...-LS121 ， WCS...-LS221
接口类型	RS485
协议	半工
传输速率	62,5 kBit/s
RS485 终端电阻	可切换
读头的刷新周期	1 ms
发射干扰	EN 55011, cl. A:2007
抗扰度	EN 61000-6-2:2005
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
工作温度	-25 ... 85 °C (-13 ... 185 °F) ，无冷凝
存储温度	-40 ... 85 °C (-40 ... 185 °F)
相对湿度	≤ 80 %
连接类型	接口 1 和 2： RJ-45 插座，8 针接口 3：端接 ≤ 2.5 mm2 接口 4：端子连接，2 针
防护等级	IP20
材料	塑料
安装位置	任何位置
质量	大约 140 g

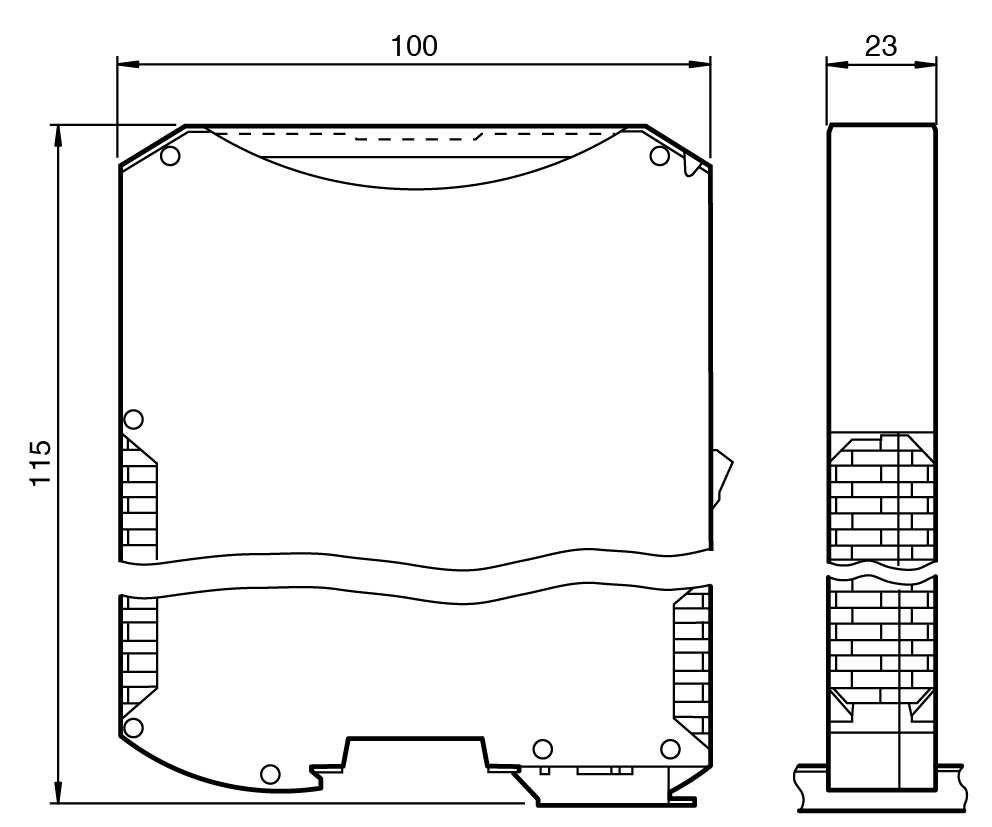

尺寸	尺寸
高度111 mm宽度23 mm深度115 mm	高度111 mm宽度23 mm深度115 mm
高度	111 mm
宽度	23 mm
深度	115 mm
