TECHNICAL DATA
规格参数
通用规格
| 通过速度 | ≤ 12,5 m/s |
|---|---|
| 测量范围 | 最大 327 m |
| 编码尺的自由公差 | 水平： 10 mm ( ± 5 mm )垂直： 10 mm ( ± 5 mm ) |
| 分辨率 | ± 0,42 mm （1,200 位置值/米） |
| MTTFd | 66 a |
| 任务时间 (TM) | 10 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作电压 | 10 ... 30 V DC |
| 功耗 | 9 VA 在 24 V DC 时 |
| 接口类型 | RS 485 接口 |
| 数据输出码 | 二进制码 |
| 协议 | 3 ， 带奇偶校验（9 位/字节） |
| 传输速率 | 19,2 kBit/s |
| 终端 | 带 RS 485 端接 |
| 光生物安全性 | 免除组 根据 EN 62471:2008 |
| 发射干扰 | DIN EN 61000-6-4 |
| 抗扰度 | DIN EN 61000-6-2 |
| 耐冲击性 | DIN EN 60068-2-27，半正弦 30 g，18 ms |
| 抗振性 | DIN EN 60068-2-6，正弦，5 g，10 - 2000 Hz，10 个循环 |
| CSA 认证 | cCSAus 认证，通用 2 类电源 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 工作温度 | -40 ... 60 °C (-40 ... 140 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 相对湿度 | 90 % ，无冷凝 |
| 连接类型 | 5 针 M12 x 1 连接器 |
| 防护等级 | IP54 |
| 材料 | 材料 |
| 外壳ABS ， 聚碳酸酯 ， 聚酰胺 (PA) | 外壳ABS ， 聚碳酸酯 ， 聚酰胺 (PA) |
| 质量 | 500 g |
| 外壳 | ABS ， 聚碳酸酯 ， 聚酰胺 (PA) |

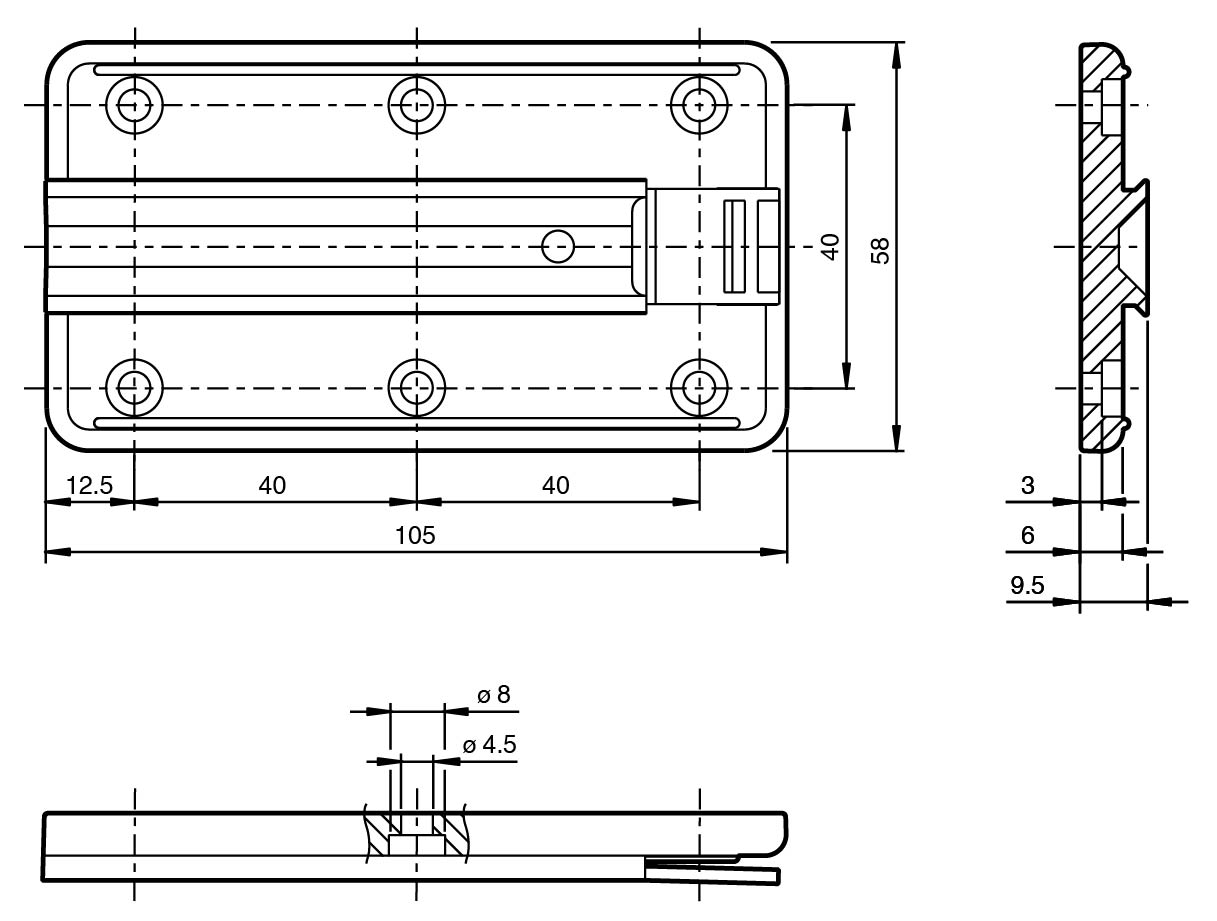

| 订购信息 | 交货中包含安装板 |
