TECHNICAL DATA
规格参数
通用规格
| 通过速度 | ≤ 12,5 m/s |
|---|---|
| 测量范围 | 最大 629 m |
| 编码尺的自由公差 | 水平： 31 mm ( ± 15,5 mm )垂直： 28 mm ( ± 14 mm ) |
| 分辨率 | ± 0,4 mm （1,250 位置值/米） |
| MTTFd | 44 a |
| 任务时间 (TM) | 10 a |
| 诊断覆盖率 (DC) | 0 % |
| 数据流指示器 | 1 黄色 LED 闪烁： 数据通信激活 |
| 速度指示器 | 2 黄色 LED 打开：如果未超过速度限值 如果超过速度限制则熄灭 |
| 错误指示器 | 3 双 LED 绿色亮起： 检测到编码尺，功能正常 绿色闪烁： 无效位置 红灯亮起： 内部诊断测试失败 红色闪烁： 读头离开编码尺 |
| 工作电压 | 10 ... 30 V DC |
| 功耗 | 11 VA 在 24 V DC 时 |
| 接口类型 | RS 485 接口 |
| 数据输出码 | 二进制码 |
| 协议 | 2 ， 扩大到 628m |
| 传输速率 | 62,5 kBit/s |
| 地址 | 0 |
| 终端 | 带 RS 485 端接 |
| 查询循环时间 | ≥ 5 ms |
| 输出速度 | 开关输出 |
| 输出类型 | 1 路开关输出，PNP，常开 ， 短路保护 |
| 开关电压 | 工作电压 |
| 开关电流 | 150 mA |
| 光生物安全性 | 免除组 根据 EN 62471:2008 |
| 发射干扰 | EN 61000-6-4:2007+A1:2011 |
| 抗扰度 | EN 61000-6-2:2005 |
| 耐冲击性 | EN 60068-2-27:2009 |
| 抗振性 | EN 60068-2-6:2008 |
| CSA 认证 | cCSAus 认证，通用 2 类电源 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 工作温度 | -40 ... 60 °C (-40 ... 140 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |

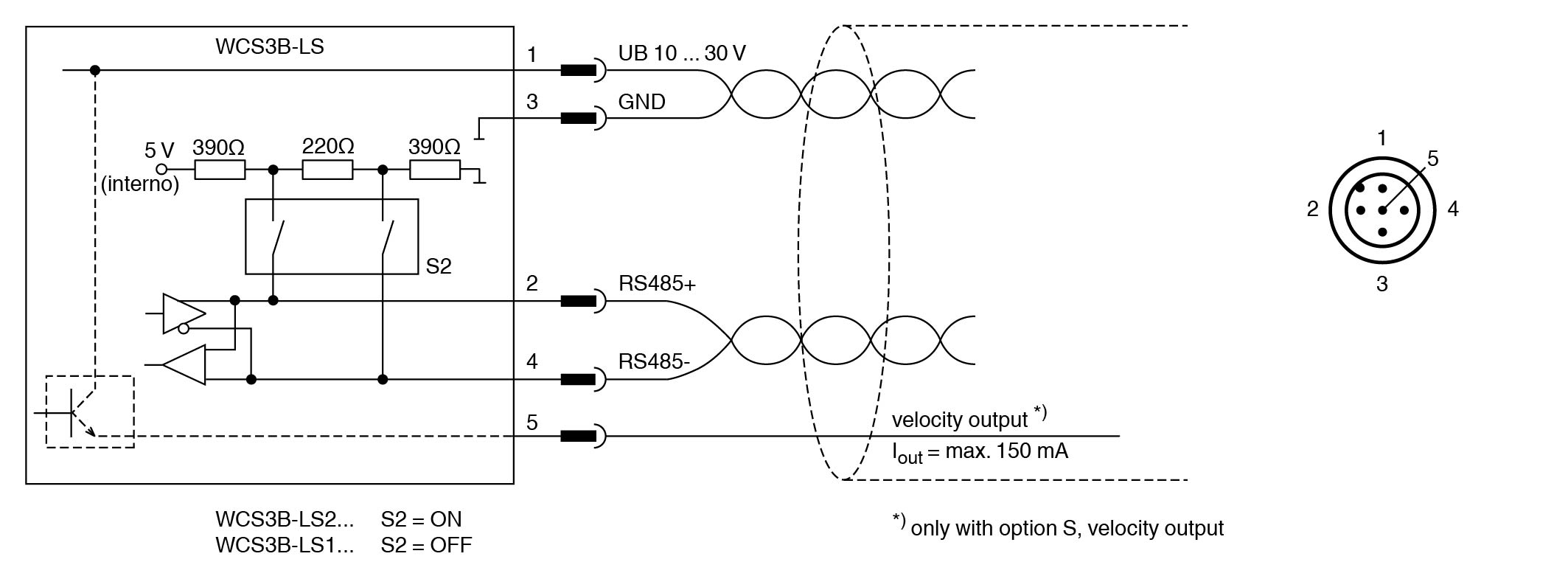

| 连接类型 | 5 针 M12 x 1 连接器 |
| 防护等级 | IP54 |
| 材料 | 材料 |
| 外壳ABS ， PC（聚碳酸酯） | 外壳ABS ， PC（聚碳酸酯） |
| 质量 | 500 g |
| 外壳 | ABS ， PC（聚碳酸酯） |

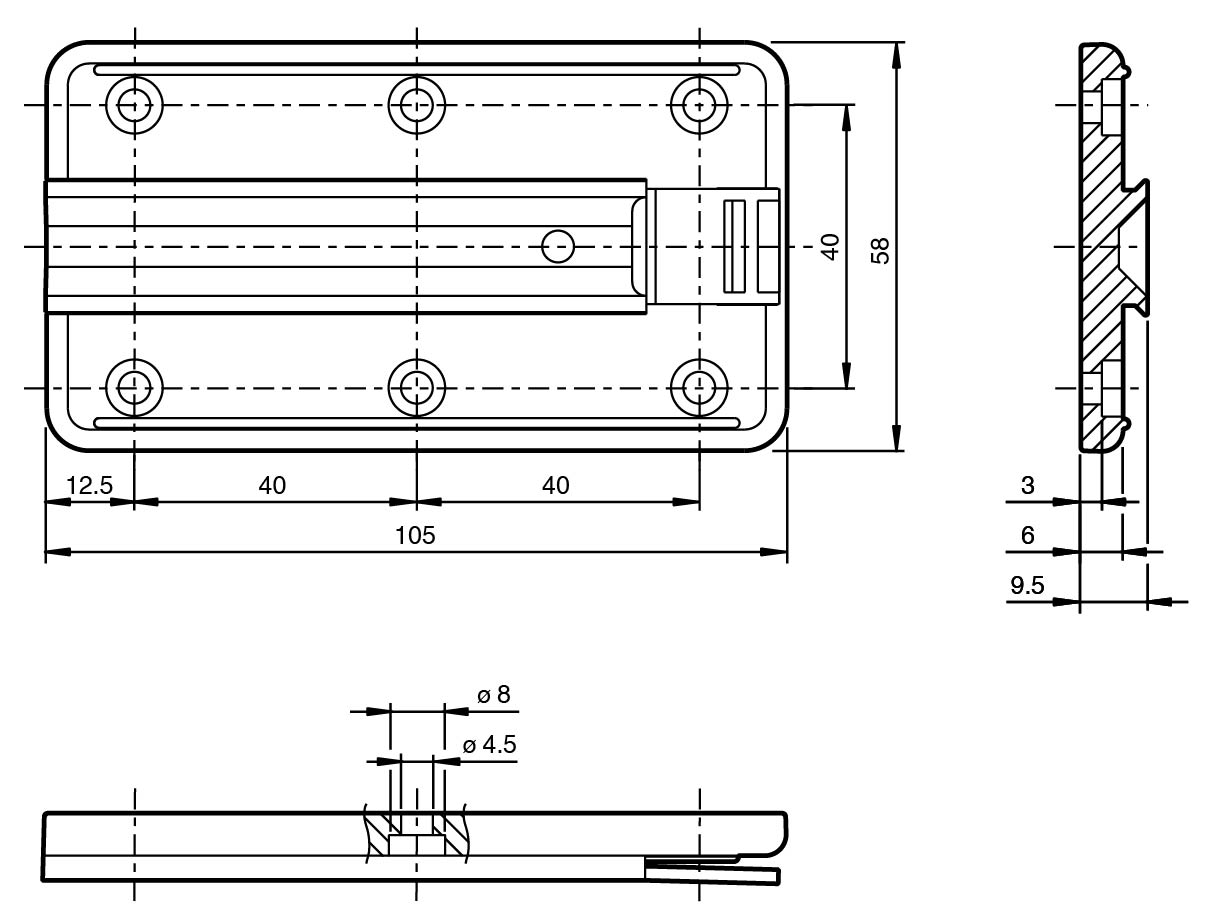

| 订购信息 | 交货中包含安装板 |
