倍加福

WCS3B-LS310-Y244234

WCS3B-LS310-Y244234 读头

订货号: 244234
产品分类: 光学线性定位系统

读头，SSI 接口，二进制码

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

通过速度	≤ 12,5 m/s
测量范围	最大 314,5 m
编码尺的自由公差	水平： 31 mm ( ± 15,5 mm )垂直： 28 mm ( ± 14 mm )
分辨率	± 0,4 mm （1,250 位置值/米）
MTTFd	170 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
工作指示灯	绿色 LED：通电
数据流指示器	黄色 LED：数据通信激活
速度指示器	黄色 LED （只有带选型 S 才有速度输出）如果超过速度限制则熄灭（而不是数据流显示）
错误指示器	红色 LED 闪烁：读头离开编码尺常亮：内部诊断测试失败
工作电压	10 ... 30 V DC
功耗	2 VA

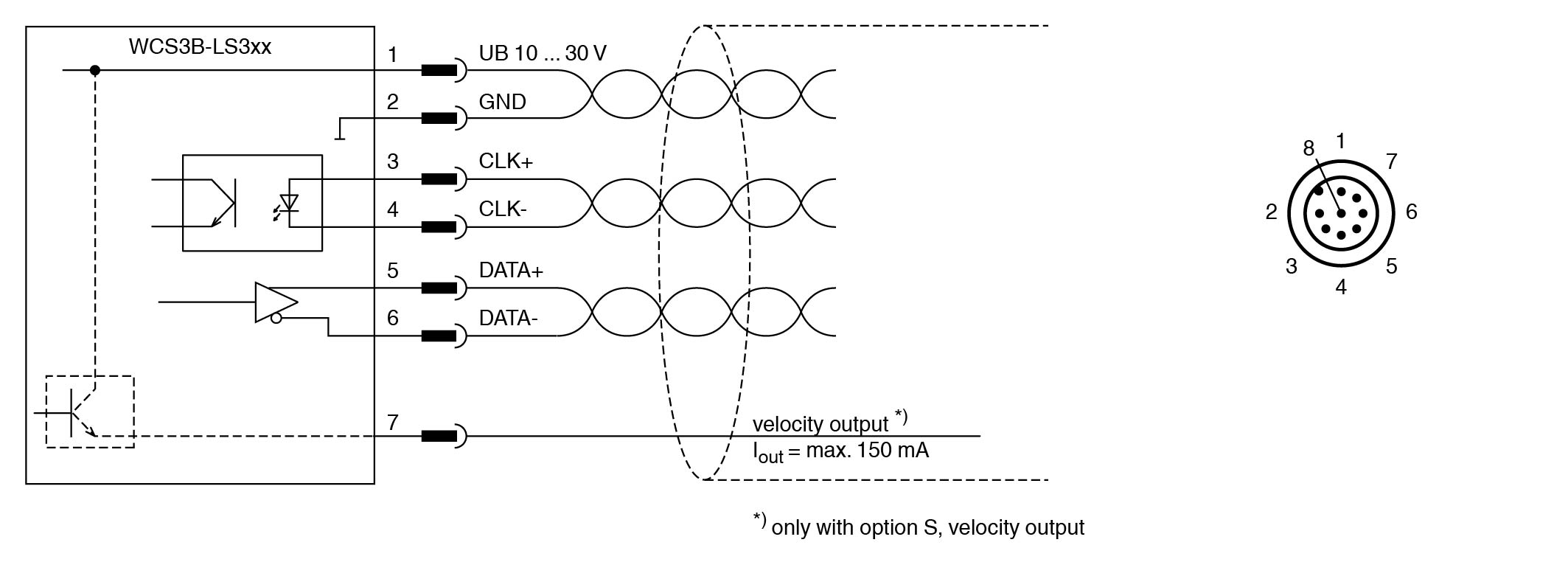

接口类型	SSI 接口
数据输出码	二进制码， 25 位
时钟频率	100 ... 1000 kHz
暂停时间	≥ 20 µs 可进行双重请求，如果 tp≤ 10 µs
光生物安全性	免除组根据 EN 62471:2008
发射干扰	DIN EN 61000-6-4
抗扰度	DIN EN 61000-6-2
耐冲击性	DIN EN 60068-2-27，半正弦 30 g，18 ms
抗振性	DIN EN 60068-2-6，正弦，5 g，10 - 2000 Hz，10 个循环
CSA 认证	cCSAus 认证，通用 2 类电源
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
工作温度	0 ... 60 °C (32 ... 140 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
相对湿度	90 % ，无冷凝

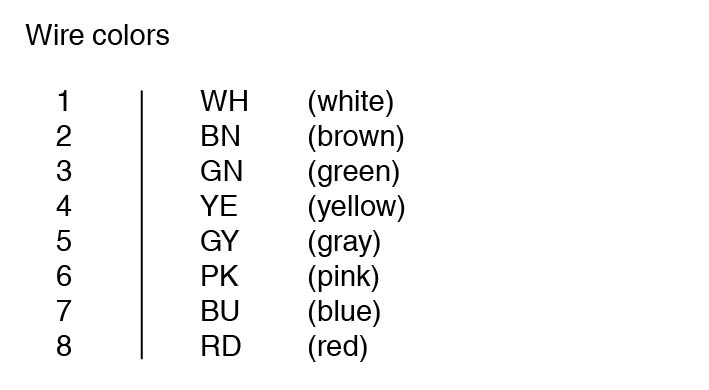

连接类型	8 针 M12 x 1 连接器
防护等级	IP54
材料	材料
外壳ABS ， PC（聚碳酸酯）	外壳ABS ， PC（聚碳酸酯）
质量	500 g

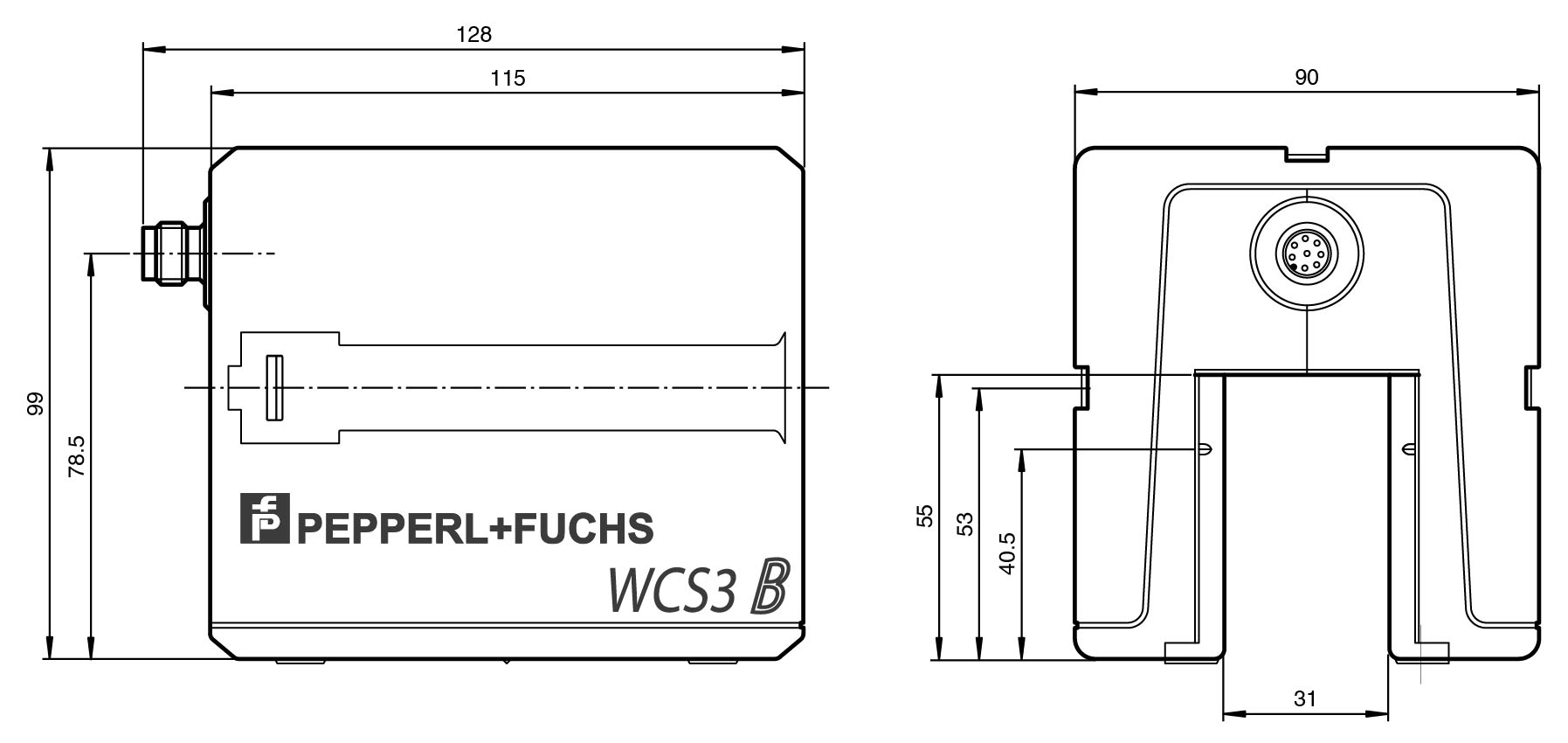

尺寸	尺寸
高度99 mm宽度90 mm长度115 mm	高度99 mm宽度90 mm长度115 mm
外壳	ABS ， PC（聚碳酸酯）
高度	99 mm
宽度	90 mm
长度	115 mm

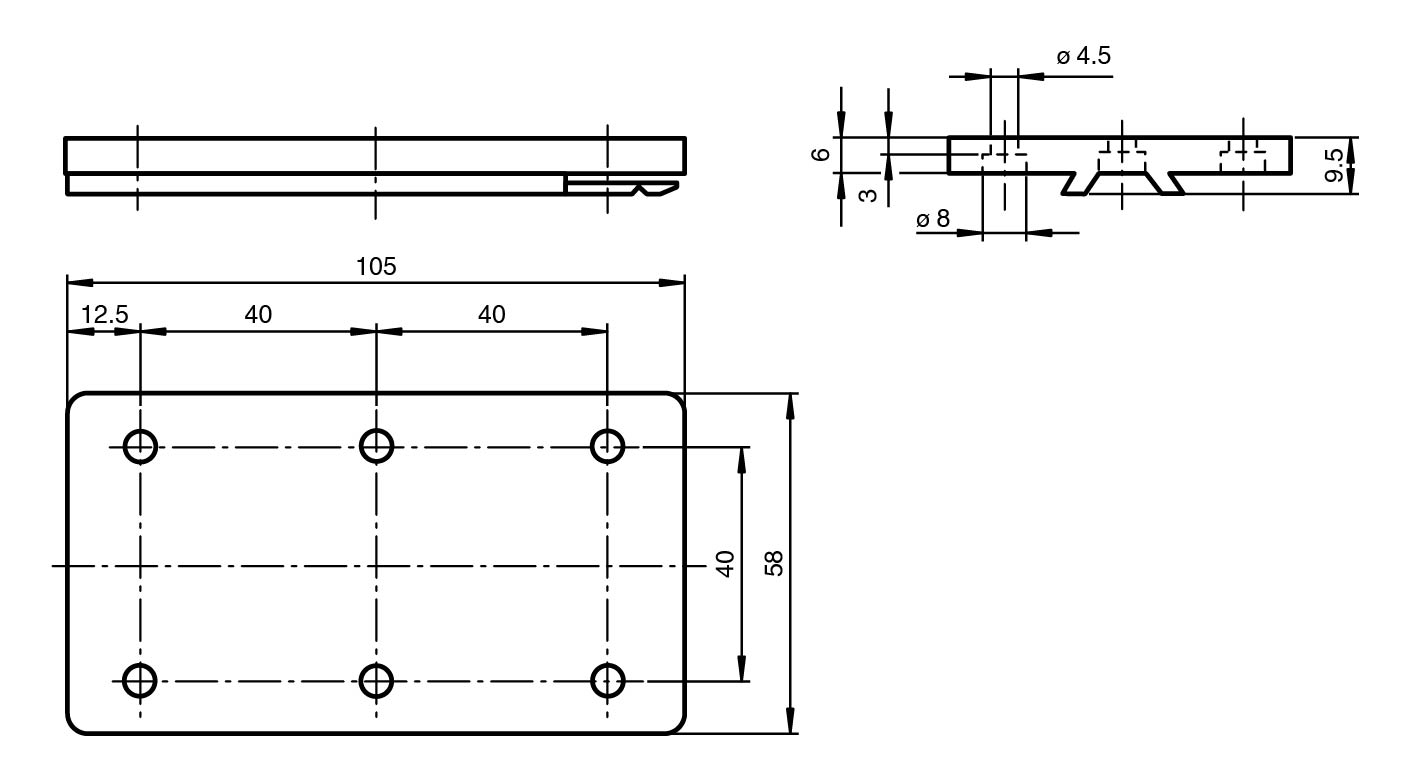

订购信息	交货中包含安装板
