倍加福

WCS3B-LS710S

WCS3B-LS710S 读头

订货号: 199290-0055
产品分类: 光学线性定位系统

带 EtherCAT 接口的读头

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

采样速率	1,5 ms
通过速度	≤ 12,5 m/s
测量范围	最大 314,5 m
编码尺的自由公差	水平： 31 mm ( ± 15,5 mm )垂直： 28 mm ( ± 14 mm )
分辨率	± 0,4 mm （1,250 位置值/米）
MTTFd	160 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
LED 指示	状态指示绿色：检测到编码尺，功能正常红色：系统错误红色闪烁：未检测到编码尺
LED ERROR	错误状态（红色）参考编码手册
LED RUN	熄灭：初始化闪烁（绿色）：可预运行单闪（绿色）：可安全运行亮起（绿色）：可运行
LED Link/Act	端口状态（绿色）
工作电压	10 ... 30 V DC
功耗	6 W
接口类型	以太网 ; 100 BASE-TX
数据输出码	二进制码
协议	EtherCAT
传输速率	100 MBit/s
输出速度	开关输出短路保护
开关电压	工作电压
负载电流	最大 25 mA
光生物安全性	免除组根据 EN 62471:2008
发射干扰	EN 61000-6-4:2007+A1:2011
抗扰度	EN 61000-6-2:2005
耐冲击性	EN 60068-2-27:2009
抗振性	EN 60068-2-6:2008
CSA 认证	cCSAus 认证，通用 2 类电源
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
工作温度	0 ... 60 °C (32 ... 140 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
相对湿度	90 % ，无冷凝

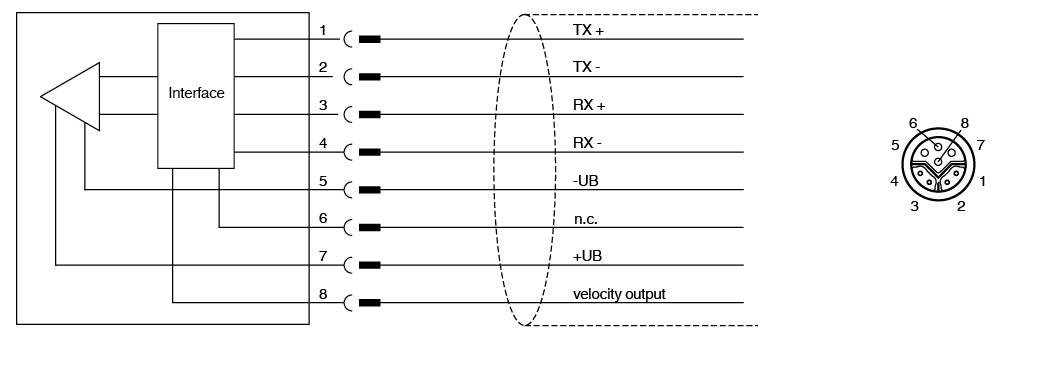

连接类型	8 针，M12 x 1 连接器插座，Y 码
缆线密封接头	盖螺母的最大拧紧扭矩：≤ 0.4 Nm
防护等级	IP54
材料	材料
外壳ABS ， PC（聚碳酸酯）	外壳ABS ， PC（聚碳酸酯）
质量	500 g

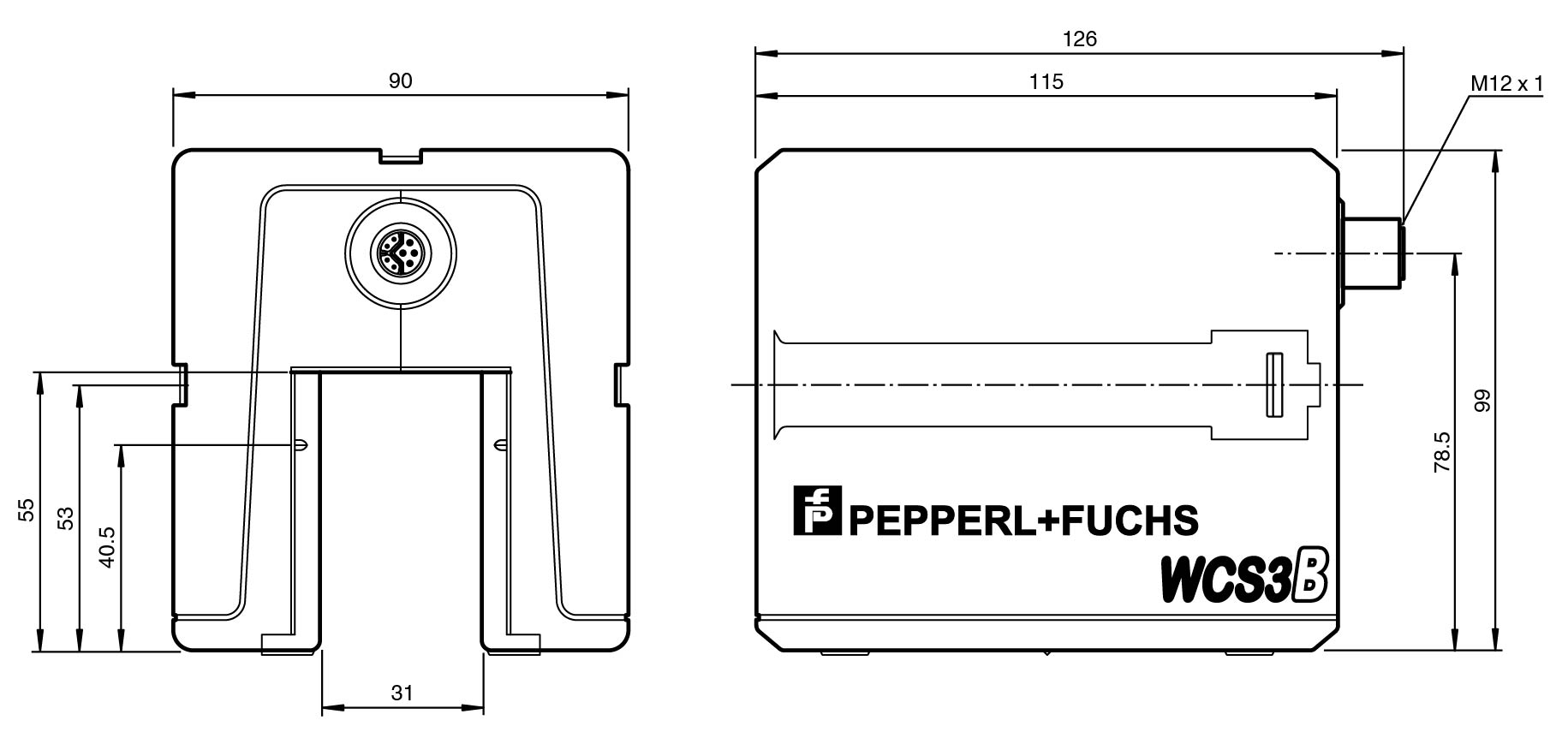

尺寸	尺寸
高度99 mm宽度90 mm长度115 mm	高度99 mm宽度90 mm长度115 mm
外壳	ABS ， PC（聚碳酸酯）
高度	99 mm
宽度	90 mm
长度	115 mm

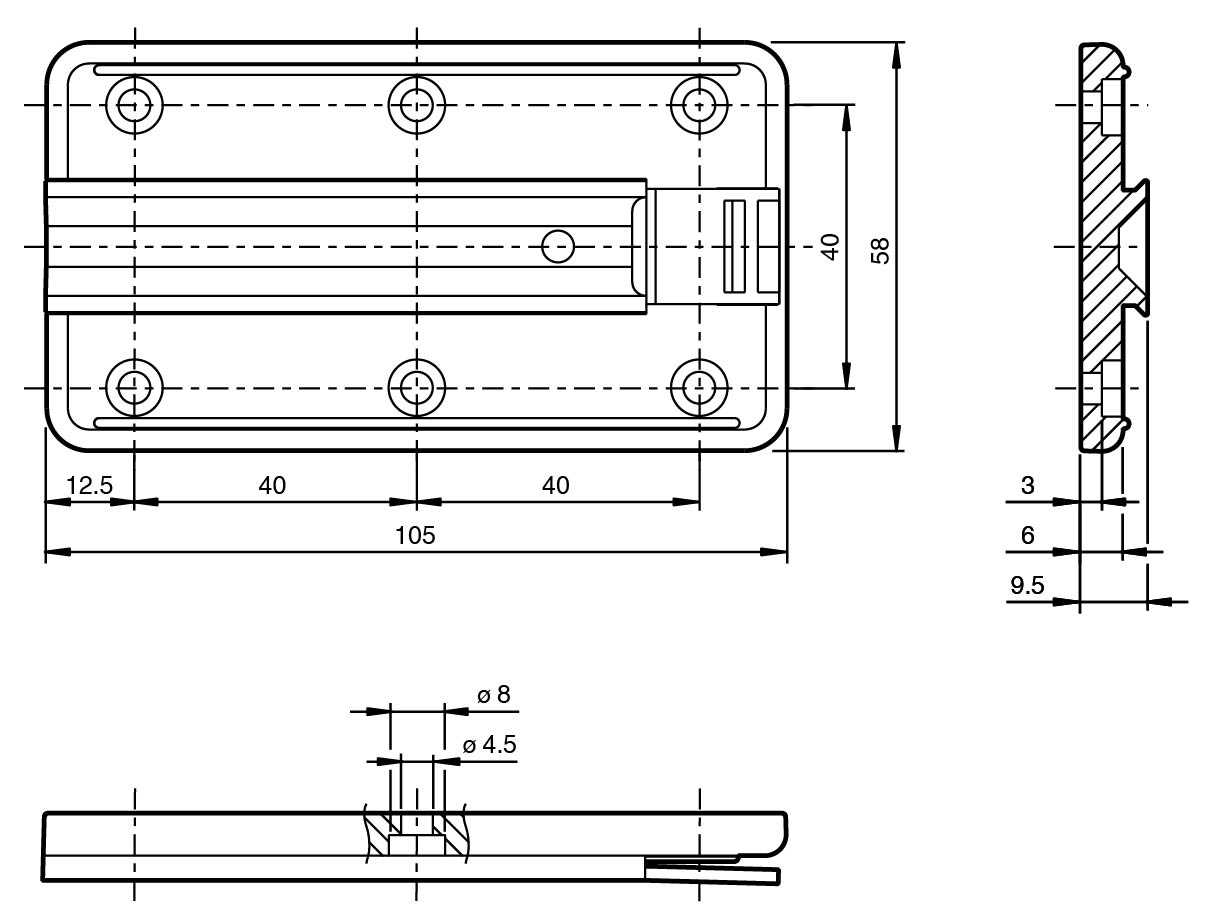

订购信息	交货中包含安装板
