IO-Link Parameter Datasheet WCS3B-LS810 series
可下载打开资料
选择下方缩略图查看产品图片
正在加载图片…
图片暂时无法显示，可能仍在准备或源文件不可用。
重新获取图片
TECHNICAL DATA
规格参数
通用规格

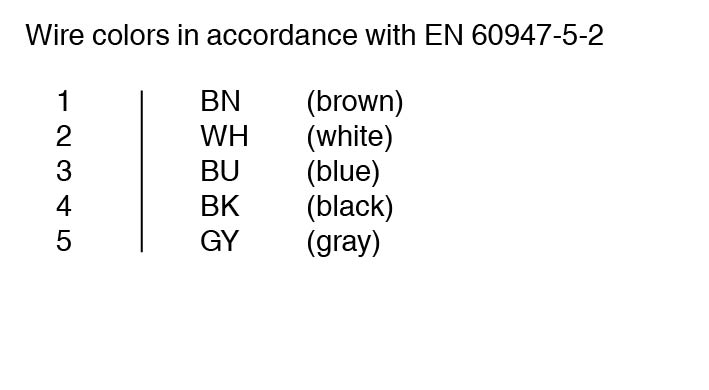

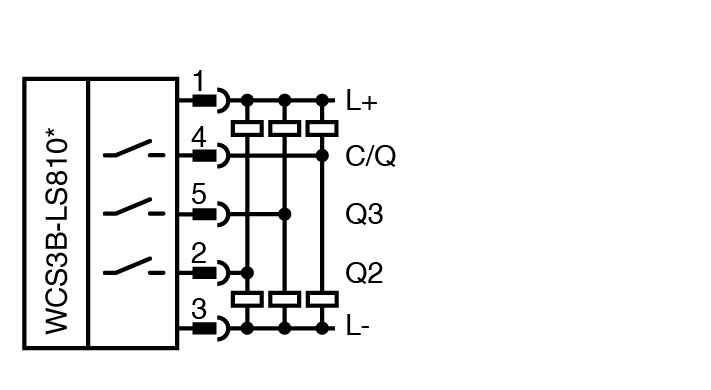

| 通过速度 | ≤ 12,5 m/s |
|---|---|
| 测量范围 | 最大 314,5 m |
| 编码尺的自由公差 | 水平： 31 mm ( ± 15,5 mm )垂直： 28 mm ( ± 14 mm ) |
| 分辨率 | ± 0,4 mm （1,250 位置值/米） |
| MTTFd | 154 a |
| 任务时间 (TM) | 10 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED：持续亮起 - 通电闪烁 - IO-Link 模式 |
| 数据流指示器 | 黄色 LED： 数据通信激活 |
| 错误指示器 | 红色 LED 闪烁： 读头离开编码尺 常亮： 内部诊断测试失败 |
| 显示器 | 显示模块，6 位 ， 适应安装位置 |
| 工作电压 | 18 ... 30 V DC |
| 功耗 | 2,4 VA |
| 接口类型 | IO-Link |
| IO-Link 修正 | 1.1 |
| 设备配置文件 | 识别和诊断 - I&D 固件更新 |
| 过程数据 | 输入： 18 Byte - 位置值 32 Bit - 速度值 16 Bit - 3 x 加速度值 16 Bit - 标识号 16 Bit - 心跳 8 Bit - 状态数据 24 Bit 输出： 1 Byte - 控制信号 8 Bit |
| 供应商 ID | 1 (0x0001) |
| 设备 ID | 6291713 (0x600101) |
| 传输速率 | COM 3 (230.4 kBaud) |
| 最小循环时间 | 1,5 ms |
| SIO 模式支持 | 无 |
| 兼容主端口类型 | A 类 |
| 光生物安全性 | 免除组 根据 EN 62471:2008 |
| 通信接口 | IEC 61131-9 / IO-Link V1.1.3 |
| 发射干扰 | DIN EN 61000-6-4 ， DIN EN 12015 |
| 抗扰度 | DIN EN 61000-6-2 ， DIN EN 12016 |
| 耐冲击性 | DIN EN 60068-2-27，半正弦 30 g，18 ms |
| 抗振性 | DIN EN 60068-2-6，正弦，5 g，10 - 2000 Hz，10 个循环 |
| CSA 认证 | cCSAus 认证，通用 2 类电源 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 工作温度 | 0 ... 60 °C (32 ... 140 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 相对湿度 | 90 % ，无冷凝 |
| 连接类型 | 5 针 M12 x 1 连接器 |
| 防护等级 | IP54 |
| 材料 | 材料 |
| 外壳ABS ， PC（聚碳酸酯） | 外壳ABS ， PC（聚碳酸酯） |
| 质量 | 500 g |
| 外壳 | ABS ， PC（聚碳酸酯） |

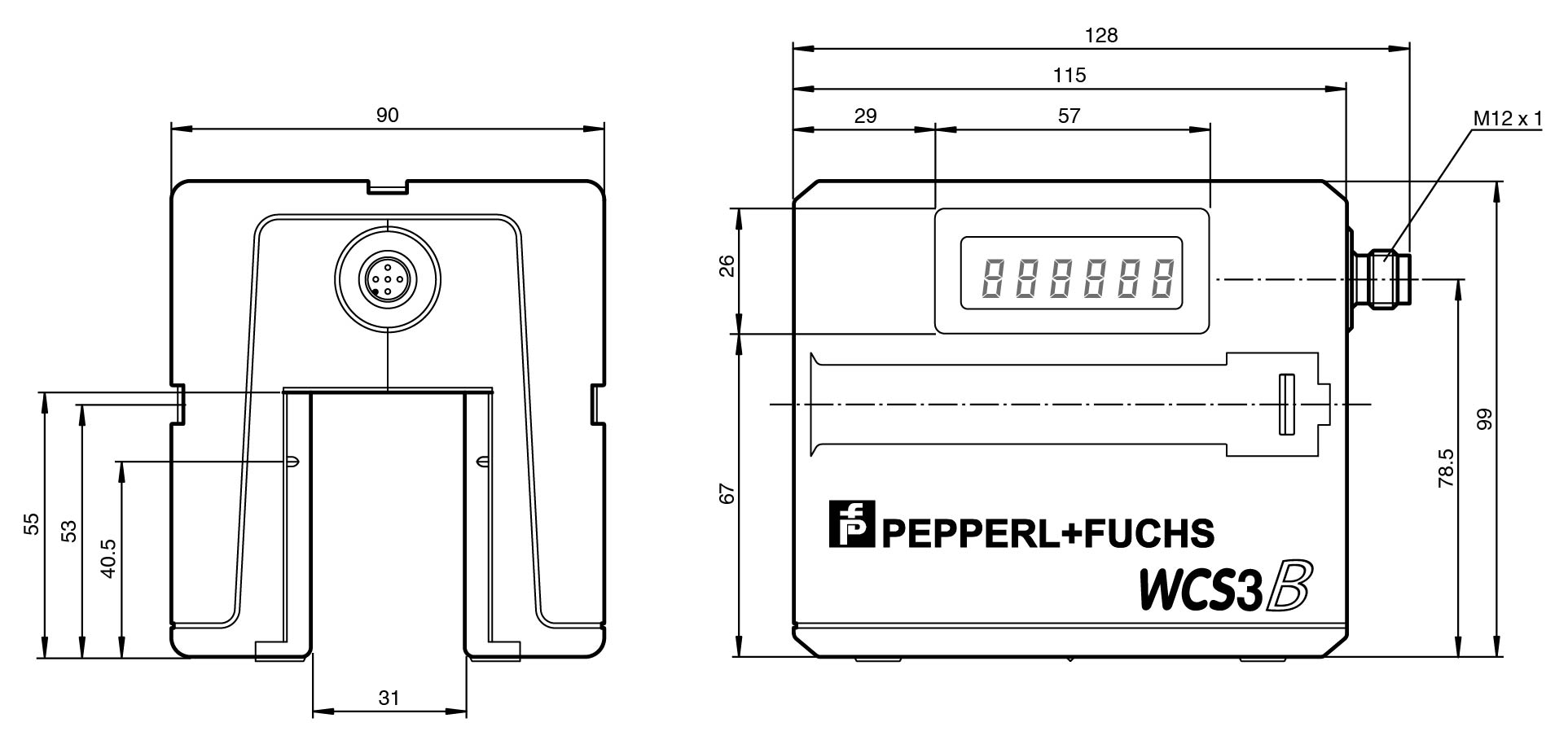

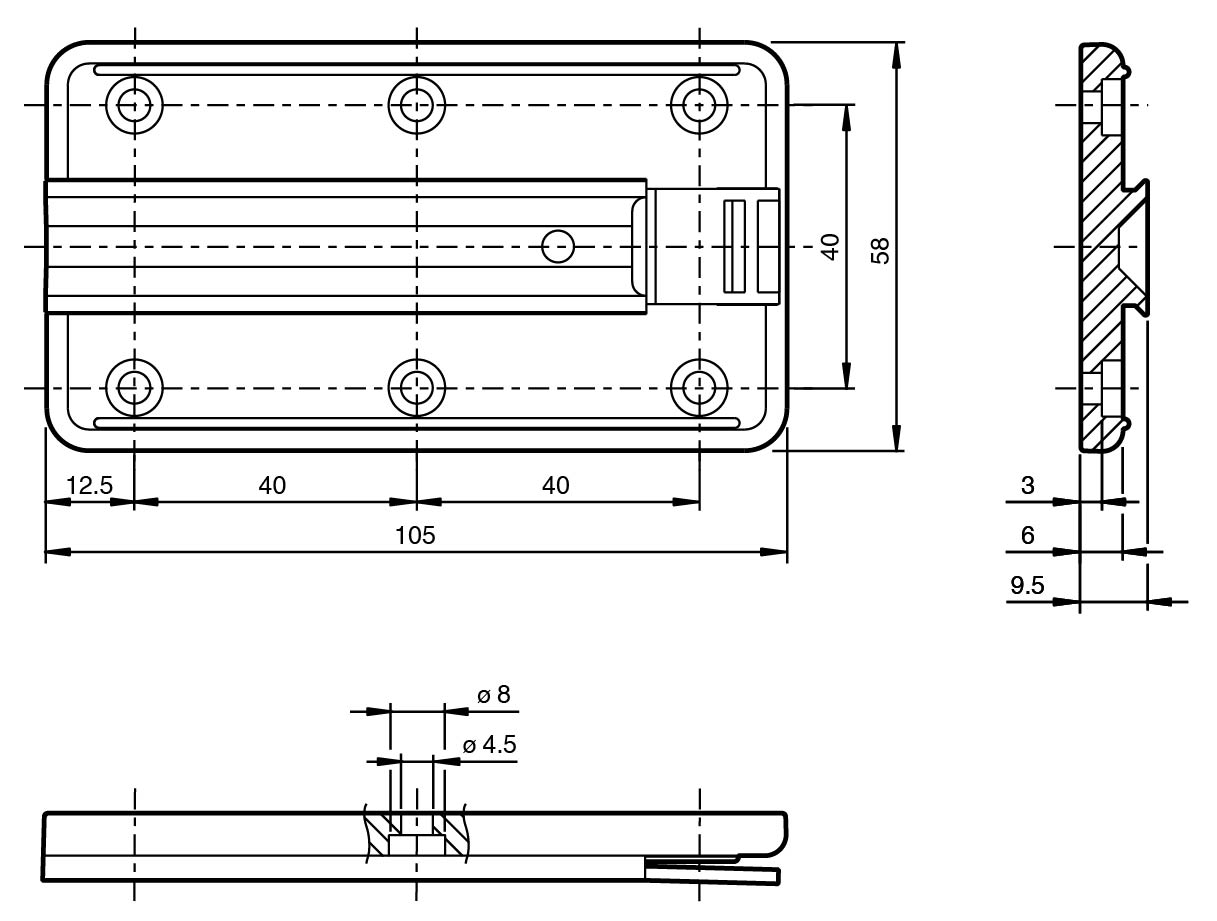

| 订购信息 | 交货中包含安装板 |
