WS-VAL-2N4-F406-B41-01-02

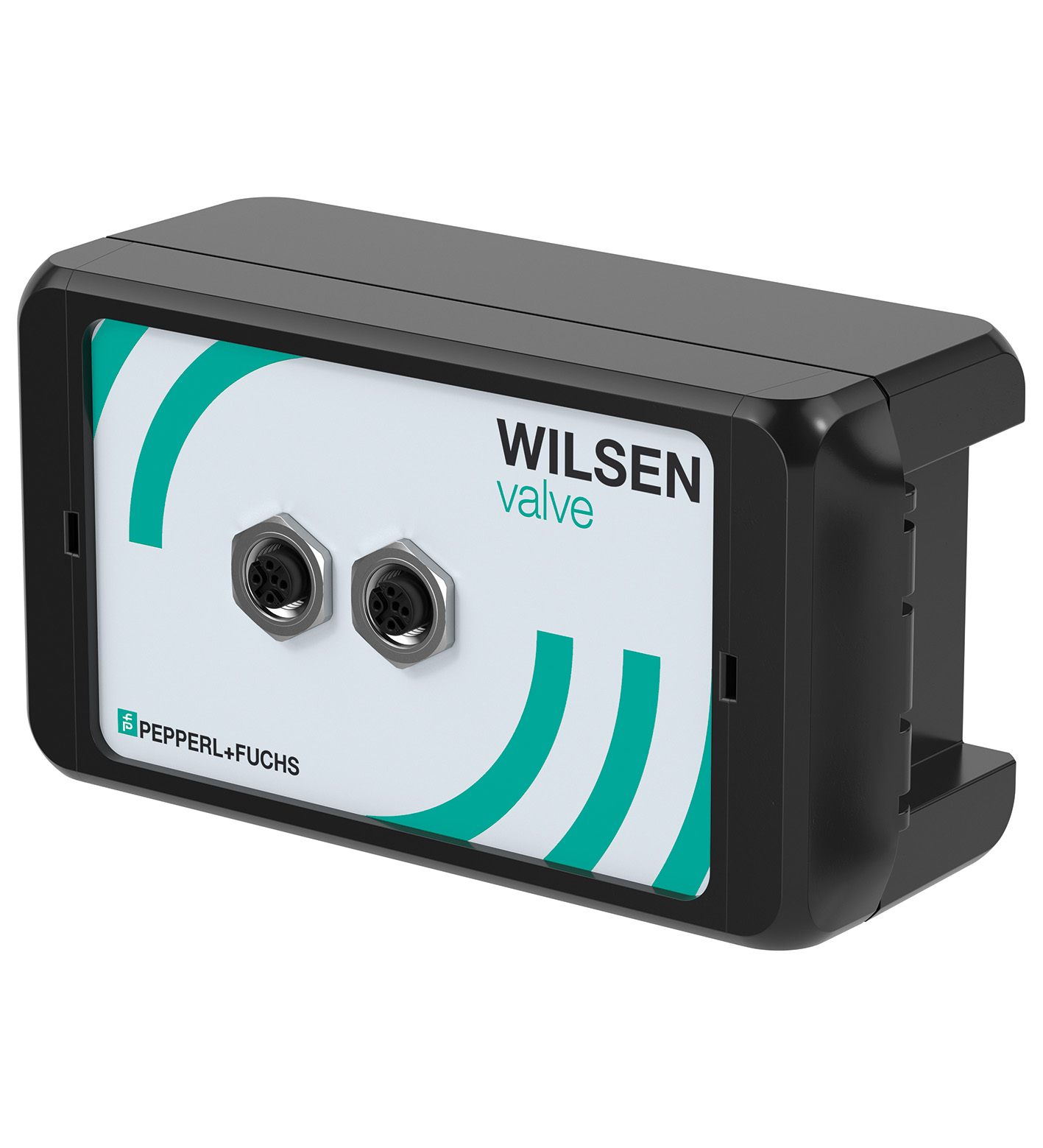

WS-VAL-2N4-F406-B41-01-02 无线传感器节点WILSEN.valve

订货号: 70162454
产品分类: 无线传感器节点

带 LoRaWAN 接口的无线传感器节点，尤其适用于监测 90° 手动杠杆阀的阀位，最多可连接 2 个 NAMUR 双传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

主传感器

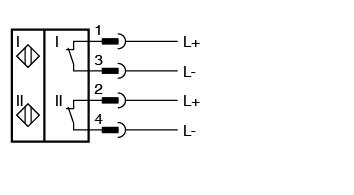

适用的传感器	电感式双传感器，输出类型： NAMUR
可连接的传感器数量	可达 2
测量频率	5 min ... 24 h
查询间隔	- 根据设置的 LoRaWan 传输间隔和（或）GPS 采集间隔有序进行 - 如果需要，还可由事件触发，时间间隔为 1 min ... 24 h
GPS 传感器	用于地理定位
采集间隔30 min ... 24 h	采集间隔30 min ... 24 h
温度传感器	温度传感器
分辨率0,5 °C准确度± 2 °C	分辨率0,5 °C准确度± 2 °C
采集间隔	30 min ... 24 h
分辨率	0,5 °C
准确度	± 2 °C
电池类型	高容量锂电池 3,6 V ， 13000 mAh
工作持续时间	电池使用寿命约为 10 年（在中欧环境条件下，每天 3 次测量和 3 次无线传输，网络覆盖范围充分）。
接口类型	蓝牙 5.0 LE
发射器辐射功率	+ 8 dBm
频率范围	2402 ... 2480 MHz
接口类型	LoRaWAN
规格	LoRaWAN 接口规范 V1.0.3
设备类型	LoRaWAN A 类设备
下行链路通道	是
发射器频率	868 MHz
发射器辐射功率	+ 14 dBm
频率范围	863 ... 870 MHz （欧洲）
传输频率	5 分钟...24 小时
通道数量	2
连接	最大缆线长度 10 m
输入类型	NAMUR
电磁兼容性	电磁兼容性
指令 2014/30/EUEN 301 489-1 V2.2.3:2019 EN 301 489-3 V2.3.2:2023 EN 301 489-17 V3.3.1:2024 EN 301 489-19 V2.2.1:2022	指令 2014/30/EUEN 301 489-1 V2.2.3:2019 EN 301 489-3 V2.3.2:2023 EN 301 489-17 V3.3.1:2024 EN 301 489-19 V2.2.1:2022
无线电和电信终端设备	无线电和电信终端设备
指令 2014/53/EUEN 300 220-2 V3.1.1:2017 EN 300 328 V2.2.2:2019 EN 303 413 V1.1.1:2017	指令 2014/53/EUEN 300 220-2 V3.1.1:2017 EN 300 328 V2.2.2:2019 EN 303 413 V1.1.1:2017
RoHS	RoHS
指令 2011/65/EU (RoHS)EN 63000:2018	指令 2011/65/EU (RoHS)EN 63000:2018
指令 2014/30/EU	EN 301 489-1 V2.2.3:2019 EN 301 489-3 V2.3.2:2023 EN 301 489-17 V3.3.1:2024 EN 301 489-19 V2.2.1:2022
指令 2014/53/EU	EN 300 220-2 V3.1.1:2017 EN 300 328 V2.2.2:2019 EN 303 413 V1.1.1:2017
指令 2011/65/EU (RoHS)	EN 63000:2018
机械容量	EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
耐冲击性	EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
抗振性	EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
气候条件	EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	插座
防护等级	IP66 / IP67
材料	材料
外壳PC (UL94-V0)插座黄铜，镀镍	外壳PC (UL94-V0)插座黄铜，镀镍
插座	插座
螺纹M12 x 1针脚数4	螺纹M12 x 1针脚数4
质量	570 g

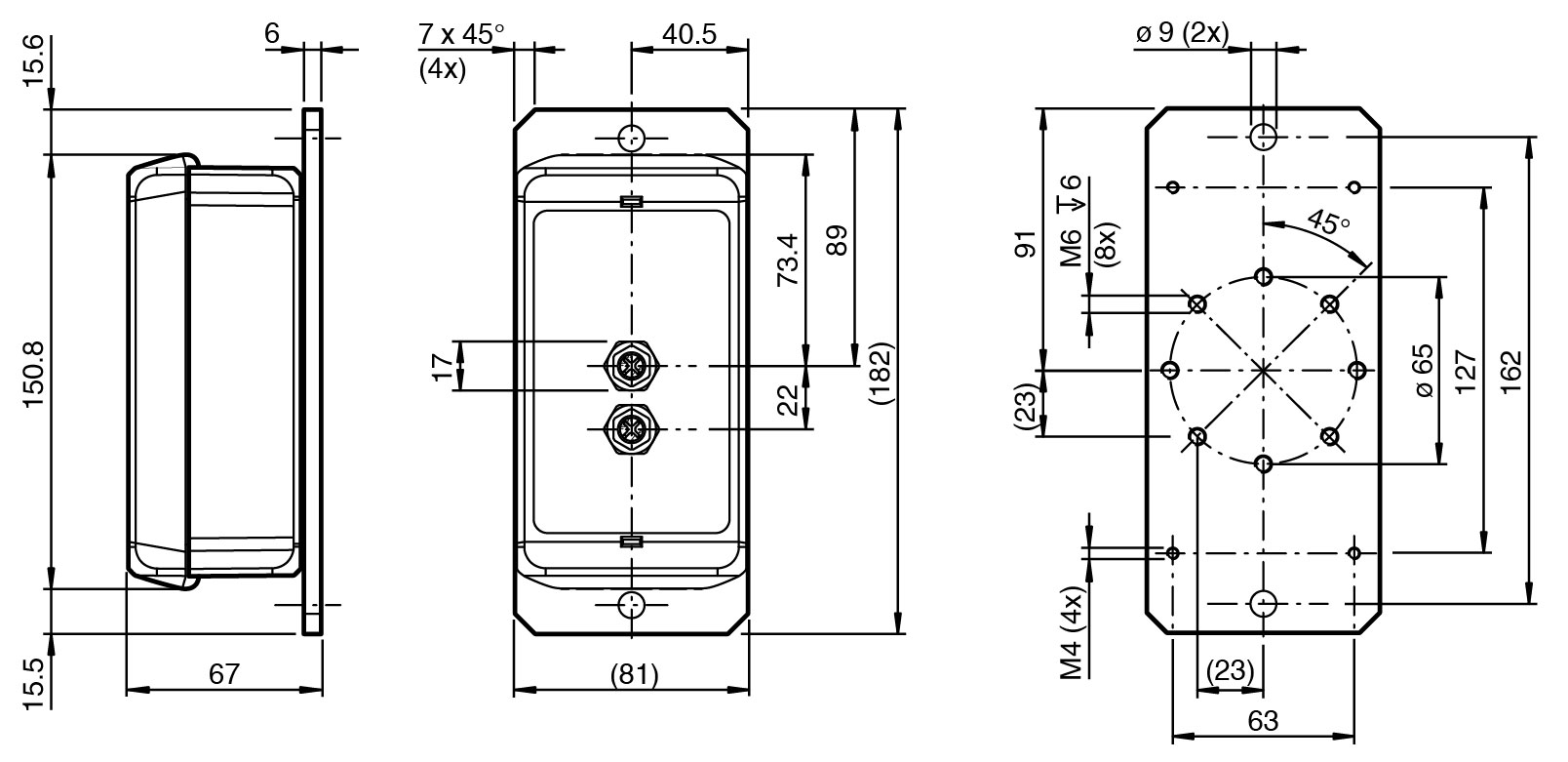

尺寸	尺寸
高度74 mm宽度81 mm长度182 mm	高度74 mm宽度81 mm长度182 mm
外壳	PC (UL94-V0)
插座	黄铜，镀镍
螺纹	M12 x 1
针脚数	4
高度	74 mm
宽度	81 mm
长度	182 mm
默认设置	LoRaWAN 传输间隔 = 24 小时 LoRaWAN 下行链路通道 = 已启用 LoRaWAN 下行链路确认 = 已启用 GPS = 已禁用
