TECHNICAL DATA
规格参数
通用规格
| 检测距离 | 2 ... 12 mm |
|---|---|
| 参考目标 | 铜焊接电极 直径： 16 mm ， 前端： 6 mm |
| 光源 | LED |
| 光源类型 | 调制可见红光 ， 640 nm |
| 环境光限制 | 连续光 40000 Lux ， 调制光 5000 Lux |
| 倾斜角度 | ± 1,5 ° |
| 位置公差 | ± 2 mm |
| 工作指示灯 | 绿色 LED： 通电 |
| 功能指示灯 | 黄色 LED：开关状态 红色 LED： 故障前指示 |
| 标定指示灯 | 绿色/黄色 LED 闪烁（约 4 Hz） 标定误差：绿色/黄色 LED 非等相位闪烁；8.0 Hz |
| 控制元件 | 示教按键 |
| 工作电压 | 10 ... 30 V DC |
| 空载电流 | ≤ 70 mA |
| 开关类型 | 亮时接通 |
| 信号输出 | 2 路开关输出，PNP，常开 短路保护 反极性保护 |
| 开关电流 | 最大 100 mA |
| 开关频率 | 100 Hz |
| 响应时间 | 5 ms |
| 产品标准 | EN 60947-5-2 |
| 符合标准 | 符合标准 |
| 耐冲击和抗振IEC / EN 60068，半正弦，在 X、Y 和 Z 轴方向各 50 g抗振性IEC / EN 60068-2-6.正弦。10 -150 Hz，在 X、Y 和 Z 轴方向各 5 g | 耐冲击和抗振IEC / EN 60068，半正弦，在 X、Y 和 Z 轴方向各 50 g抗振性IEC / EN 60068-2-6.正弦。10 -150 Hz，在 X、Y 和 Z 轴方向各 5 g |
| 耐冲击和抗振 | IEC / EN 60068，半正弦，在 X、Y 和 Z 轴方向各 50 g |
| 抗振性 | IEC / EN 60068-2-6.正弦。10 -150 Hz，在 X、Y 和 Z 轴方向各 5 g |
| 防护等级 | II， 当污染等级为 1-2 级（符合 IEC 60664-1 标准）时，额定电压 ≤ 250 V AC |
| UL 认证 | 通过 cULus 认证 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | 0 ... 50 °C (32 ... 122 °F) 如果示教之后温度变化不超过 ±7 °C，仍会保持开关精度 |
| 存储温度 | -20 ... 70 °C (-4 ... 158 °F) |
| 防护等级 | IP67 |
| 连接 | 5 针 M12 x 1 连接器 |
| 材料 | 材料 |
| 外壳PC + ABS光学端面防刮伤矿物玻璃透镜 | 外壳PC + ABS光学端面防刮伤矿物玻璃透镜 |
| 质量 | 80 g |

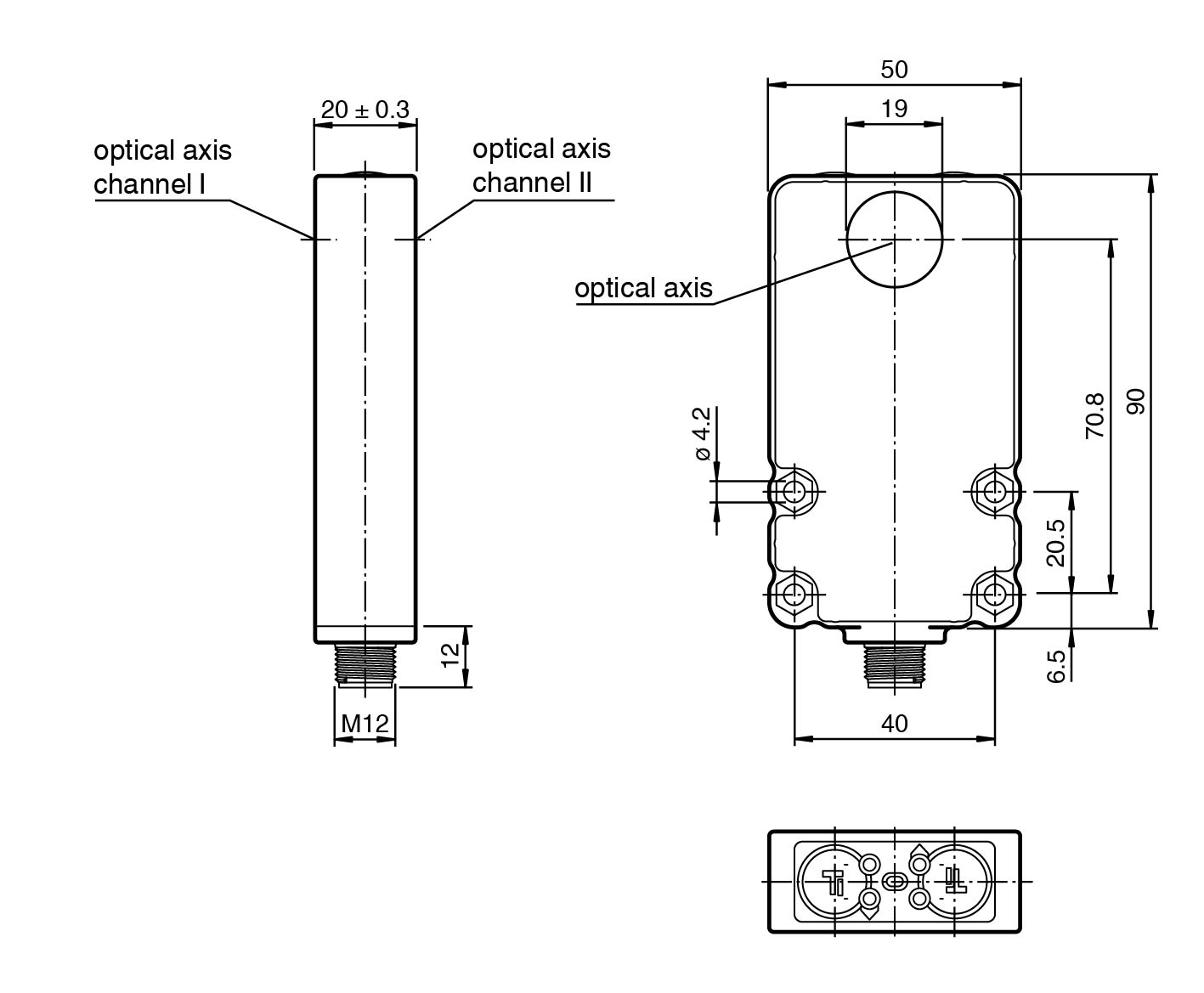

| 尺寸 | 尺寸 |
| 高度90 mm宽度50 mm长度20 mm | 高度90 mm宽度50 mm长度20 mm |
| 外壳 | PC + ABS |
| 光学端面 | 防刮伤矿物玻璃透镜 |
| 高度 | 90 mm |
| 宽度 | 50 mm |
| 长度 | 20 mm |
