WTS10-12-4016/103/105

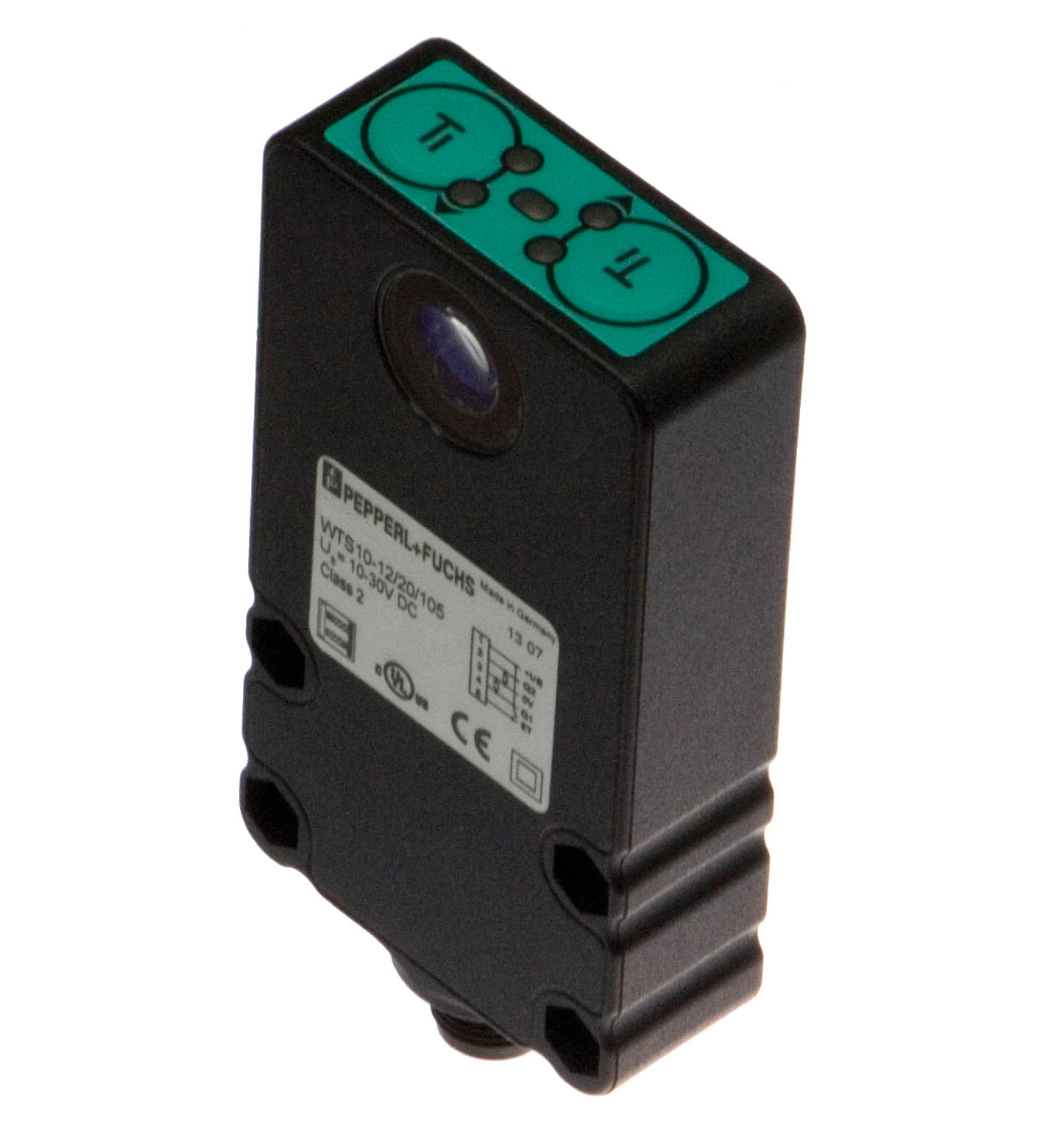

WTS10-12-4016/103/105 漫反射型光电传感器

订货号: 207057
产品分类: 漫反射型光电式传感器

漫反射型光电传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

检测距离	2 ... 12 mm
参考目标	铜焊接电极直径： 16 mm ，前端： 6 mm
光源	LED
光源类型	调制可见红光， 640 nm
环境光限制	连续光 40000 Lux ，调制光 5000 Lux
倾斜角度	± 1,5 °
位置公差	± 2 mm
工作指示灯	绿色 LED：通电
功能指示灯	黄色 LED：开关状态红色 LED：故障前指示
标定指示灯	绿色/黄色 LED 闪烁（约 4 Hz）标定误差：绿色/黄色 LED 非等相位闪烁；8.0 Hz
控制元件	示教按键
工作电压	10 ... 30 V DC
空载电流	≤ 70 mA
功能输入	启用键 (EK)
开关类型	亮时接通
信号输出	开关输出 PNP 常开触点两个传感器通道的“与”逻辑耦合短路保护反极性保护
开关电流	最大 100 mA
开关频率	100 Hz
响应时间	5 ms
产品标准	EN 60947-5-2
符合标准	符合标准
耐冲击和抗振IEC / EN 60068，半正弦，在 X、Y 和 Z 轴方向各 50 g抗振性IEC / EN 60068-2-6.正弦。10 -150 Hz，在 X、Y 和 Z 轴方向各 5 g	耐冲击和抗振IEC / EN 60068，半正弦，在 X、Y 和 Z 轴方向各 50 g抗振性IEC / EN 60068-2-6.正弦。10 -150 Hz，在 X、Y 和 Z 轴方向各 5 g
耐冲击和抗振	IEC / EN 60068，半正弦，在 X、Y 和 Z 轴方向各 50 g
抗振性	IEC / EN 60068-2-6.正弦。10 -150 Hz，在 X、Y 和 Z 轴方向各 5 g
防护等级	II，当污染等级为 1-2 级（符合 IEC 60664-1 标准）时，额定电压 ≤ 250 V AC
UL 认证	通过 cULus 认证
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	0 ... 50 °C (32 ... 122 °F) 如果示教之后温度变化不超过 ±7 °C，仍会保持开关精度
存储温度	-20 ... 70 °C (-4 ... 158 °F)
防护等级	IP67
连接	5 针 M12 x 1 连接器
材料	材料
外壳PC + ABS光学端面防刮伤矿物玻璃透镜	外壳PC + ABS光学端面防刮伤矿物玻璃透镜
质量	80 g
外壳	PC + ABS
光学端面	防刮伤矿物玻璃透镜
